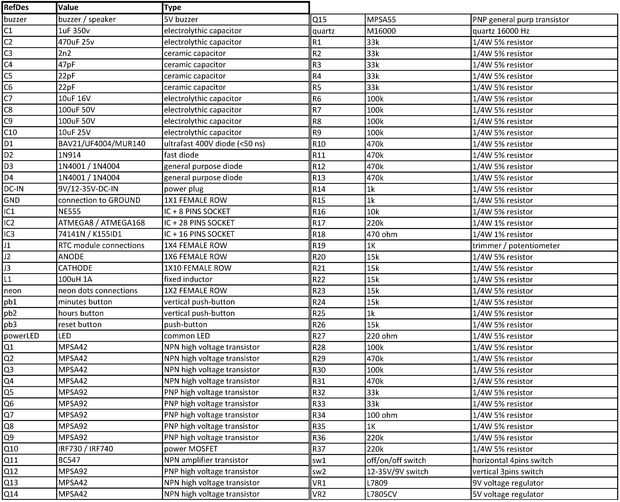

Paso 3: b.o.m.
La lista de materiales es la más larga nunca he necesitado para uno de mis proyectos electrónicos. Sé que está lejos de ser profesional y debe haber muchas imperfecciones, pero traté de ser más exhaustivo que podría.
Se debe agregar a la lista: 66 casquillos de tubo pines, jefe del pin macho de dos tiras para escudo de tubo (1 X 10 y 1 X 6), el caso, los tubos de en-4 y la fuente de alimentación.Tenga en cuenta que donde usted lee resistencias de 15K tiene que interpretar 10K en el principal circuito además de 4,7 K (o 3.3K) en el escudo de pcb.
He utilizado un zumbador, dado desde un teléfono de Nokia es ideal reproducir sonido multi-tono para alarma, pero usted puede cambiarlo con cualquier timbre de 5V o se puede quitar, como algunos más componentes (resistores de neón puntos, regulador de voltaje 9V, botón, etc..).
L1 es un inductor radial fijo (evitar choques toroidales) 100 uH 1A. En el tablero puede encontrar espacio para colocar un inductor robusto o delgado, solo ignora el agujero que no es necesario. R17 y R18 deben ser resistencias de película metálica de precisión 1%, para lograr una mejor estabilidad de voltaje. D1 debe ser un diodo ultra rápida 400V, BAV21, UF4004, UF4007, MUR140 o MUR160.
