Paso 3: electrónica
Mi principio básico de diseño es similar a la gente a menudo conduce pequeñas pantallas de LED. Conectar los cátodos de todos los tubos con cátodos de igual números de los otros tubos. Luego cambiar individualmente del ánodo de cada tubo. Al hacerlo que solo me falta controlar 10 cátodos y ánodos de 6. Conectando uno ánodo y el cátodo número correcto puedo hacer cualquier dígito del resplandor. Porque una vez recientemente encendido el encender de los tubos instantáneamente puedo pulso a través de los dígitos rápidamente y brillantemente y persistencia de la visión hace que parezca todos están encendidos a la vez.

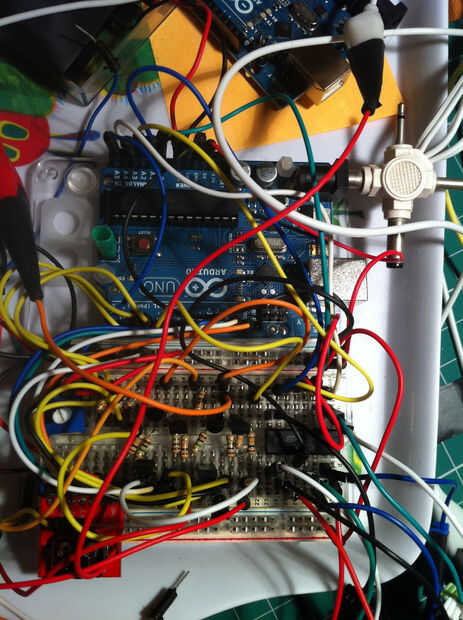

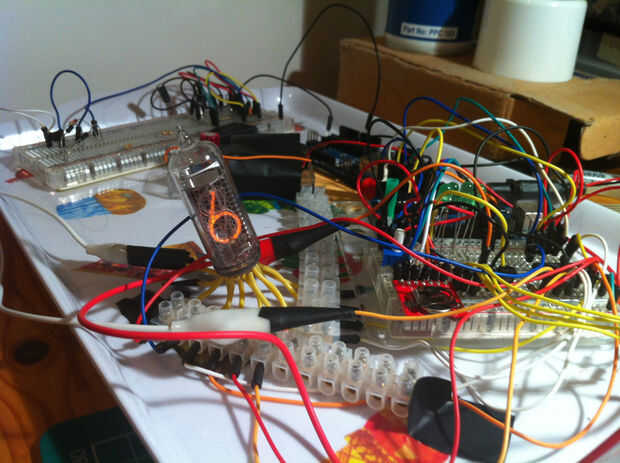

El control del reloj todo se consigue utilizando un Arduino. Inicialmente breadboarded con un UNO, pero me fui para un Nano cuando necesité caber en la caja. Todo fue diseñado para caber el trozo de placa perforada que cortar para caber en la caja. Soldado también abierto hasta el amanecer para prepararse antes de un Maker Faire...
El bit que es más duro que el LED es que cualquier conexión debe de ser feliz en alrededor de 170V y no es territorio de Arduino! Cada salida tiene transistores de alto voltaje para hacer la conmutación.
De los cátodos es fácil como nuestros amigos soviéticos también hizo (hasta 1992) un chip práctico para conducir sus luces indicadoras de la vieja escuela, el К155ИД (K155ID). Este chip es un sumidero de alto voltaje para bajar el cátodo seleccionado partiendo de un bajo voltaje binario codificado decimal (BCD) de entrada. Da el número de 4 bits que desea aparece y tira abajo el cátodo correspondiente.

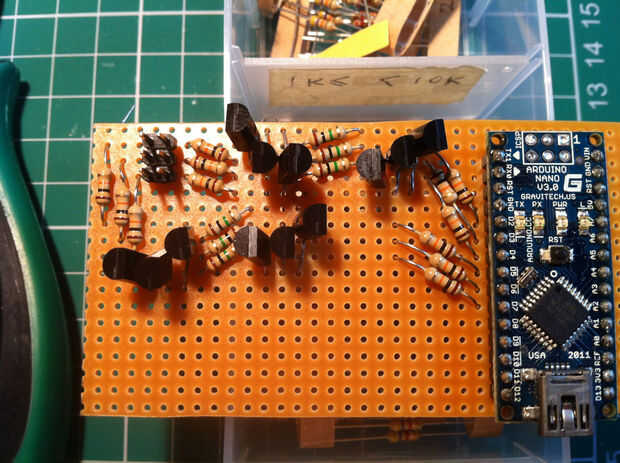

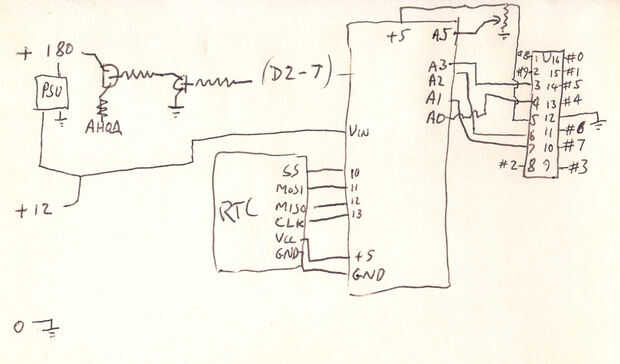

Para los ánodos usé algunos transistores bipolar 300V que tenía por ahí. Para cambiar el ánodo de un PNP se requiere, pero para cambiar la PNP un fregadero de alto voltaje se requiere, usé un NPN para tirar de cada uno de seis PNPs a control los ánodos para seleccionar la lámpara activa. Resistencias de limitación actuales se requieren en el pin de la base de cada transistor, así como de los ánodos a control actual a través de los nixies. No escribir los valores en mi diagrama (probablemente trabajé les hacia fuera cuando fui), pero si eres menos daltónicos que yo se puede que trabajarlo hacia fuera de la foto 4 donde hay un cierre para arriba de la matriz de transistores de ánodo.
Usé conectores DIP para conectarse a una cinta de los cátodos y uno a los ánodos.
Energía

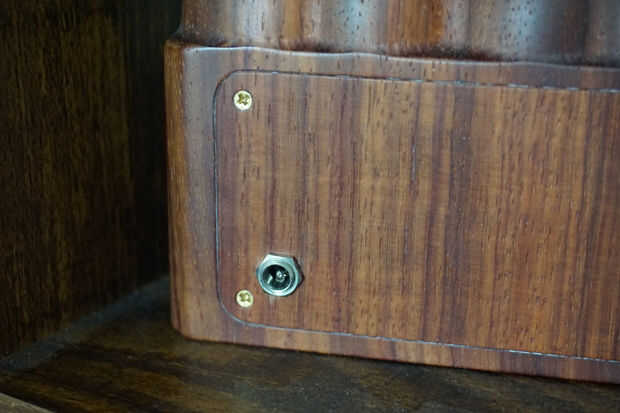

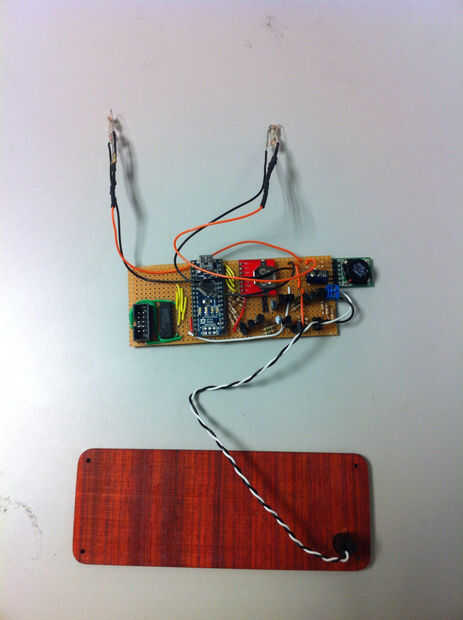

Ahora hay control, toda la electrónica necesaria para iluminar las nixies es una fuente de alto voltaje. Para hacer el proyecto un poco más seguro solía una fuente de CC de bajo consumo de 12V y un paso adelante PSU potencia las nixies. El 12V viene en un conector de barril en la placa posterior con un plomo de vuelo a la Junta. He utilizado unos paso diferentes modelos de nixies y no he encontrado ninguno tan bueno como la Taylor electrónica uno. Esto trabaja confiablemente y está muy bien diseñado. En la práctica creo que esto implicó una resistencia extra no dibujada en el diagrama para ajustar la tensión, pero viene con buena documentación a decir cómo hacerlo. Me puse a acerca de 180V.
RTC
Tener un proyecto de reloj arruinado por el RTC DS1307 no mantenerse tiempo, salpicado en Sparkfun muerto en RTC. Esto es fácil de implementar con la biblioteca de RTClib por SPI y guarda tiempo excepcionalmente. No he tenido que corregir el reloj en más de 3 años! He añadido algo de código para el Arduino para automáticamente ajustar para horario de verano británico.
Dos puntos

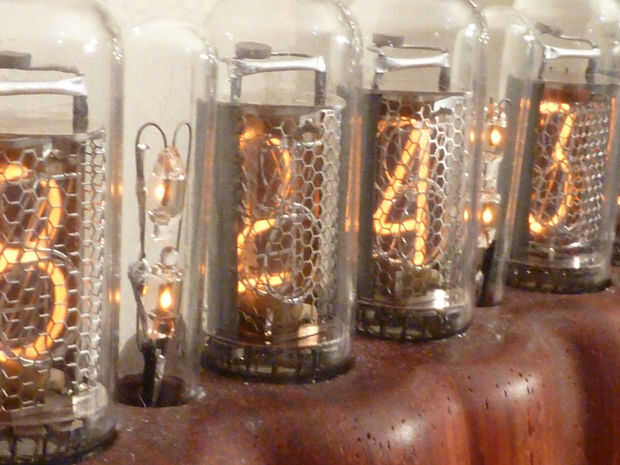

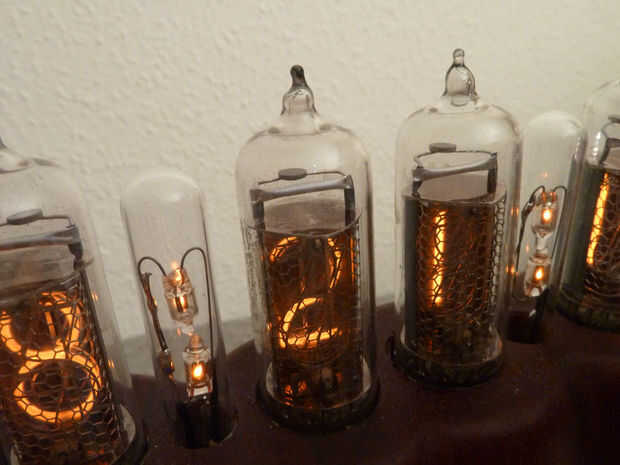

Los dos puntos del reloj están hechos de sub neones de corriente miniatura conectada directamente a la fuente de alimentación. Cada neón tiene su propia resistencia limitante de corriente en serie. Valores de resistencia deben escogerse cuidadosamente para evitar el brillo de los nixies. Las piernas están flexionadas posición estructuralmente las lámparas de neón. Cada conjunto de colon entonces se coloca cuidadosamente en un tubo de ensayo mini para que encajen en el estilo de nixie. Claro detiene sellador de silicona en la apertura deslizante hacia fuera.
