Paso 1: Concepto y diseño
Quería nixies que está parcialmente escondido dentro de la envoltura, porque encontre muy profundo. También diseñé dos bulbos pequeños en la parte delantera. En primer lugar se indica si la alarma está activa y la segunda - al usuario actualmente es establecer algunos valores por control remoto. La parte inferior se monta sobre tornillos y puede ser retirada en caso de rapair o algo... También hay un jefe del 2 pin montada en la pared lateral, que se utiliza para conectar el UART. Puede ser utilizado para controlar el reloj con la aplicación de PC, o incluso actualizar el software con un gestor de arranque dedicado. Bootloaders UART típico utiliza 3 líneas (TX, RX y GND) - no pude usar hardware línea de TX, porque ya fue utilizado, por lo que el gestor de arranque requiere un adaptador especial (hace RX línea como half-duplex UART). Voy a describir más adelante.
He utilizado caoba, porque encaja muy bien con luz de nixie. Decidí usar laminado FR4 regular como las paredes laterales y unir con soldadura. Es fácil trabajar con, pero todavía durable, que es grande. Entonces pude pegar chapa caoba a él.

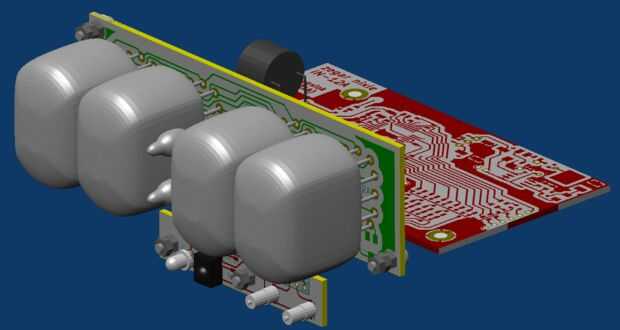

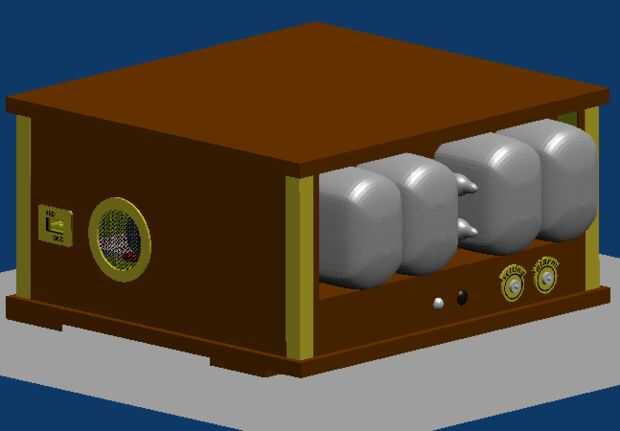

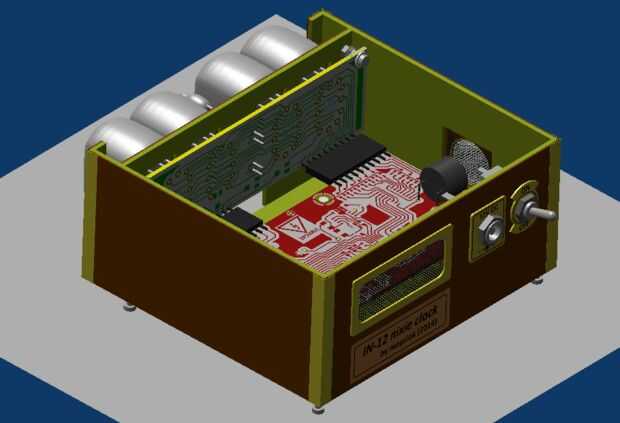

Diseñé el reloj en la licuadora (sí, no es una gran herramienta de CAD: D), puede descargarlo y mire a su alrededor. La mayoría de las dimensiones son crítica, principalmente distancias entre el revestimiento laminado y PCB, así que cuando usted construirá el reloj, prestar mucha atención a.
