Paso 3: La electrónica:

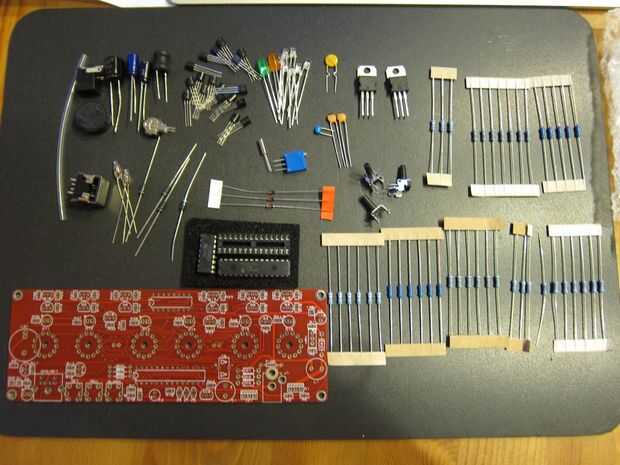

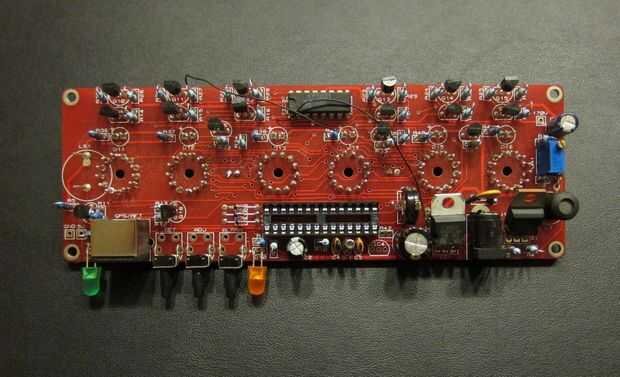

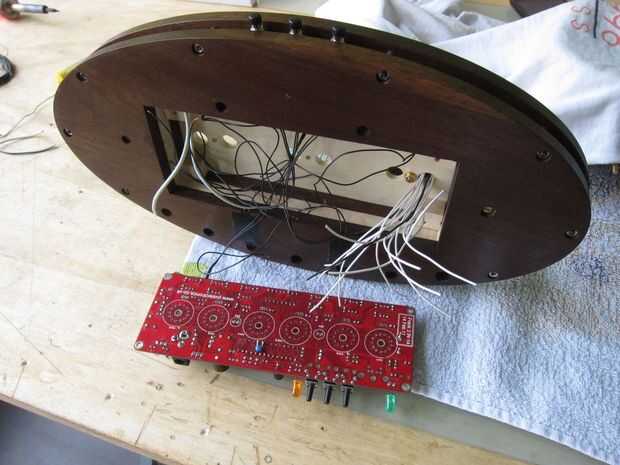

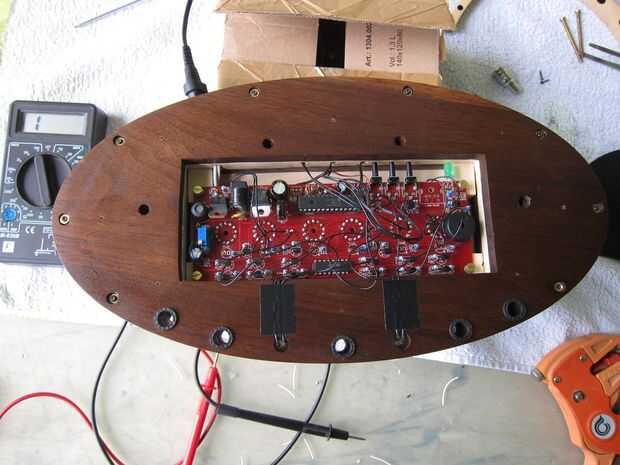

Después he terminado el PCB que tuve que esperar un tiempo para ver si realmente funciona, porque los tubos no se sueldan al panel, primero necesita hacer el lugar para ellos, que conecte todas las patas de alambre. Así que lo primero primero...

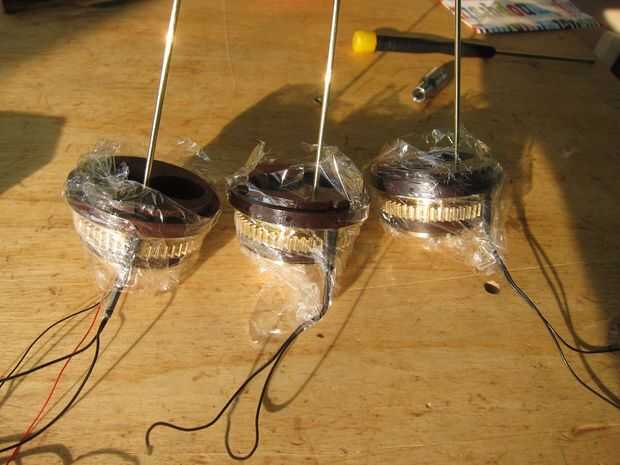

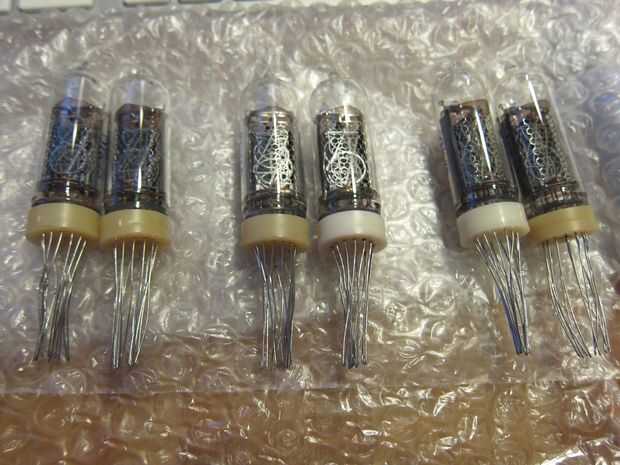

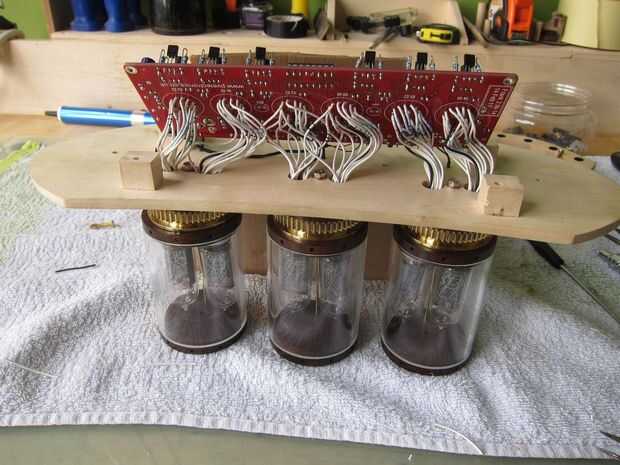

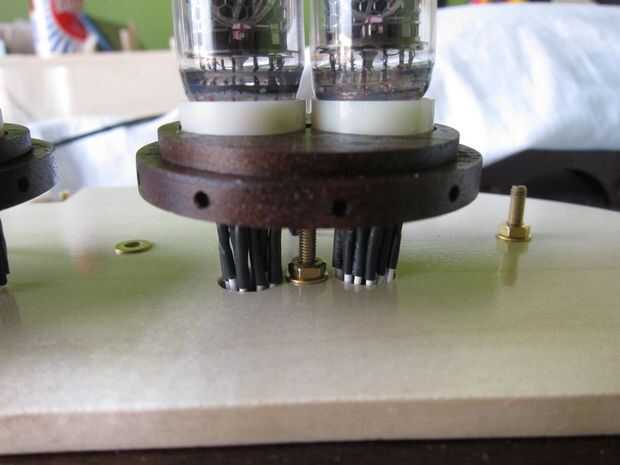

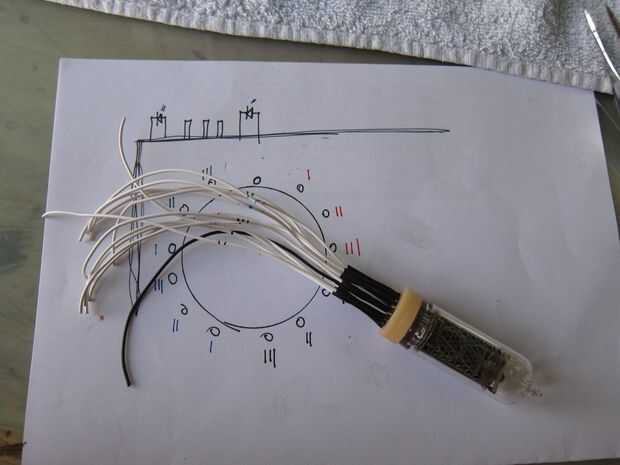

Extendió las piernas nixie con algunos cables para llegar a la PCB. He usado negro para los ánodos y el resto utiliza cables blancos. Sé debo han utilizado algunas arco iris para colorear, pero los cables lo que podría conseguir en diversos colores fueron demasiado duro a la curva en ese lugar pequeño lo que tenía entre el panel y reloj base así que tuve que usar unos más suave. De todos modos no fue difícil trabajar con ellos. Usé 4 colores para marcar cada alambre por colormarks I, II, III. Que tenía código de color de 4 x 3 = 12 + 1 ánodo, así 13 conexión punto por tubo de Nixie.

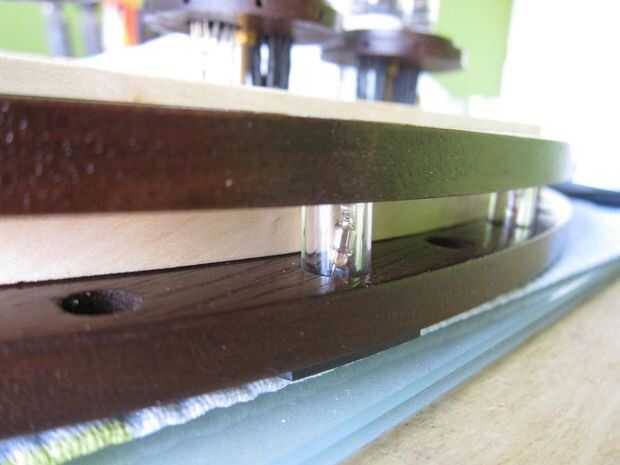

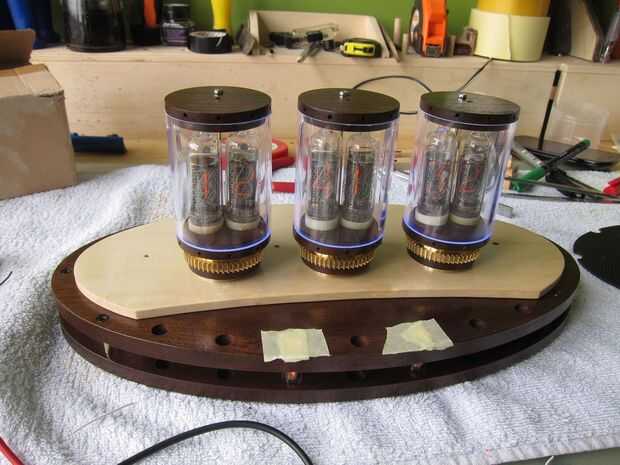

Para las luces de neón de separador de hora/minuto/segundo utilicé los que llegaron con el paquete de la electrónica, y coloqué al frente de la base del reloj, dentro de dos 10 mm exterior acrílico tubos de diámetro.

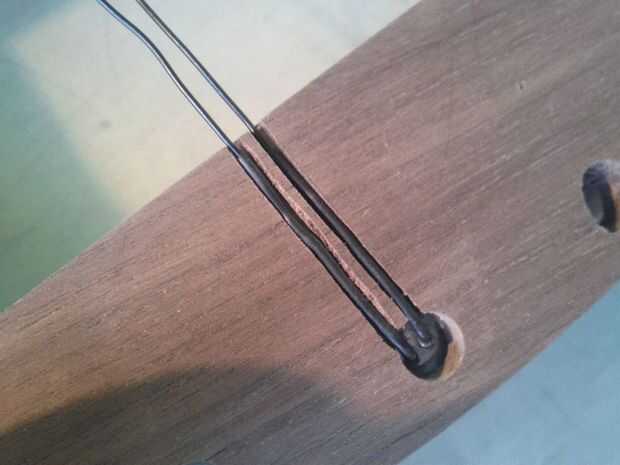

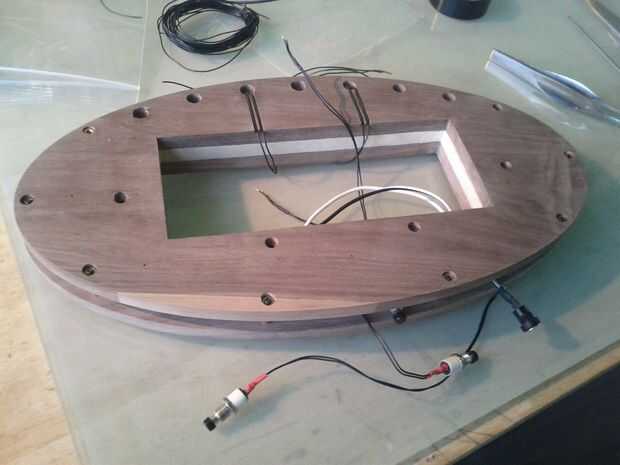

El conector de alimentación fijado al base sandwich junto con funcionamiento botones, lo que me acabo de comprar en la tienda electrónica local. Hice algunos tubos de latón alrededor de ellos para que coincida con el diseño.

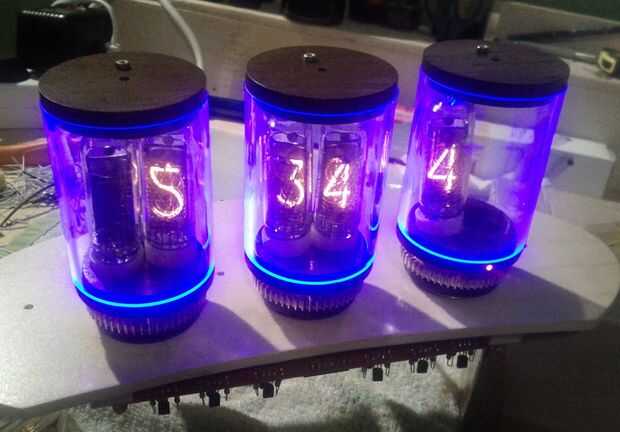

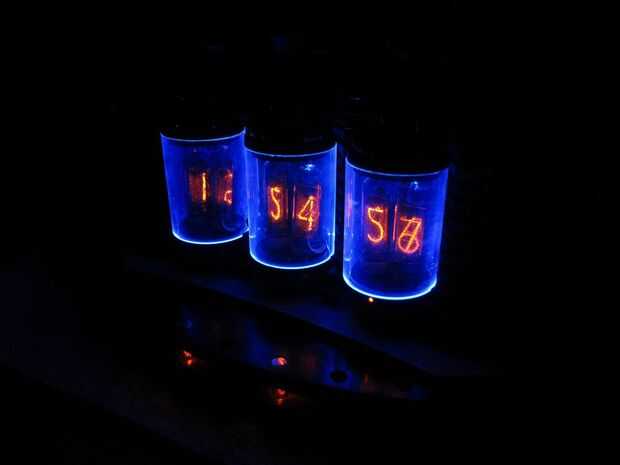

De la PCB puede funcionar opcionalmente 6 LEDs a los tubos para dar algún azul o cualquier otro color de luz extra. Usé sólo 3 LEDs azules para los 3 tanques.

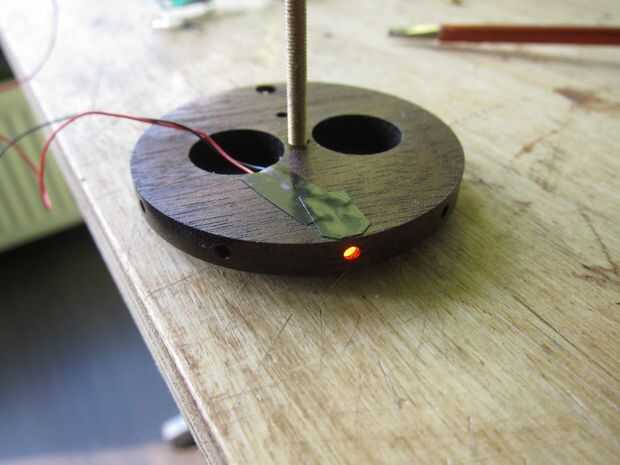

Para el LED de alarma, he encontrado un SMD LED, probablemente de un viejo grabador de CD, en mi caja de piezas de repuesto en un bonito color naranja correspondiente. Me decidí a colocar dentro de la llanta de sostenedor de acrílico detrás de uno de esos agujeros de diseño a su alrededor.
