Reloj de nixies de madera enorme (11 / 26 paso)

Paso 11: El pcb

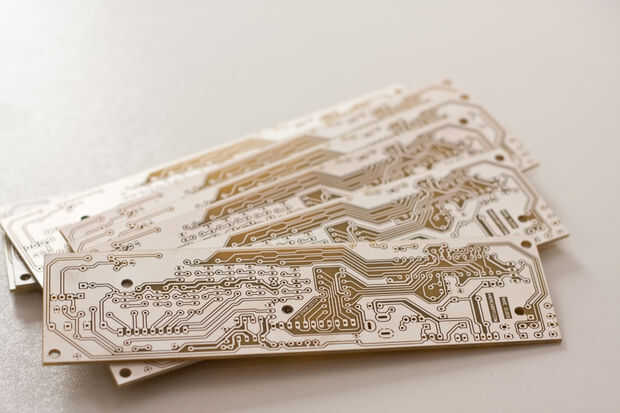

Después de muchos prototipos que terminé para la construcción de un gran número de juntas listos para llenarse de componentes. Realmente los prototipos han sido grabadas con cloruro férrico, y si no quieres pagar por una fabricación profesional, puedes seguir este paso de mi primer ible de reloj nixie.

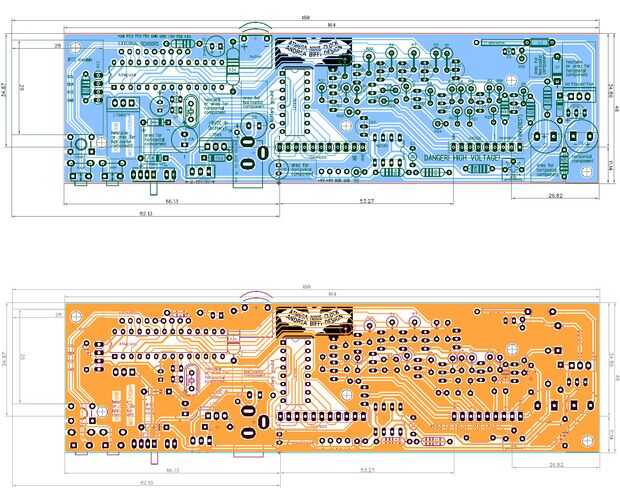

Aquí adjunto la capa inferior y la superior seda del pcb, se puede encontrar en la parte superior de seda toda la información necesaria para la soldadura de los componentes de la b.o.m. También se encuentra la capa inferior con no vierte cobre, pero sugiero para usar pour cobre para reducir la interferencia entre rastros.
