Paso 1: Diseñar el conjunto de caracteres
Letras y números se hacen visibles asignando un voltaje a cada punto, verticalmente, y utiliza el tiempo para analizar a través de él. Si un punto ha de hacerse visible, una tensión particular es salida durante su horario. Si el punto es invisible, un voltaje esconde es salida durante ese tiempo en su lugar.

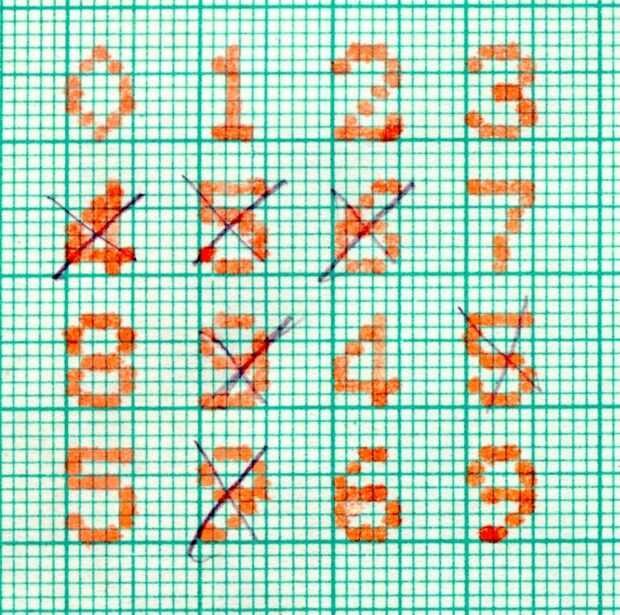

Como estamos usando un microcontrolador programable, los caracteres que se mostrará será como patrones de puntos en su memoria de programa. Así tenemos la libertad para diseñar el conjunto de caracteres para el reloj. He utilizado una fuente de matriz de 7 x 5 y utiliza papel cuadriculado para diseñar los personajes.
Es simple. Coge un lápiz y marca dentro de los cuadrados de la zona de 7 x 5 y tratar de hacer el resultado como letras y números.
Conseguir un montón de papel, para que puedan tirar sus errores y empezar de nuevo.
O, usted puede descargar la hoja de datos de algún controlador de LCD ic y tener todos los mapas de carácter mencionados dentro. Copiar a, y nunca nadie sospechará que este trabajo no es suyo.
