Paso 5: El acabado matriz LED
Va la tira

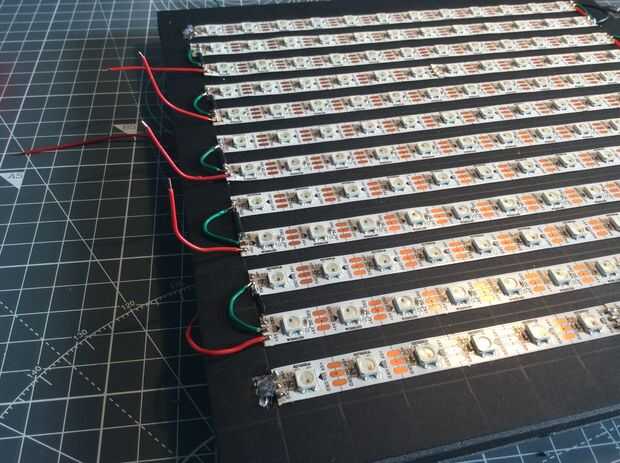

Armados con 3 rollos de alambre de equipo, tijeras, cortadores de alambre, soldadura, cautín y buena música, me puse un poco de soldadura.
Usé multicore negro GND, rojo solo núcleo de 5V + y verde sola base de datos. Estoy en 2 mentes acerca de que es correcto usar, un solo núcleo no necesita estañado para mantener los hilos en orden, pero poner más presión en los empalmes de la soldadura como usted doblar los cables a conectar en la regleta siguiente. Tu decides que prefieres.
La tarea de soldar realmente no necesita mucha instrucción, solo Únete a GND a GND, etc. al final de cada tira. No emocionante, pero es necesario.
Arduino

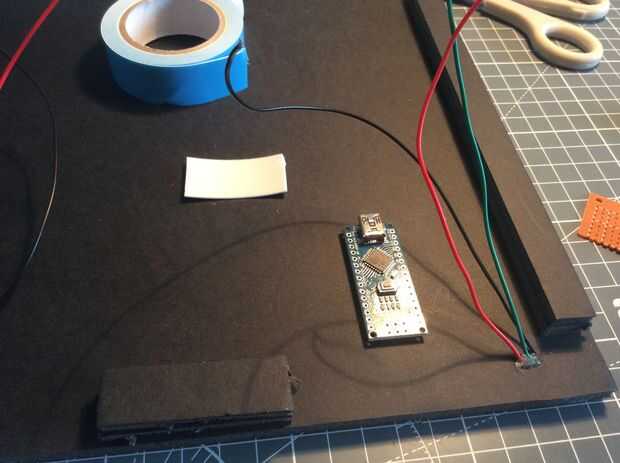

Siguiente trabajo después de las tiras LED se unen, es el Arduino. Montaje, lo alimentación y conexión de línea de datos a él. Montaje fue la parte fácil, una tira corta de acolchado cinta de doble cara. No hay ningún lugar adecuado para ponerlo, pero se vería basura si no es recto. Otra cosa a considerar es la posición del módulo de reloj en tiempo real que 'debe' ser como cerca de Arduino como sea posible para usted conseguir resultados precisos.
Piense en las pruebas iniciales, mencioné un condensador en la línea de alimentación y una resistencia en la línea de datos. Veremos regresar a la resistencia en un minuto, pero vamos a echar un vistazo en el mejor lugar para el condensador.

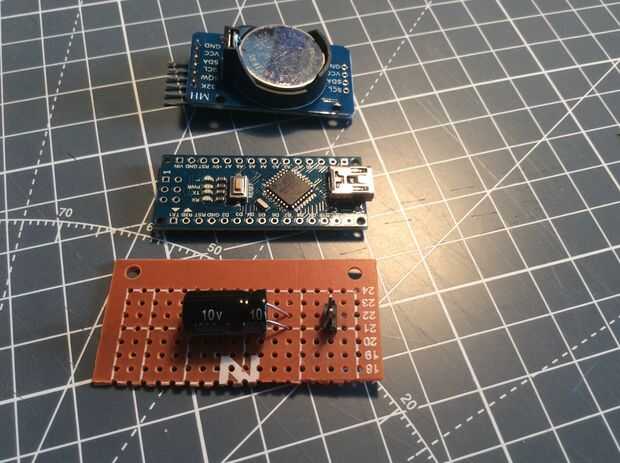

Un condensador de 1000 μF no es un componente pequeño, y los componentes de todo el proyecto han sido elegidos porque son delgadas y caben en la pequeña brecha entre la parte posterior de la matriz de LED y la placa de respaldo de marco.

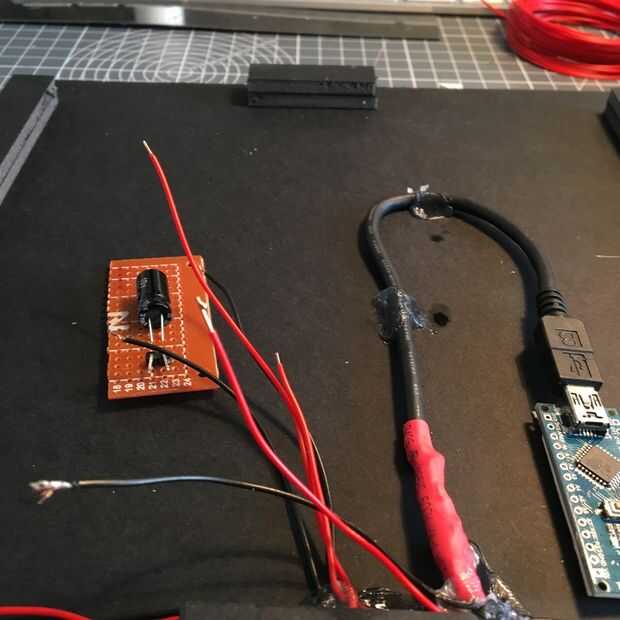

Si revisas las fotos, se ha montado en un tablero y doblada sobre. Por debajo de la Junta, se sueldan los pines del condensador a los terminales faston más adelante a soldar los 5V + y GND los cables de power, LEDs y reloj en tiempo real. Esta Junta estaba caliente pegado en lugar.

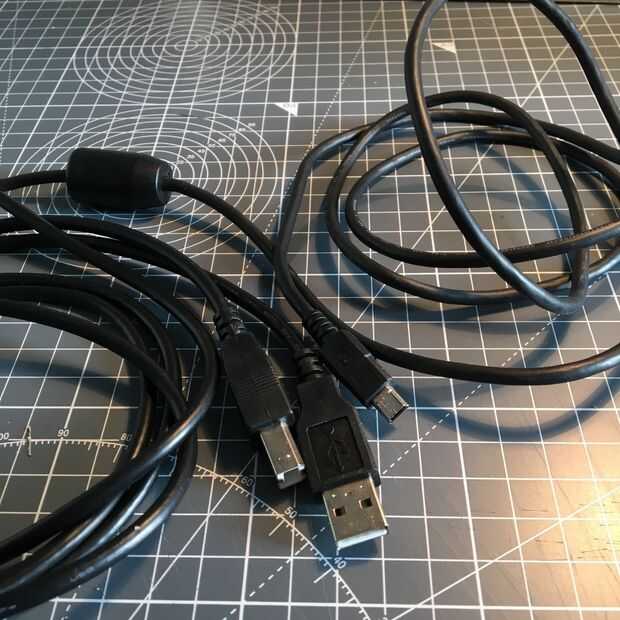

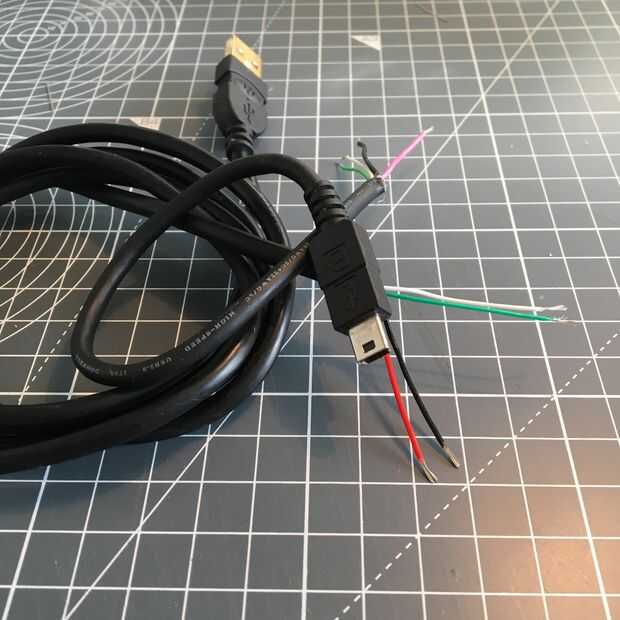

Utilizamos el Arduino Mega para alimentar los LEDs para la prueba, y tuve que reducir la intensidad del color, incluso la Mega no puede proporcionar suficiente corriente para iluminarlo todo. Yo no trabajo el punto, pero tira de cada color en brillo máximo 20 mA. Realmente suman. El Arduino Nano sin duda no puede suministrar la corriente que necesitamos. Así que ya he hackeado 2 cables USB. Cortar el extremo dejando 6" le permitirá aprovechar al cable usb para obtener 500ma completo de una toma usb, mientras que también alimentar el Arduino y transferencia de datos. Este 'golpe' se conecta a los terminales en el tablero de energía junto con los cables de los LEDs.

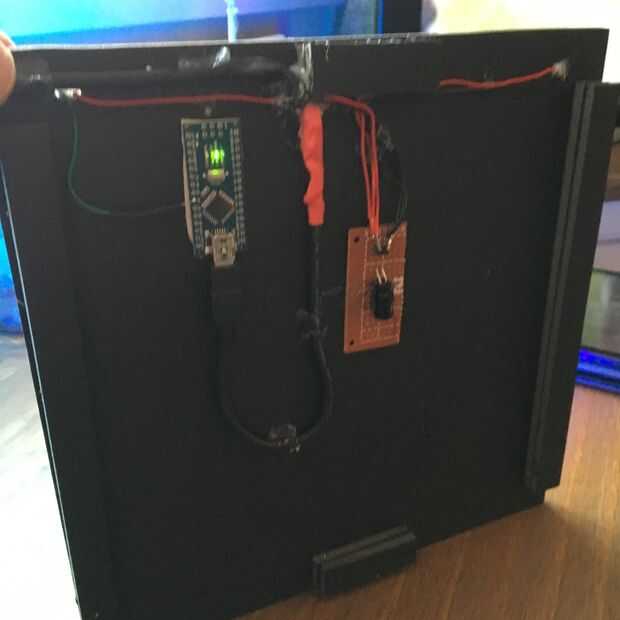

Por lo tanto, tenemos potencia para el Arduino y energía a la parte superior e inferior de la matriz de LED, todo lo que necesitamos ahora es conectar la línea de datos a Arduino, recordar que necesitamos una resistencia en la línea. En el Banco de pruebas, la resistencia es en el protoboard, pero no estamos usando uno para el proyecto final. Así que he soldado una resistencia en el cable de datos y dentro de encogimiento de calor. Se suelda el otro extremo de la resistencia al pin 6 en el Arduino. Cabe señalar que si bien no es necesario, el condensador y la resistencia ahora se consideran 'mejores prácticas' por Adafruit.

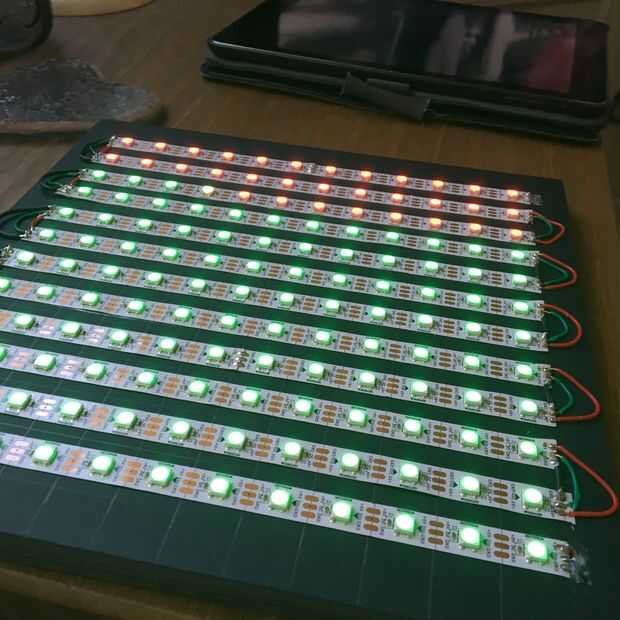

Siguiente paso es cargar el mismo bosquejo que se utilizó en la Mega, en el Nano y cruzar los dedos!!!!!!
Siguiente paso (una vez que hemos comprobado todos los LEDs están trabajando, es para fijar la rejilla deflectora y corte una ranura de botón.
