Paso 6: Bafles con a LED, reloj en tiempo real y los interruptores

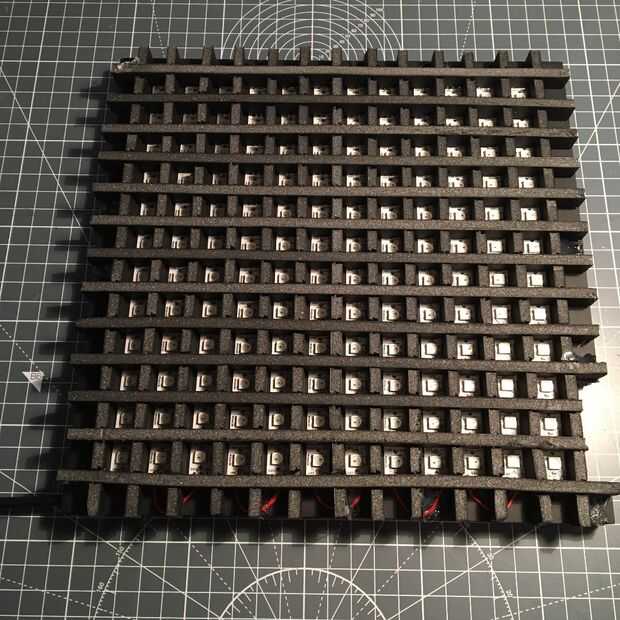

Deflectores fijados a la placa principal

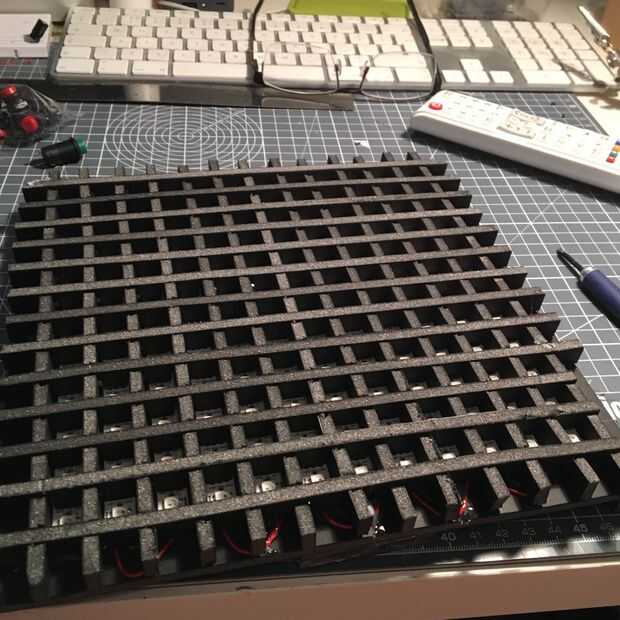

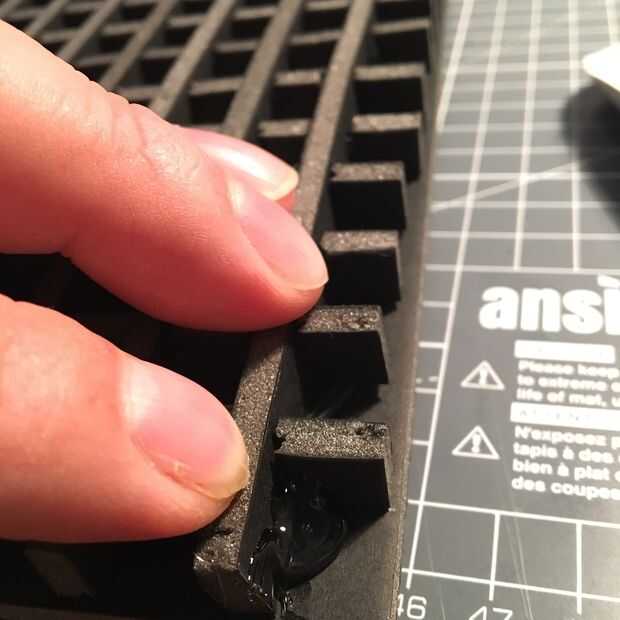

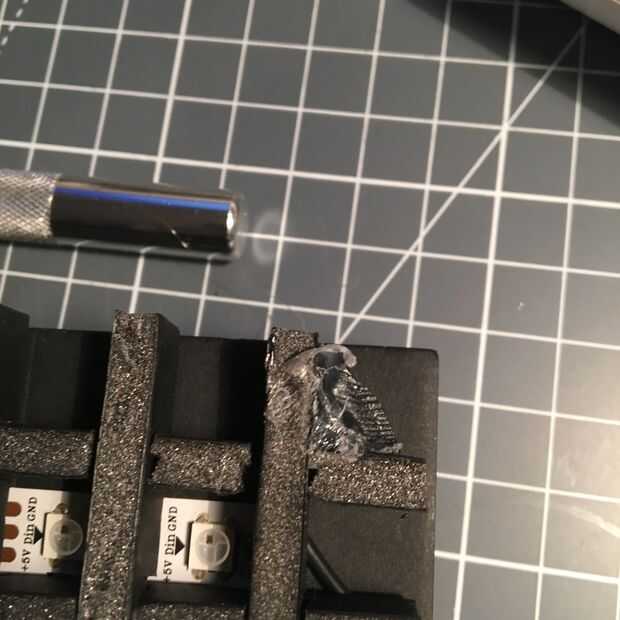

Colocar los deflectores con pegamento caliente asegurará que tenemos el mejor y de paso de luz a través de la plantilla de la letra más adelante. Así que merece la pena tomar un poco de tiempo y pegamento cada esquina en. Asegurándose de que es tan cuadrado como sea posible.

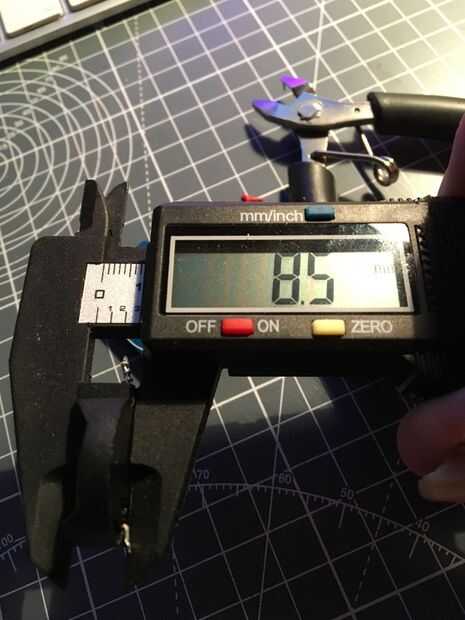

Próximo trabajo es opcional y depende del tipo de interruptores está utilizando. Los que pedí son muy profundos y no caber en el espacio, así que he corte una ranura en la parte superior derecha de la placa principal donde caben los interruptores.

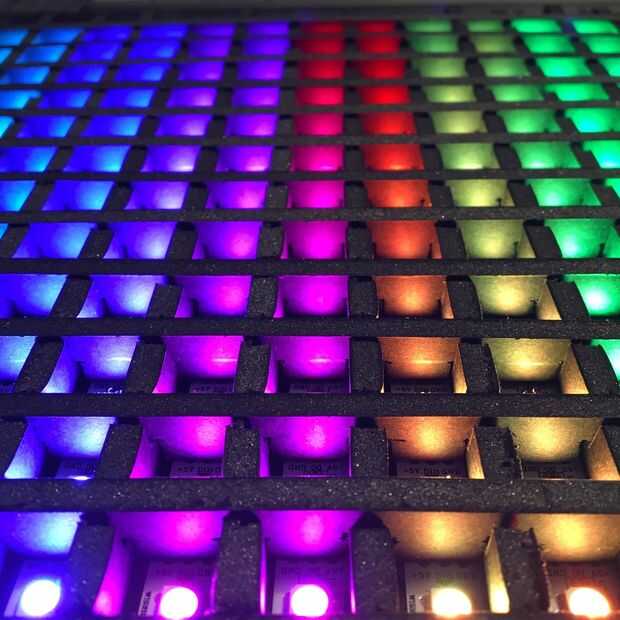

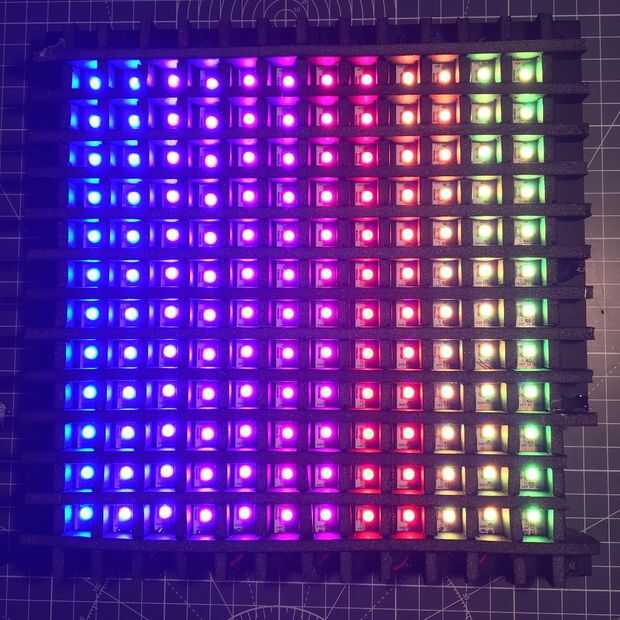

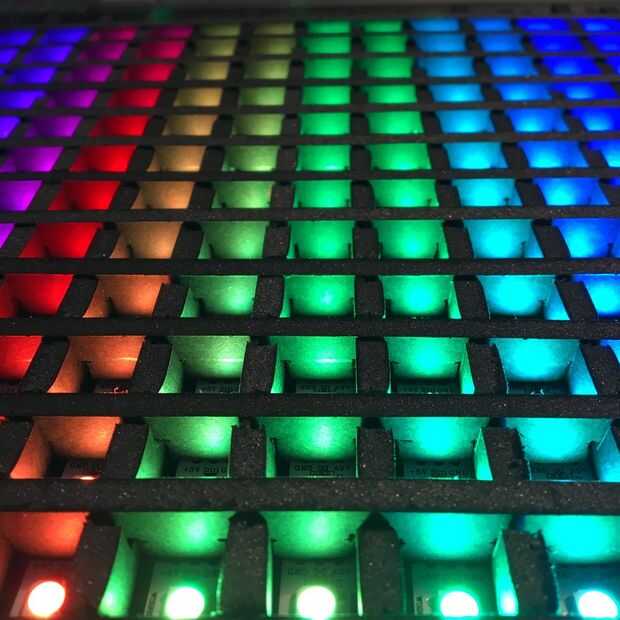

Luego fue el caso de la matriz para asegurarse de que no he dañado los cables. Todo lo bueno.

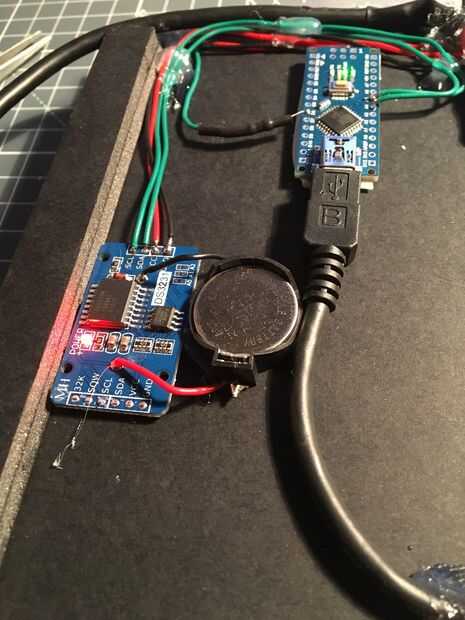

Módulo de reloj en tiempo real (RTC)

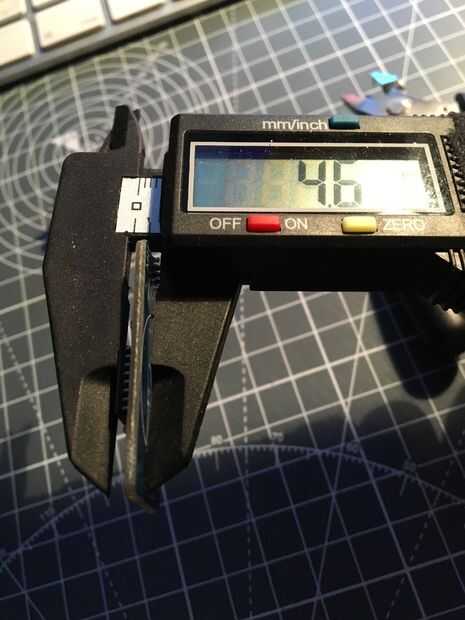

Para el prototipo, comprendo que el módulo RTC era 'muy alto' y realmente corta un pequeño trozo de tablero de la espuma hacia fuera, luego pegado en el módulo de. Esto dio lugar a la batería de respaldo está pegado en caliente! No es lo ideal. Para esta versión, he hecho la batería remoto.

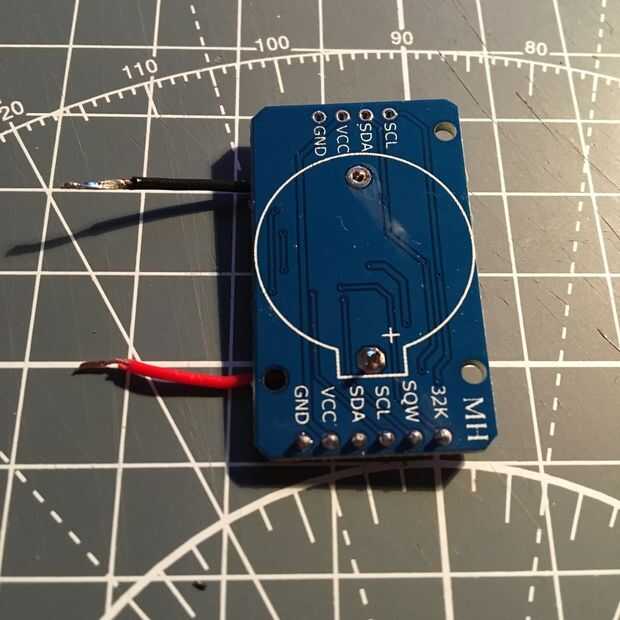

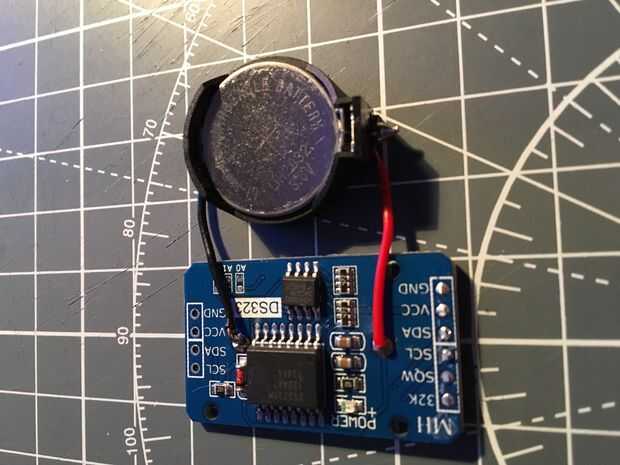

- Desoldar con cuidado el soporte de la batería del módulo RTC

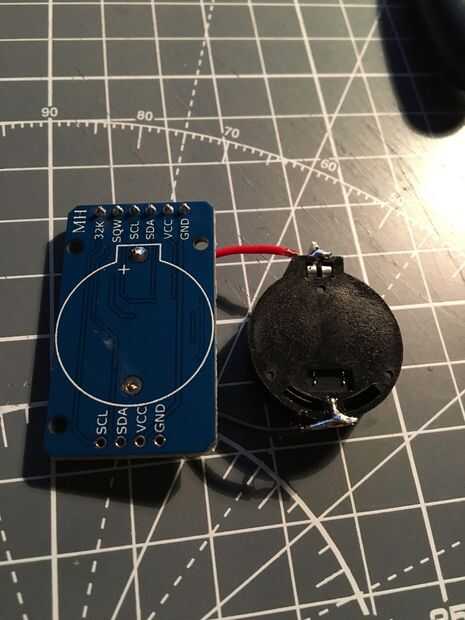

- Añadir equipo de rojo y negro los cables a los terminales de la batería y correspondiente de la soldadura de puntos en el módulo. Afortunadamente, hay un símbolo de soporte de la batería con la polaridad en la parte inferior del módulo.
- Decidir donde se sentará el módulo, recordando todavía necesidad de alambre hasta 5V +, GND, datos y reloj.

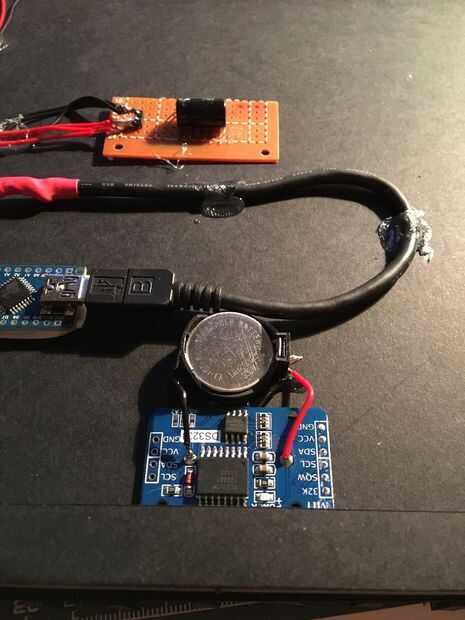

- Caliente pegamento o doble la cinta echada a un lado el módulo y batería en su lugar.
- Soldar los cables del equipo y conecte a los terminales de alimentación principal y Arduino pines A4 - SDA & A5 - SCL.

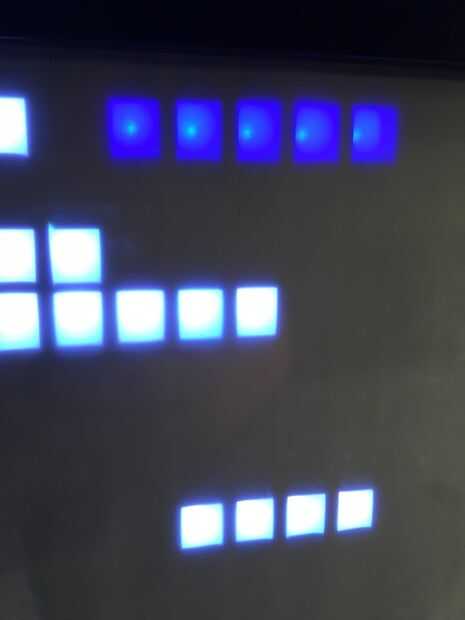

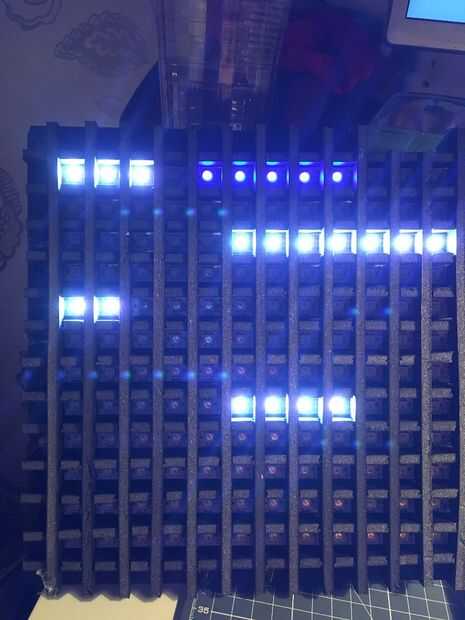

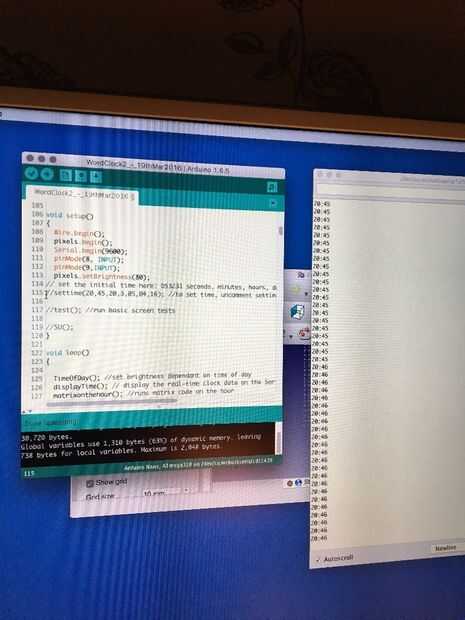

He editado el código para comentar los interruptores para probar el módulo RTC. Como ver en las fotos. Está funcionando muy bien. Envío de datos a la pantalla del terminal, así como iluminación hasta los LEDs apropiados.
Interruptores

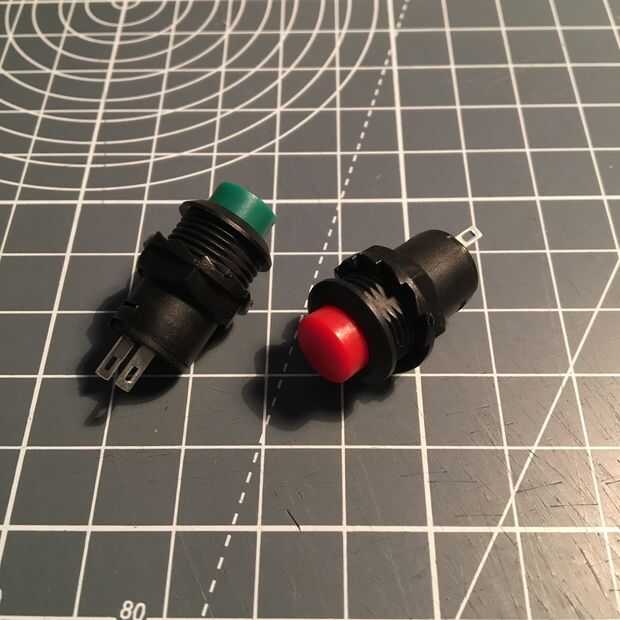

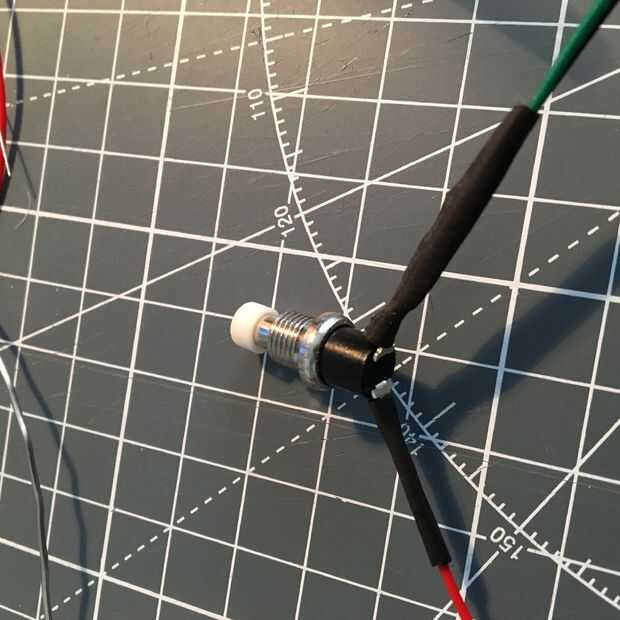

Los interruptores son simples interruptores momentáneos de eBay.

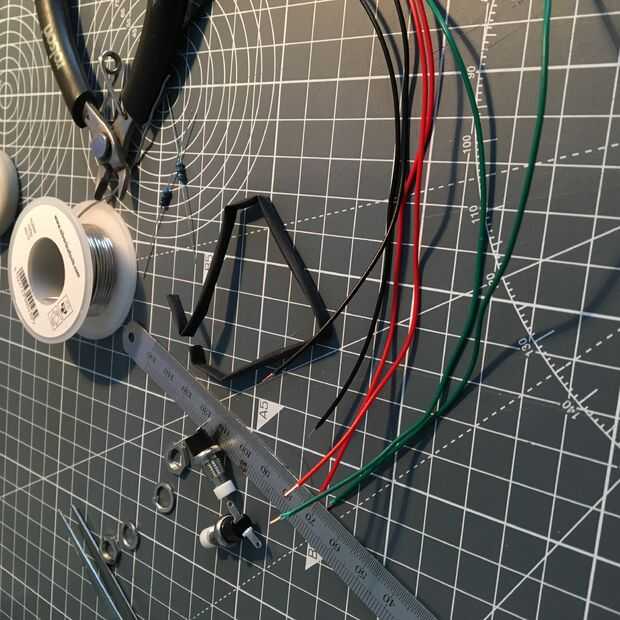

- Conexionar el equipo rojo a uno de los polos
- Conectar equipo verde a otro

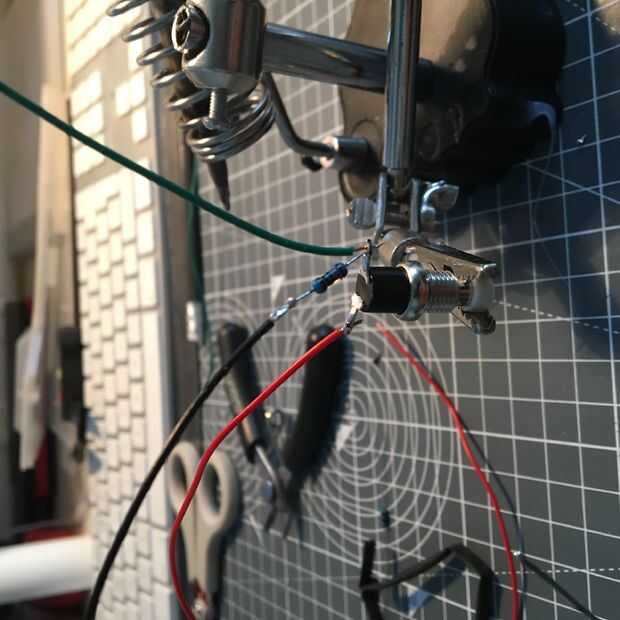

- Conecte un resistor de 10K al mismo polo como has conectado el cable de datos verde
- Conecte un equipo negro al otro lado de la resistencia
- Encogimiento del calor de los 2 sets de cables a tidy up
- Repetir, por lo que terminas con 2 finales de carrera terminadas para horas y minutos
- Soldar un cable de datos verde Digital Pin 9 y el otro a 10 de Pin Digital de Arduino
- Conecte ambos cables rojos a 5V + terminal en nuestro tablero de energía
- Conecte ambos cables negro a la terminal GND en nuestro tablero de energía
- Pegamento caliente los cables alrededor de Arduino y otras áreas que le de movimiento

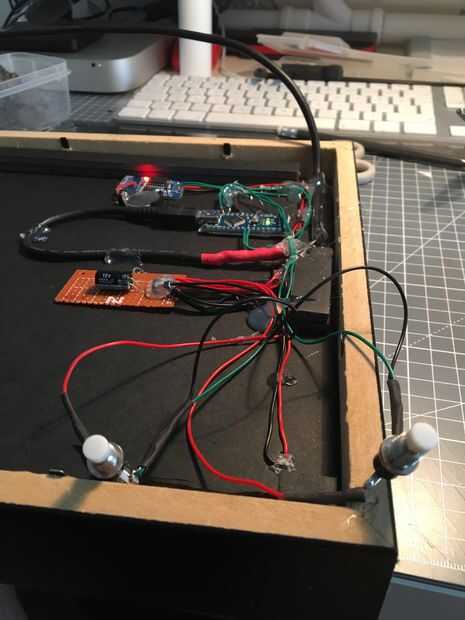

- Ahora hemos terminado con el cableado, los terminales de alimentación del pegamento caliente
- Marcar donde los orificios se pasan por el marco nuevo placa y taladre los orificios apropiados
- Los interruptores ahora cabrá agradable y ajustada en la ranura de corte en el tablero principal antes, de esa manera la parte posterior del marco se sienta agradable y cuadrados.

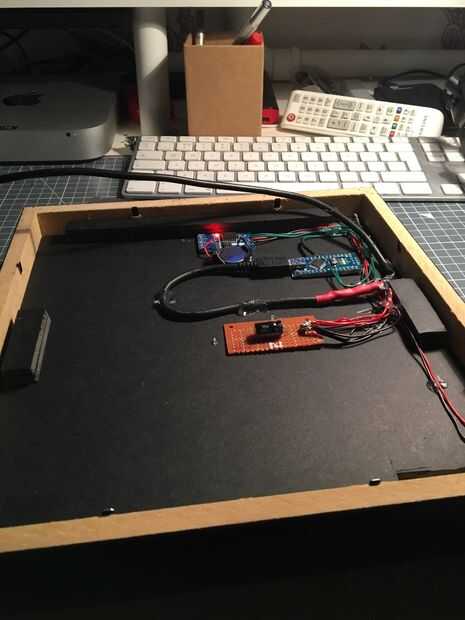

La mecánica y la electrónica está completa. Sólo la plantilla de vinilo y codificación para hacer... devolver la llamada pronto
