Reloj de palabra simple (arduino) (2 / 6 paso)

Paso 2: Realizar las conexiones...

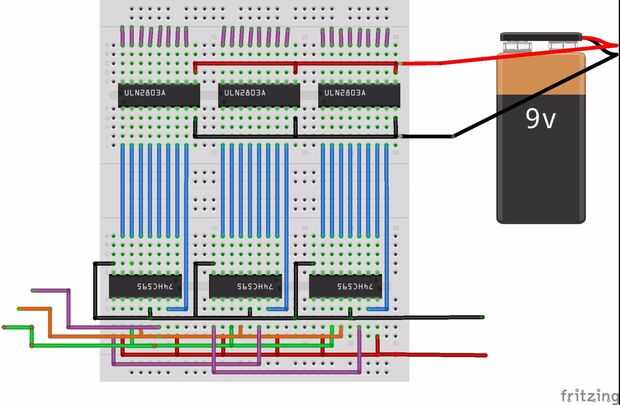

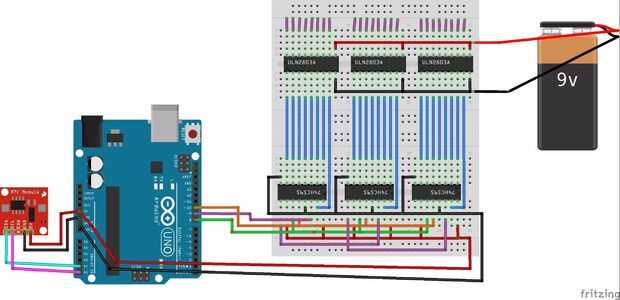

Seguir al circuito simple que se muestra por encima de...

He utilizado un arduino independiente que puedo programar con cables FTDI, pero cualquier placa arduino se puede utilizar!
Para este proyecto aunque controlamos 22 matrices de LED individuales, sólo utilizamos 5 pines de I/O de arduino es decir. - 3 para cambiar de Registors y 2 para el módulo RTC.

Utilizando registors de cambio es una gran manera de aumentar los pines de entrada-salida.

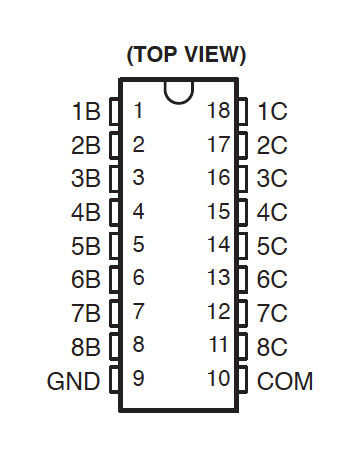

Lo importante de controladores ULN2803a-

Este IC es un par darlington !!!!

Por lo tanto, conecte todos los cátodos [terminales positivo] de los LEDs a la fuente y los ánodos [negativo/tierra] a los terminales de salida respectivos del conductor..!
