Reloj de palabra simple (arduino) (4 / 6 paso)

Paso 4: Conexión de los LEDs...

Estoy utilizando la tira de LED en este proyecto. Es fácil de funcionar con... puede ser cortado para la longitud deseada, necesidad de soldadura todos y cada uno no llevó para hacer una matriz.!! Tiras de LED también vienen con una etiqueta de piel en la parte posterior.

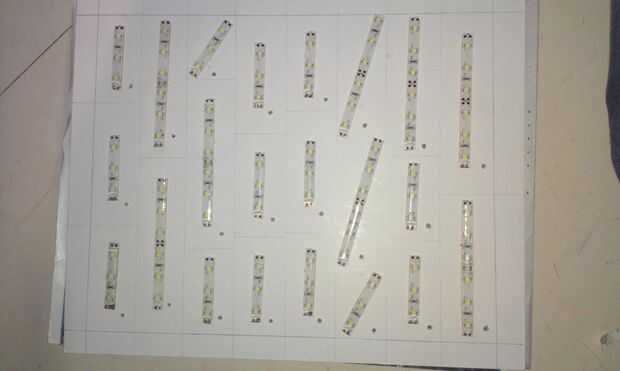

Sólo corte la longitud deseada de la franja dependiendo del tamaño de la palabra y pegarla en el tablero de LED (montaje en tablero). Recuerde que la mayoría de las tiras led tienen conectores con un intervalo de 3 LED... Así que tienes que cortar en los puntos indicados sólo.! Por lo tanto, incluso la palabra más pequeña tendrá 3 leds.

Incluso puede utilizar los LEDs estándar, soldarlos para el número deseado de leds. Recuerde usar la resistencia para cada arreglo de discos que hace. el valor de la resistencia depende de las especificaciones de los leds utilizados. Usted puede chequear aquí para más información-- llevó calc o éste...

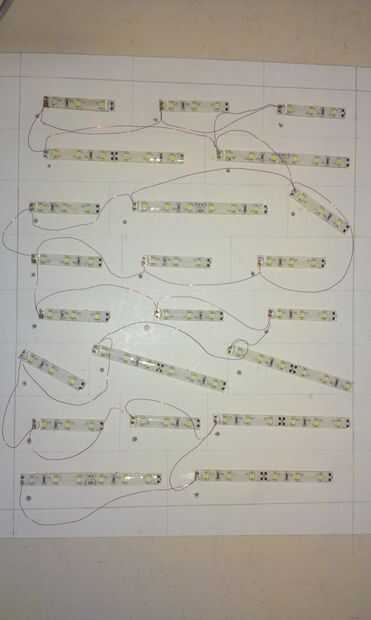

Conectan todos los terminales positivos de la tira LED. Este es el Vcc común para los LED.

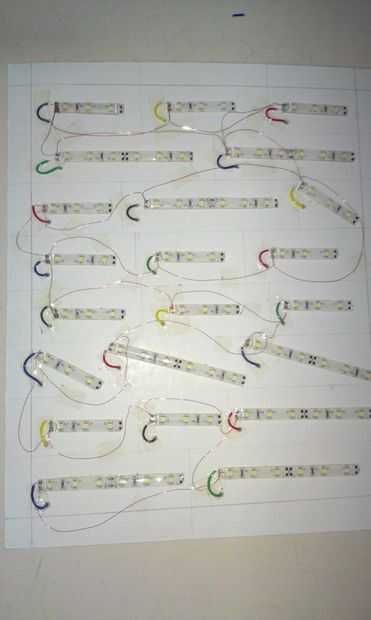

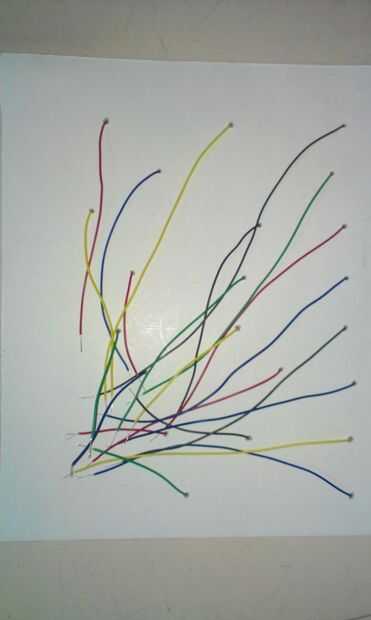

Puedes ver que he conectado con cable de cobre fino. Luego conecte los cables a todos los individuos terminales para cada palabra de la tierra y traen de vuelta a conectar al conductor.
