Reloj de Palabras (2 / 6 paso)

Paso 2: Regulador de voltaje

Detallo esta parte un poco más porque en el proyecto original no viene muy explicado.

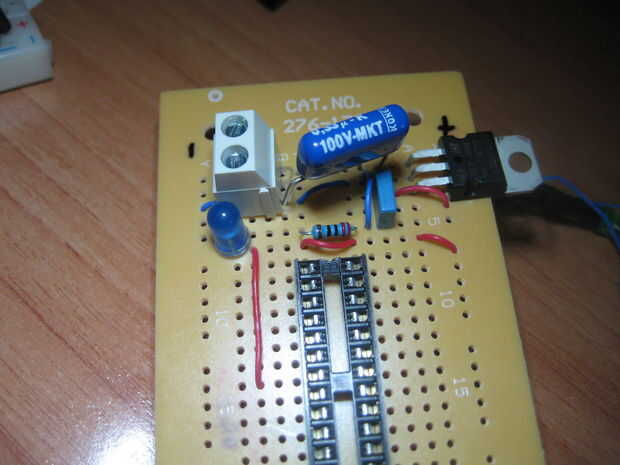

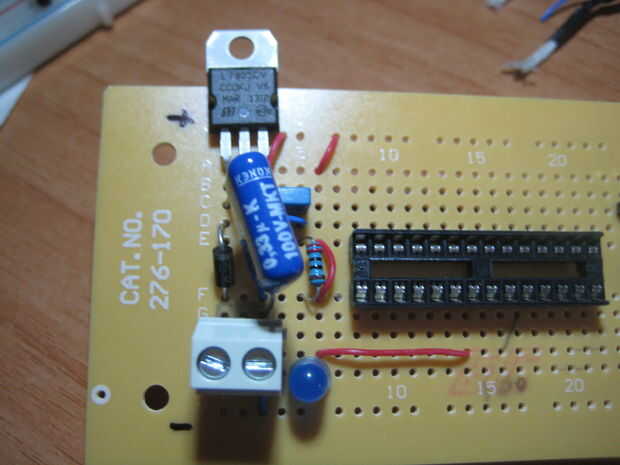

Para darle corriente al reloj utilizo un transformador de 9 V. Para alimentar el circuito es necesario utilizar un regulador de voltaje nos de 5 V. Yo uso ONU L7805CV, según su hoja de datos necesita un condensador de 0.33 uF a la entrada y otro de 0.1 uF a la salida.

La alimentación de los LEDs no se toma de la salida regulada, sino directamente de los 9 V (cosa a tener en cuenta para calcular la resistencias debemos usar).
