Paso 5: LED

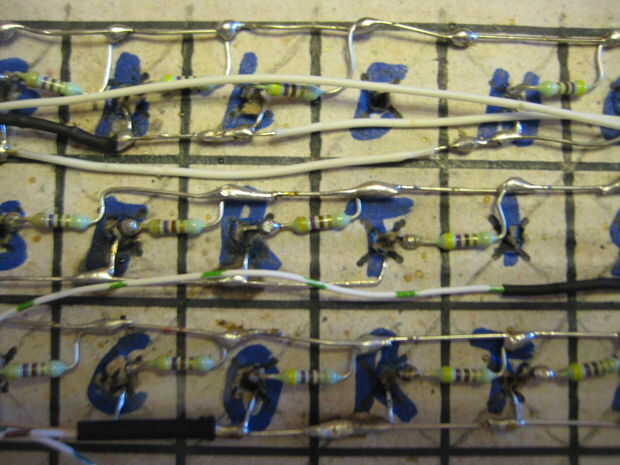

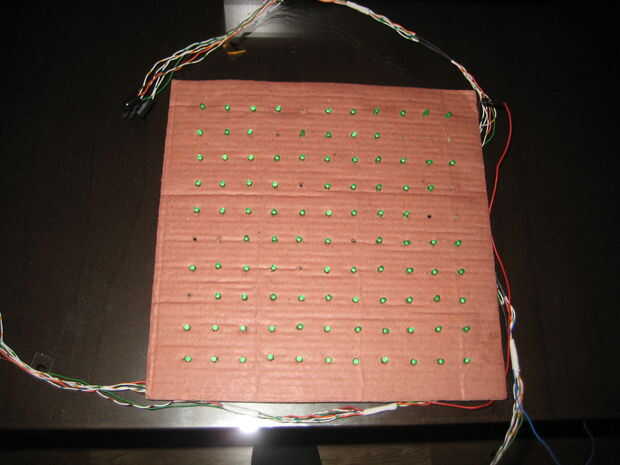

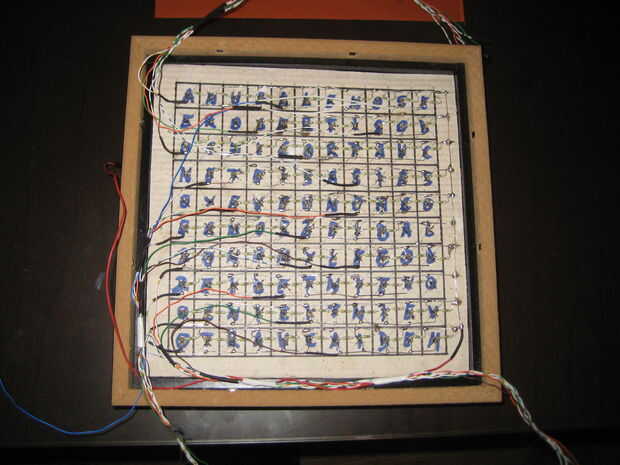

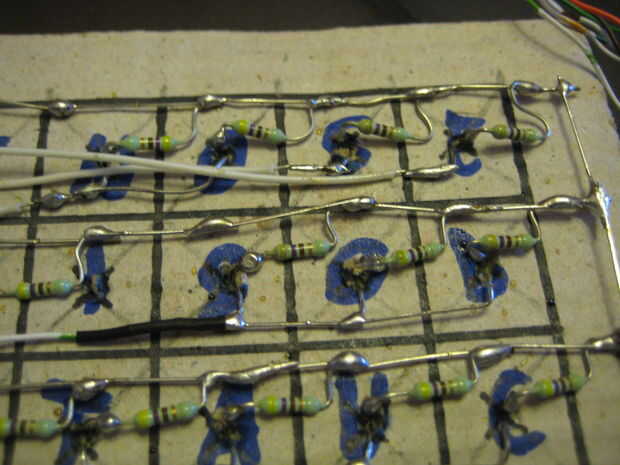

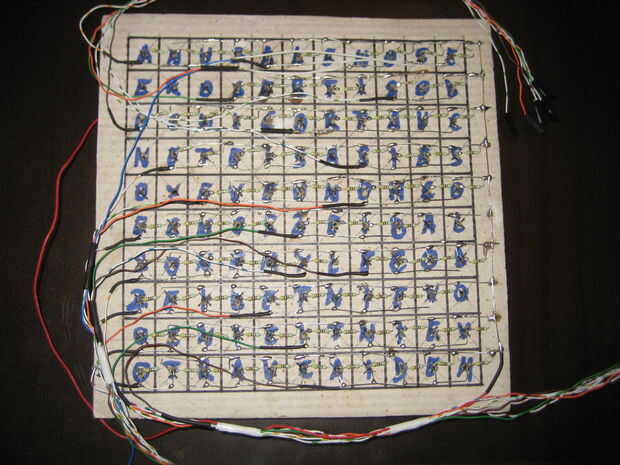

Para colocar los LEDs utilizo un cartón y por la parte de atrás dibujo la misma plantilla para saber dónde soldar. Esta parte es también muy parecida al proyecto original, salvo por un detalle. A la hora de empezar a diseñar las conexiones me di cuenta de que me faltaba una salida. Con tres circuitos HCF4094 / ULN2003A tenemos 3 x 7 = 21 salidas. En la versión inglesa es suficiente:
- Horas de las para: 12 salidas (uno, dos,..., 12)
- Para los minutos: 5 (cinco, diez, barrio, veinte, la mitad)
- Para el resto: 4 (a, pasado, minutos, horas)
En total 21 salidas (faltaría es como siempre está encendido sin salida gasta).
Para la versión en español tenemos:
- Horas de las para: 12 salidas (una, dos,..., doce)
- Para los minutos: 6 (cinco, diez, cuarto, veinti, veinte, los medios de comunicación)
- Para el resto: 4 ("es la", "son las", y, menos)
En la versión inglesa cuántos la salida veinte tanto para 20 (iluminando solo esta cadena) como para 25 (iluminando también cinco).
En la versión española no podemos, tenemos usar una salida para 20 (veinte iluminando) y otra para 25 (iluminando la cadena "veinti" y la cadena "cinco"). Además, aunque no usemos una cadena para indicar las horas "en punto" (enlas) saludando diferenciar entre "Es la una" y "Son las dos/tres..."

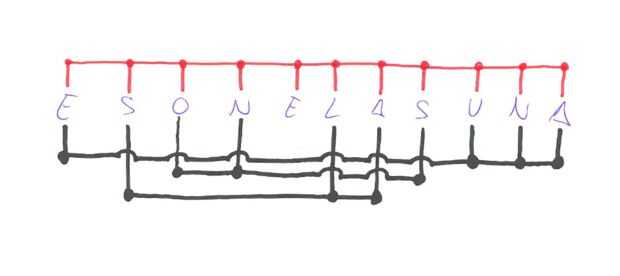

Para solucionarlo, unifico "Es la una" en una única salida, en vez de tener por un lado "Es la" y por otro "una". Y para que me entre todo en la primera línea hago las conexiones según el esquema del dibujo.
Otra solución, para el la quiera hacer, es añadir un HCF4094 / ULN2003A más. Al principio lo pensé, ya así podría poner más cosas como "en punto" o "pasadas", pero esta solución me pareció más sencilla.
