Paso 13: Coloque y fije los componentes dentro de la caja
He utilizado pegamento caliente para la mayor parte de esto, que era fácil trabajar con, pero usted podría considerar usar epoxy o hacer sus propios montajes de cosas.
Asegúrese de que todo está desconectado en este momento y vuelva a conectar después de la instalación.

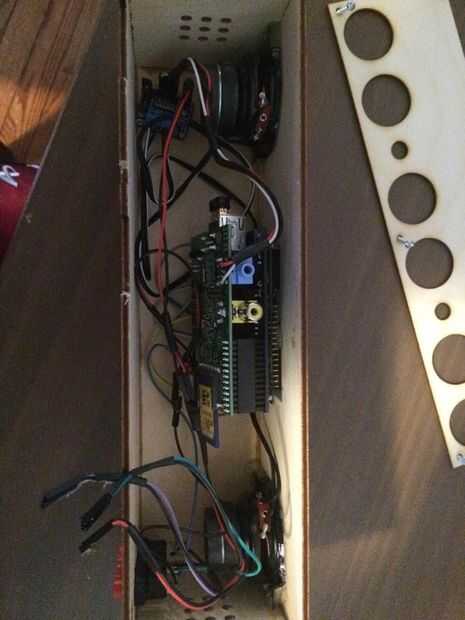

- Conecte los altavoces directamente detrás de los orificios en la parte frontal de la caja.
- Coloque el amplificador en una esquina de la caja de en medio y ligeramente caliente pegamento en su lugar.
- Lugar Raspberry Pi en el centro de la parte inferior de la caja. Se puede lugar pegamento abajo si usted quiere, no lo hice.
- Acoplar conmutadores táctiles a través de los orificios en la parte delantera y la cola en su lugar, la prueba para asegurarse de que no pegue los interruptores accidentalmente abiertos o cerrados permanentemente, haciéndolas inútiles. También presta atención al botón que va en que agujero. Están marcados sobre el caso.
- Conectar el LCD a través del orificio en el caso, es un ajuste apretado. Si está demasiado apretado, utilice papel de lija o un cuchillo de la manía para hacerlo un poco más grande. Llevará a cabo en pero usted puede virarlo con un poco de pegamento si quieres. (Lo hice).
- Adjuntar Jerseyes de mujer del LCD a la placa del Pi.

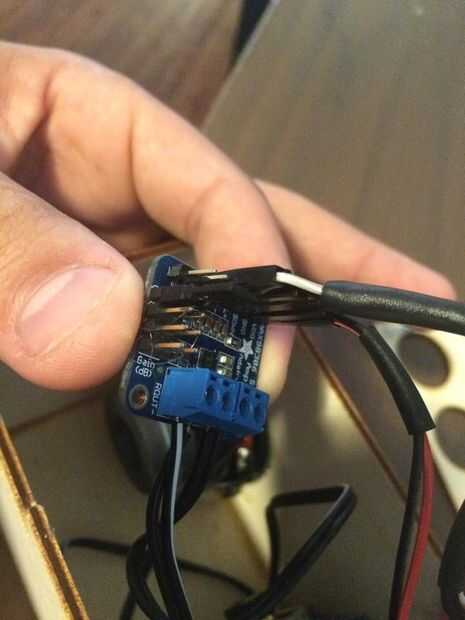

- Coloque los puentes de Pi para el amplificador.
- Coloque puentes de energía Pi a la tarjeta de reloj.
- Acople trasero botones al Consejo y a la energía de Pi.
