Paso 1: Piezas y herramientas necesarias y los costos
Para construir este reloj exacto, necesita las siguientes piezas y herramientas:
Partes:

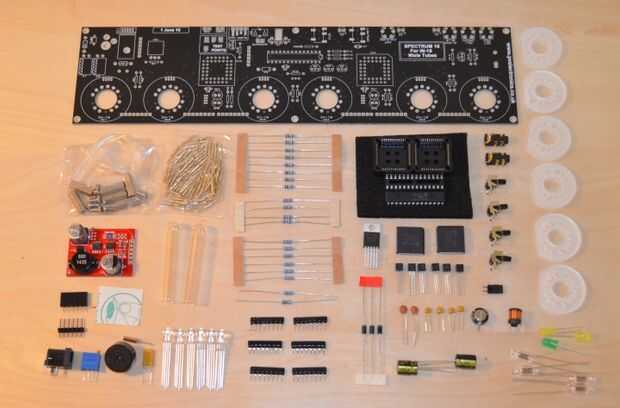

- Reloj de nixies en espectro-18 kit de Elctronics PV $116,17
- Placa Pi de Adafruit 16 x 2 azul y blanco LCD Kit $19,95
- Adafruit estéreo 3,7 vatios amplificador $8,95 (Puede usar un 20 amperios vatios ya que mina parece tranquila).
- Frambuesa Pi modelo B + (O más reciente...) $29,95
- 12V DC Power Supply (min. 2A) $6.22 (O probablemente puede salvar uno de la casa...)
- 6 tubos de Nixie en 18 $209 (Ebay es la mejor opción, asegúrese de verificar las calificaciones del vendedor)
- Caja del reloj de Pandora por servicio en línea o su propio cortador del laser. $30 en Ponoko.com
- 2 mover altavoces de bobina con el valor de la impedancia adecuada. Usé algunos oradores 8Ω salvarse. $0-10
- interruptores SPST botón de bloqueo 3 . $4,62 (para 5)
- 5 momenetary, interruptores normalmente abiertos, táctiles con mensajes extendidos. (La placa de Adafruit viene con Interruptores táctiles pero que no se extiendan a través del caso. Usé los interruptores incluidos y había pegado extensiones en ellos. Si tuviera que hacerlo otra vez sería comprar interruptores más con las extensiones ya, porque son $4,79 100.)
- Tiras de un conjunto de cabecera de machos, $2,05 y varios cables de puente. $9.99 (Comprar un paquete de 40 o así, voy usarlos finalmente...)
- Pequeños tornillos y tuercas para fijar tapa del caso a la Junta de reloj. $0-3 (He encontrado estas poniendo en un cubo de piezas en mi casa, no está seguro del tamaño exacto. Los agujeros de montaje son unos 2 mm aunque.)
- Wi-Fi USB Dongle para frambuesa Pi $7.99
- 8 GB o más grande SD tarjeta para Raspberry Pi $5.95
- Tubería del encogimiento del calor para mantener limpia las conexiones. $8.79
- Cable de altavoz (Salvaged de otros componentes electrónicos rotos en la casa.)
Costo TOTAL: $477,42 Sin incluir envío. (¡ Ay! Pero confía en mí cuando digo: este es probablemente el reloj más se tiene.) Entrad Mi página de Etsy y voy a poner uno juntos para usted si se siente generoso!)
Herramientas:
- Soldadura de hierro
- De la soldadura
- Lupa y "Manos"
- Peladores de alambre
- Pistola de pegamento caliente
- Pequeños destornilladores (plano y Phillips)
- Pegamento para madera
- Cuchillo de la manía
- Papel de lija
- Abrazaderas
