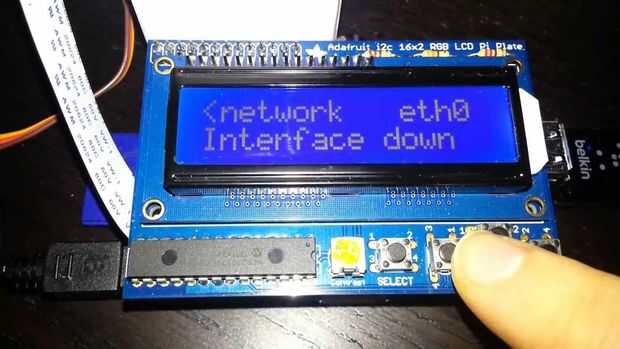

Paso 4: Montar la placa Pi y LCD
Se trata de otra estructura de tablero simple, aunque encontré en necesario hacer algunas modificaciones a los pasos de Adafruit.com para asegurarse que el Raspberry Pi encajaría en el caso y montar remotamente los botones.
Aquí están las modificaciones:
- No instale los interruptores táctiles. Utilice cable de calibre fino remotamente montar los interruptores incluidos o los que compraste con los postes extendidos a la Junta. 4 no todos los terminales se utilizan. Si usted mira de cerca a ambos lados de la Junta dará cuenta de que sólo un terminal se utiliza para la interfaz y otro conectado al plano de tierra para cada ubicación del interruptor. La soldadura de dos alambres (unos 3-4 pulgadas de largo) a estos 2 agujeros y luego soldar los otros extremos a 2 terminales en el mismo lado para cada interruptor táctil. Verifique con un medidor eléctrico para asegurarse de que funciona.
- En lugar de colocar el LCD directamente a la placa Pi, instale una tira de cabecera masculino en la pantalla LCD y usar la cinta puente mujer conectarse remotamente a los dos. Mina había conectado directamente a la pantalla y no deja suficiente espacio para montar los botones de forma remota en el caso. Tengo que trabajar, pero no era divertido. Distancia de montaje hará mucho más fácil de tratar.
Aquí están las instrucciones de Adafruit.
Cuando haya terminado puede ir a configuración del Pianobar Software.
