Paso 7: Soldadura de encabezados para reloj tablero para poder acceder
Para ejecutar todo (Raspberry Pi, LCD, amplificador, etc.) tenemos que sacar energía de la tarjeta de reloj para evitar el uso de dos fuentes de alimentación.

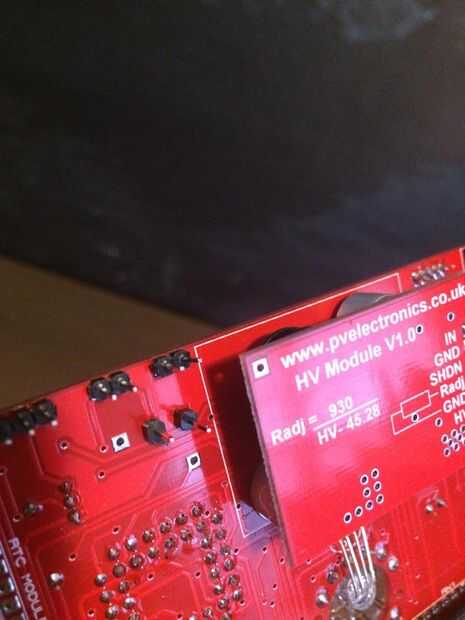

En el tablero del reloj observará puntos de "Prueba" para GND, 12V, 5V y HV (alto voltaje, cuidadoso!)
Estas pruebas de puntos a través de los agujeros y son un lugar conveniente para colocar pins macho jefe. La soldadura de un pin a cada uno de los puntos de prueba GND y 5V. Se fije la potencia del amplificador y la potencia de frambuesa Pi aquí lo que necesitas construir una espiral de clases para dividir en 2 puntos. Cómo hacerlo depende de ti pero apenas até 2 cables macho encabezado a un alambre de Rúbrica femenina.
Ahora tienes acceso a DC de 5V y GND para sus dispositivos. El siguiente paso le mostrará donde soldar los puentes de suministro de energía para la alimentación principal de Raspberry Pi.
Nota sobre el consumo de energía: la hoja de especificaciones de PV Electronics recomienda al menos una fuente de alimentación de 12V DC 1.0 amp. Desde entonces nos anexamos dos dispositivos más (frambuesa Pi con pantalla LCD y del amplificador.) Fui con una oferta de 2.0 amp.
