Reloj de pared de Arduino DCF77 maestro (5 / 11 paso)

Paso 5: Construcción - circuitos

Placa de circuito se hacen de la veroboard.

El Consejo superior de la pantalla es de dos tablas Unidas con tiras de latón.

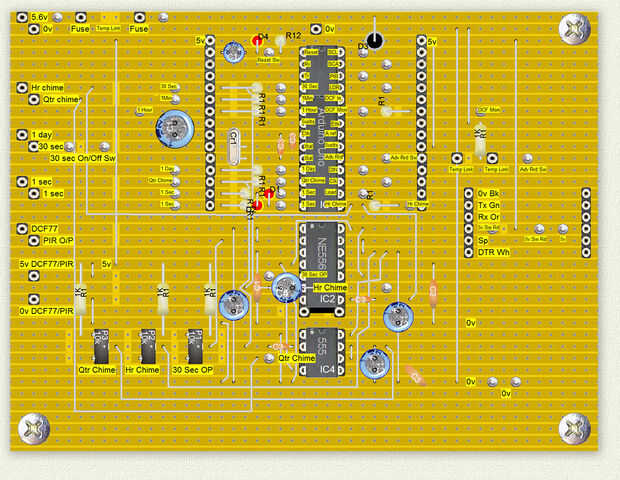

PIC 1 placa de circuito principal.

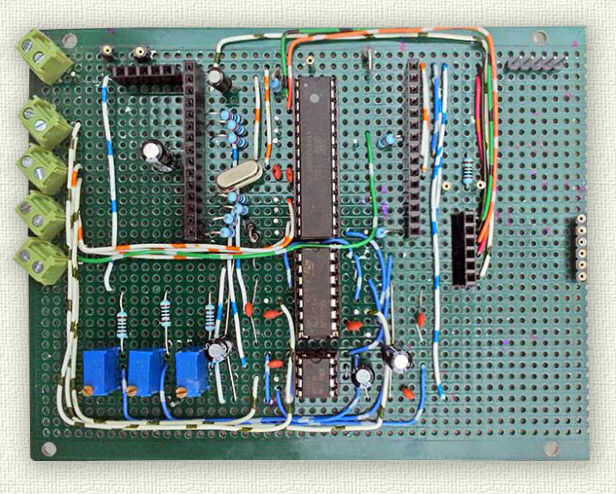

Placa de circuito principal PIC 2 completada

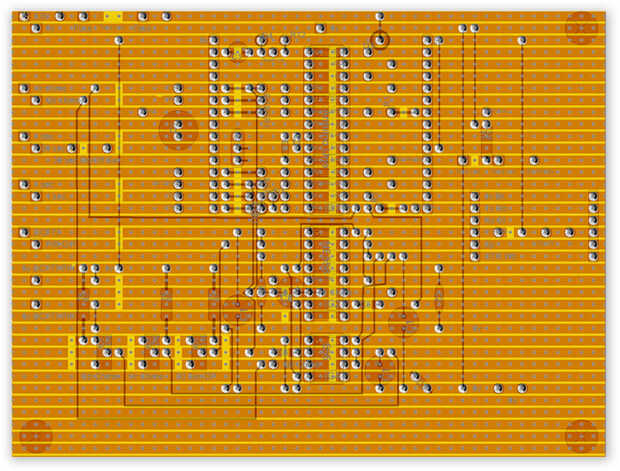

Vista posterior de PIC 3 principal tarjeta de circuitos

PIC 4 tablilla de circuito terminado

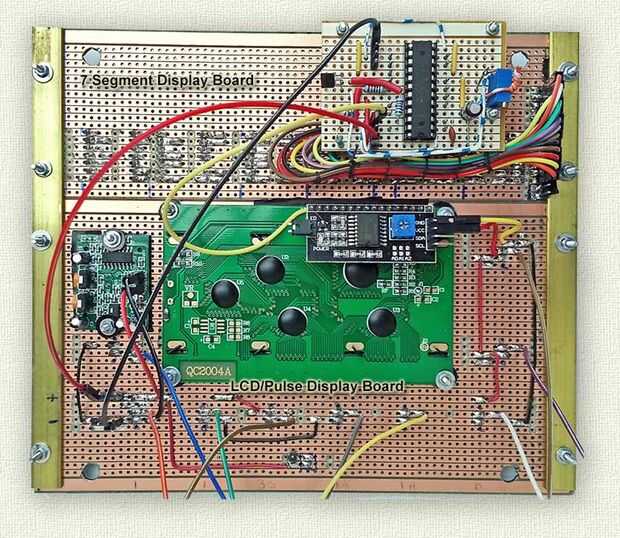

Fig 5 pantalla circuito vista trasera completada con junta MAX2719

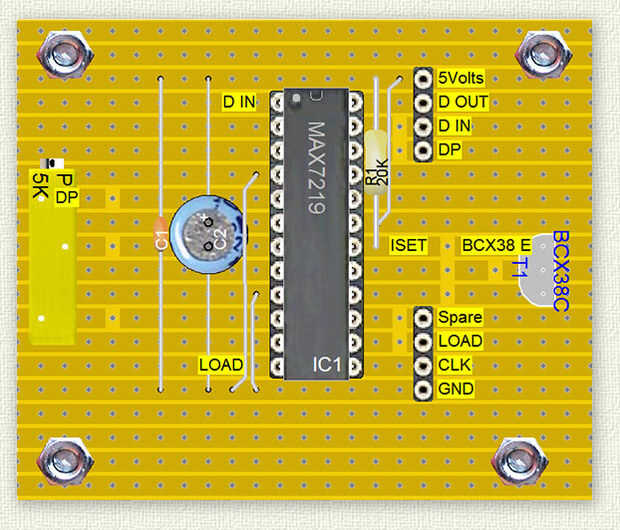

Junta de PIC 6 Max 2719

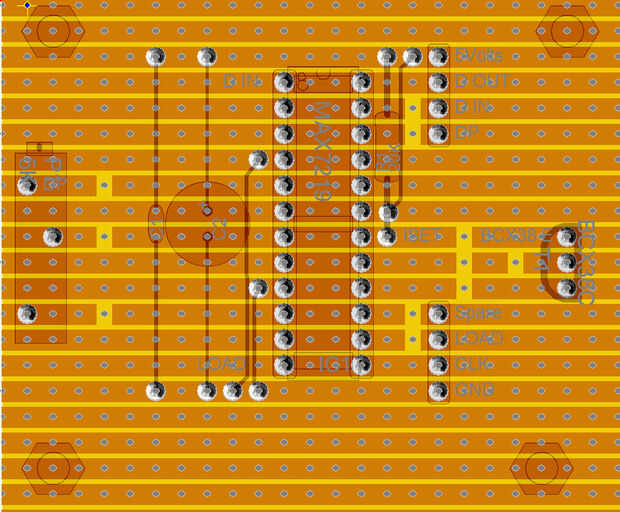

Vista posterior del tablero de Max 2719 PIC 7

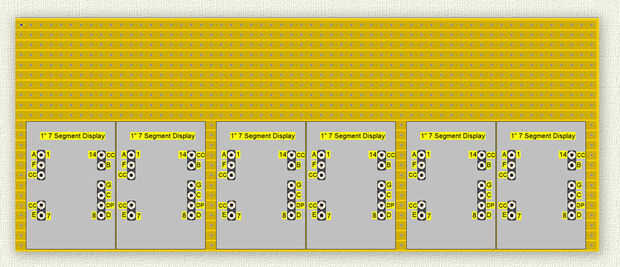

Junta de exhibición de segmento siete PIC 8
