Paso 6: EZ Link Bluetooth Junta

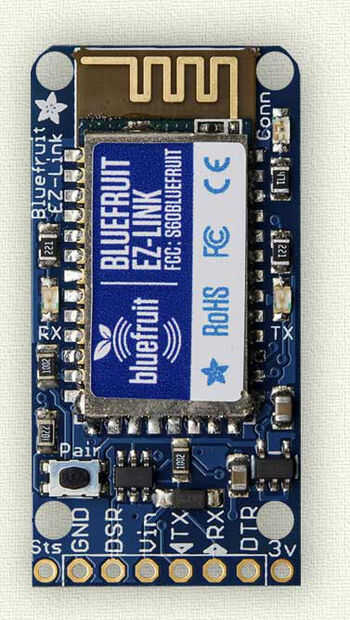

Comunicaciones serial y de programación es a través de una tarjeta Serial EZ Link Bluetooth.
Mi reloj ahora puede ser programado remotamente por mi PC (no funciona con Mac uso USB cable y módulo de CP2102 en su lugar) y también controlar remotamente por mi teléfono/Tablet Android.

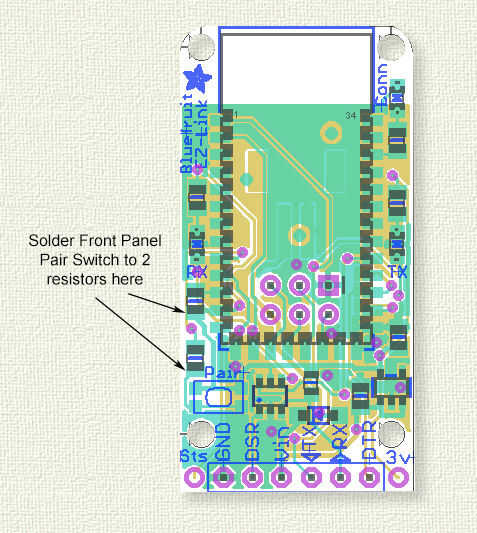

El conmutador de par montado en el panel del interruptor está conectado a través de la pareja del interruptor en el tablero de Bluetooth (soldadas a la 2 resistencias ver foto arriba).

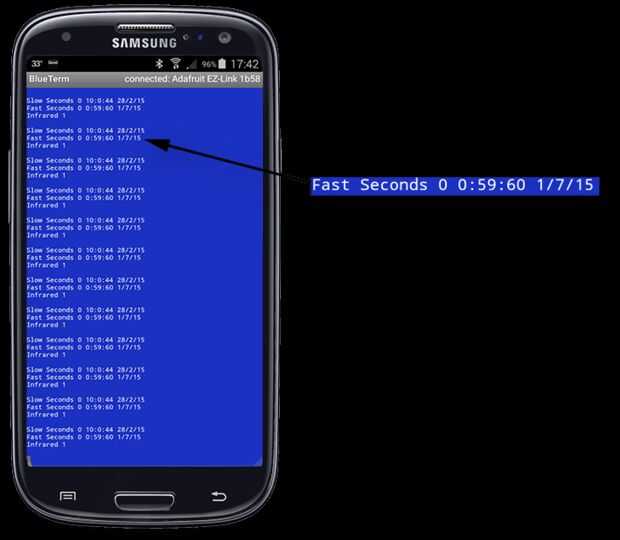

Android Bluetooth serial monitor (Foto 3) que muestra lento y rápido 1 segundo pulsos de reloj con fecha y hora del pulso de error (en este caso muestran lentas segundos es el tiempo de arranque) y rápidos segundos que muestran en este caso un segundo salto de 30/06/15 (se muestra como 07/01/15 como verano británico tiempo está en), detección PIR.

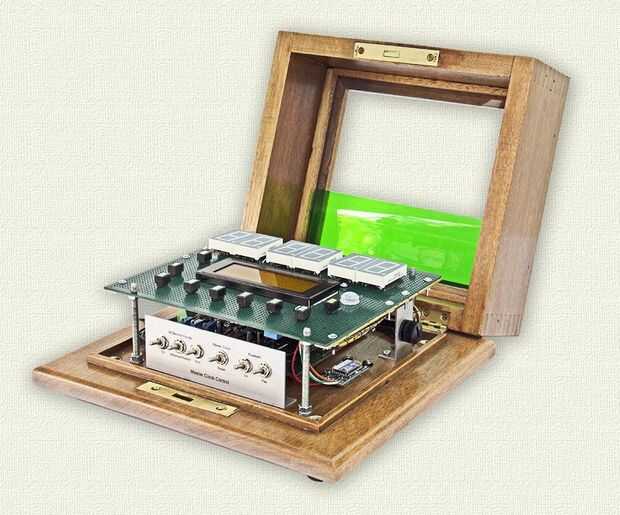

El enlace EZ Board Serial Bluetooth está montado sobre la base del reloj (pic4). La conexión de LEDs 3 (o), recepción (Bl) y transmisión (Bl) pueden verse a través de los orificios de tablero pantalla vero.
