Paso 1: Elegir la base de la pantalla
Siempre había querido una pantalla de gran tamaño y deseó que sea llamativa. Lanzó una rápida parada en mi marco de fotos local tienda en mi localidad (Sri Lakshmi marco trabaja en Gauravnagar, Bangalore) y hablar con el dueño las opciones disponibles: cartón grueso (no el que está usado para cajas de cartón), hoja de madera contrachapada, etc. de acrílico. Desde entonces he querido esto es un prototipo y más adelante si es necesario, podría prever de una actualización, le pedí que me corte un 12 en x 18 en la pieza de cartón duro. Costo Rs 20:). Este material se utiliza normalmente para forro de Marcos aquí. El vendedor me aseguró allí no temas la Junta final de montaje en una estructura enmarcada si es necesario, proporcionar que tengo un margen de 1 pulgada en frontera.

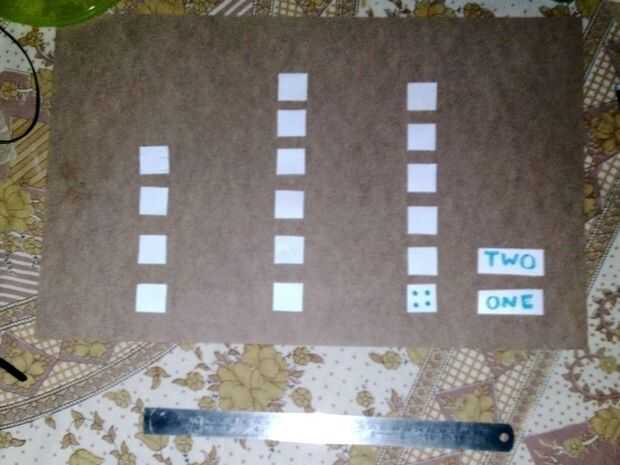

Se llevó a casa el cartón, trabajó en él como una plantilla y poner algún dibujo áspero sobre dónde colocar los LEDs. Puede utilizar sus habilidades de geometría de escuela para dibujar líneas y finalizar los puntos de colocación de LED. Elegí una plantilla de diamante en lugar de un cuadrado (ya ganó mayoría de votos 2:1 en mi familia de 3)
Quería un reloj binario puro y no un BCD uno a limitar el número de pernos además de evitar el exceso de soldadura. Mayoría de los relojes que vi en instructables carecía de la característica de segundos que era más importante para mi instructable:). Así que necesitaba 6 líneas segundos, 6 minutos y 4 horas, con un total de 16 líneas en total para conducir el reloj. Tuve algunos de los componentes a mano (quería reducir al mínimo la visita a las tiendas de electrónica en carretera SP donde la bangalore todo funciona a para comprar cualquier cosa y todo lo relacionado con componentes electrónicos discretos y todo), opté por un arduino promini como procesador y reutilizar el código de este instructable con pequeñas modificaciones en el código para adaptarse a la disponibilidad de pin en mi tabla ( Compartir el código más tarde.
Elección de los LEDs:
Tuve algunos LED que había comprado tiempo atrás para construir un cubo LED para un proyecto de Arduino, pero no lo hecho por falta de tiempo. Elegí los LEDs mientras que segundos, LEDs azules para minutos y LED rojo de horas
Blanco: 6 bitsx 4 LEDs por bits = 24 LEDs
Azul: Igual = 24 LEDs
ROJO: 4 bits x 4 LEDs bit = 16 LED
