Paso 2: Perforar y soldar los LEDs
Perforación:

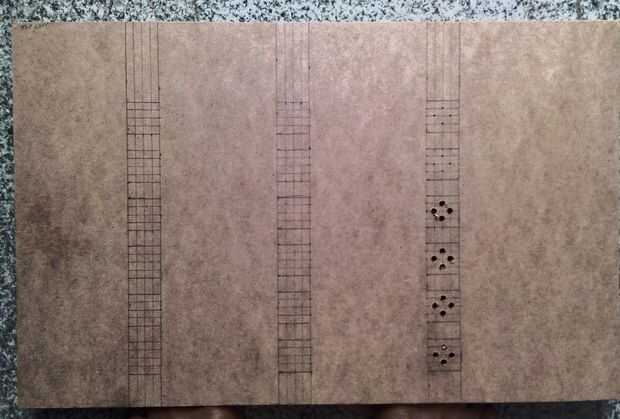

Una vez que he marcado la ubicación de los LEDs a colocarse sobre el cartón utilizando el lápiz y la escala (geometría básica y matemáticas), proporcionando un espacio en el lado derecho (en lugar de números o texto para identificar los bits), utiliza un golpe pequeño (redondo y el punta de un destornillador) para marcar las posiciones de LED. Este agujero pequeño marcador actúa como una guía para la broca de 5mm para ser exactos y perpendicular a la Junta. Recuerde que es necesario perforar 64 todos así que un poco de planificación, precisión y paciencia ayudará, para que no terminan con un agujero en el lugar equivocado y empezar allover con un cartón nuevo. Trate de practicar en un pedazo de cartón para obtener una caída de cómo la Junta encarga de su taladro. Una vez que esté seguro de seguir adelante y perfore todos los agujeros uno por uno. Una vez se perforan todos los agujeros (por error perforado todas las 6 posiciones de horas donde necesito sólo 4 posiciones), pls Inspeccione los orificios de perfección y de paso limpia. LEDs a sentarnos aquí y deben ser a 90 grados a la Junta.
Insertar LEDs y soldar:

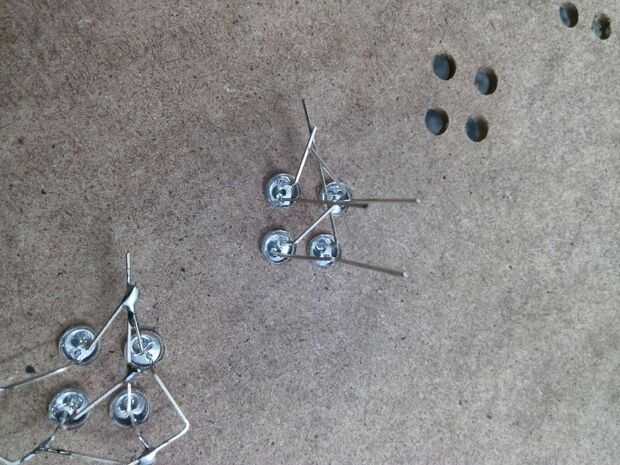

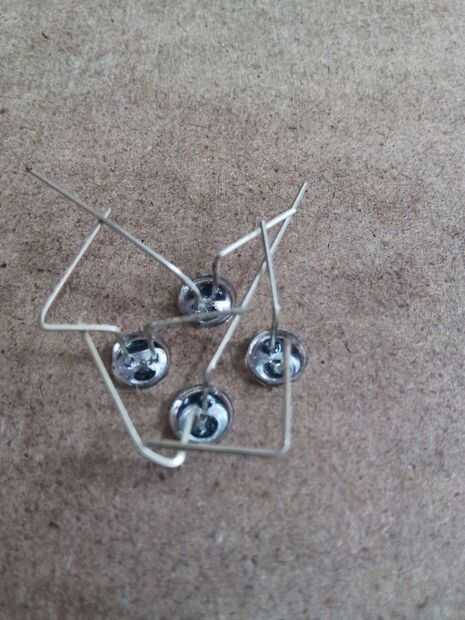

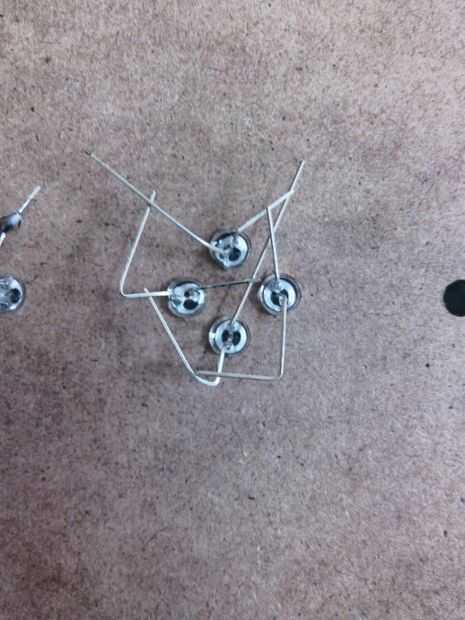

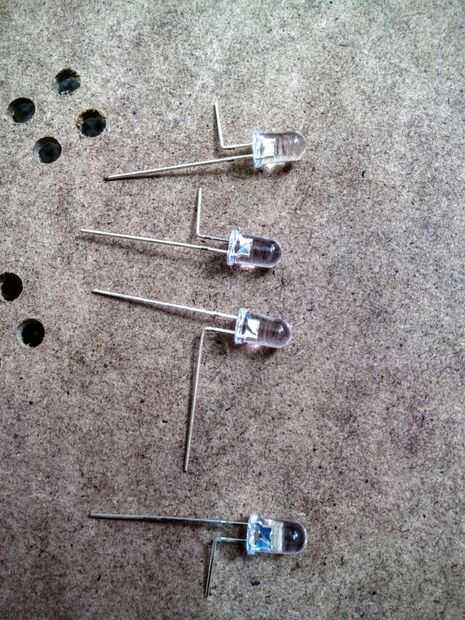

Grupo de los LEDs que usted ha elegido para las horas, minutos y segundos por separado. Empezar con un color de LED y con grupos de 4. Doblar el cable del ánodo de todos los 4 LEDs a 90 grados del cuerpo. Vea la foto. Inserte el primer LED que será la base LED alrededor de los cuales se planeará los otros 3 LEDs. Si el LED no se desliza en la ranura, pls use la broca un poco más aquí para Polaco/buff el interior del agujero para que el LED se desliza cómodamente en pero no debe ser demasiado flojo en conexión. Alinee los otros tres LEDs de tal manera que todos los ánodos LED 4 están en un montón y los cátodos están apuntando hacia fuera. Ahora con cuidado doble los cátodos cuidadosamente con un alicate de punta larga para formar una especie de puente de estructura con cada uno lleva tocar otros. Tenga cuidado para asegurar que en ninguna parte los ánodos y cátodos se toquen. Vea la foto.

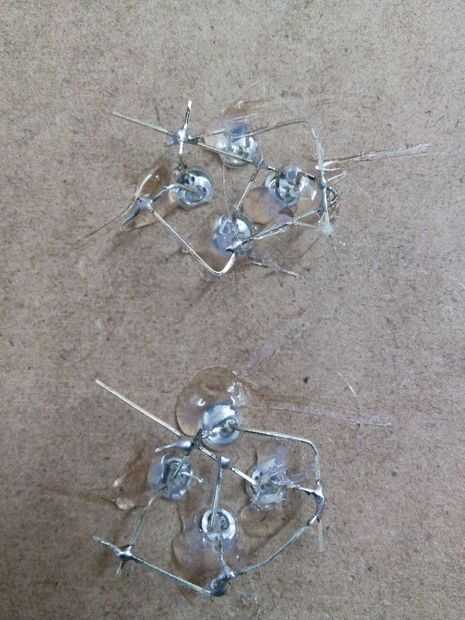

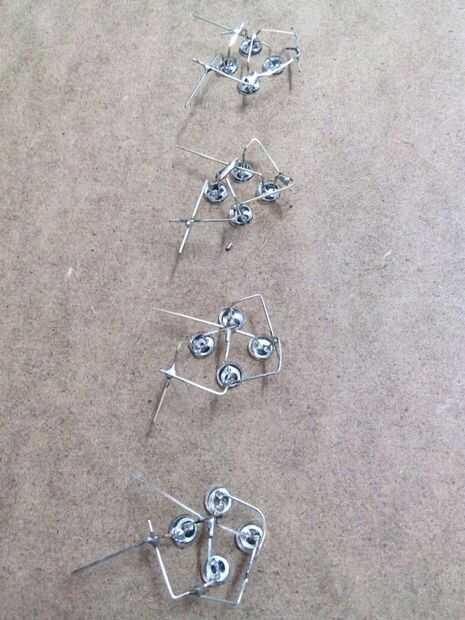

Ahora soldar los cables entre sí, como nosotros les habíamos agrupado para que los 4 LEDs están conectados en paralelo. (Asegúrese de que seleccione todos los LEDs de un color del mismo lote/manojo/fabricante para evitar diferencias en los voltajes de la impulsión o variaciones de brillo como nosotros los estamos agrupando en paralelo en grupos de 4).

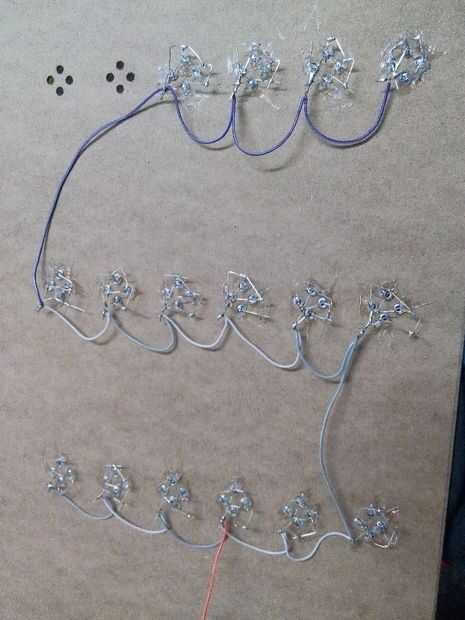

Una vez se han soldado todo el LED conduce junto a agrupar, use multistrand cables para conectar los ánodos juntos como nos dirigiremos a través de sus cátodos a la luz individualmente cada racimo.
El tablero de exhibición de prueba:
Una vez que la soldadura es completa, conecte una fuente de 5 voltios en serie con un 680 ohmios o una resistencia de 1 Kohm en serie (obligatoria para que no quemar LEDs con alta tensión mientras revisa) y comprobar cada LED cluster individualmente para la iluminación y alineación. Correcciones en la alineación de los LEDs se pueden hacer ahora según sea necesario. Una vez que esté satisfecho en la pantalla, uso pistola de pegamento caliente y sello de los LEDs en sus lugares (LEDs tienden a pop de sus ranuras cuando perturbado ligeramente debido a la tensión de sus cables de post soldadura) utilizan cantidades liberales de hotglue entre los LEDs y el base de cartón para asegurarse de que no se movió cuando tiró o se movió una vez que el pegamento se haya enfriado.
