Paso 1: PCB

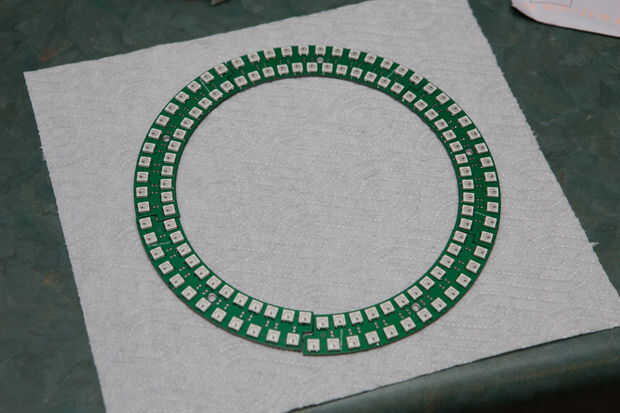

La idea del diseño era crear un anillo, puesto que algunos de los fabricantes de PCB baratos se envían 5 o 10 piezas de su diseño único, pensé que sería inútil comprar una PCB de 20cmx20cm y entonces de basura 80%. Prototipos con los tableros que grande es mucho más caro que las placas pequeñas de 5cm cuadrado. Sin mencionar que habría pagado por 5 piezas y sólo estaría utilizando 1.

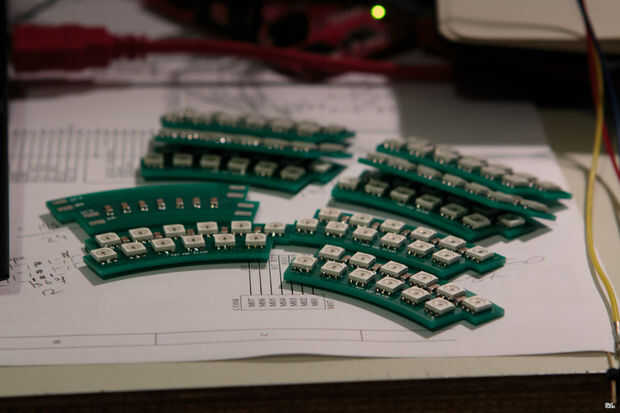

La solución fue crear un pequeño segmento de arco, que sería idéntico y podría ser Margarita juntos. Diseños iniciales implicó una conexión de datos/reloj/cierre/power datos entre tablas. cada tablero sería entonces necesita registrar un cambio de serial y algunos conducción electrónica en disco los LEDs, esta solución funcionaría perfectamente bien, excepto que sólo proporcionaría un binario de la salida a los LEDs. Quería más que colores.
Mover a otro pensamiento, LED controladores. Básicamente, esta habría sido una configuración electrónica similar al reloj equinox. Que realmente tomé un poco de inspiración de. Esto habría utilizado un montón de espacio en el PCB y realmente habría aumentado mucho el costo total.
