Paso 3: Soldar los componentes en perfboard!!!!
Una vez finalizada la prueba y cuando todo está funcionando bien su tiempo para hacer el circuito permanente mediante la implementación en el perfboard o diseñar tu diseño de PCB utilizando varios diseño herramientas como águila y conseguirlo fabricado.

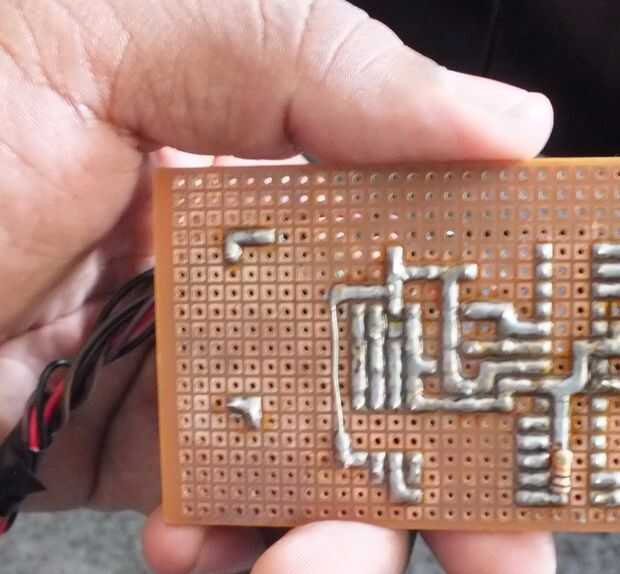

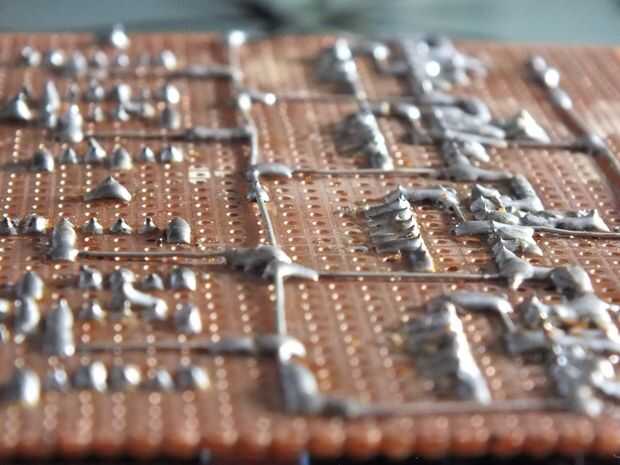

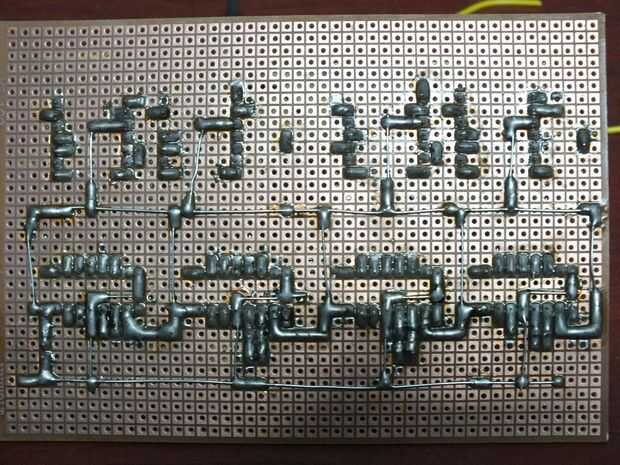

El primer paso para soldar los componentes es colocarlos cuidadosamente en el perfboard con el fin de facilitar las conexiones entre los distintos componentes. Organizar los diferentes componentes según sea necesario y empezar a soldar según el diagrama del circuito.

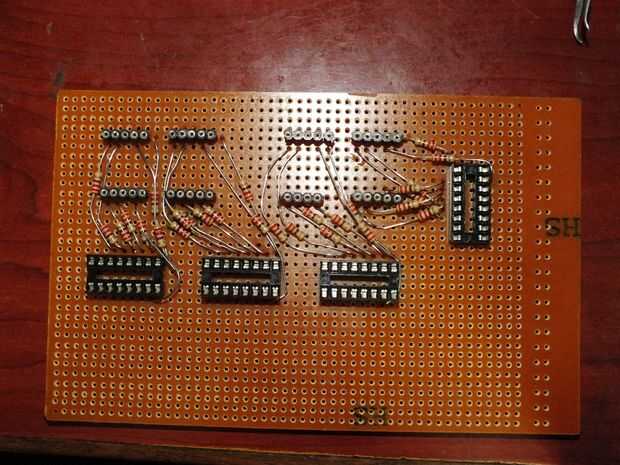

Siempre uso IC bases en lugar de real IC para soldar en el perfboard. Reduce el riesgo de quemar el IC mientras se suelda y también proporciona una opción para cambiar de un IC en caso de daños que en el futuro.

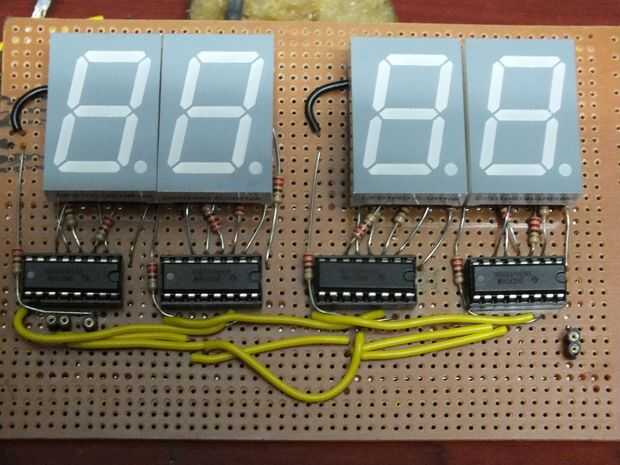

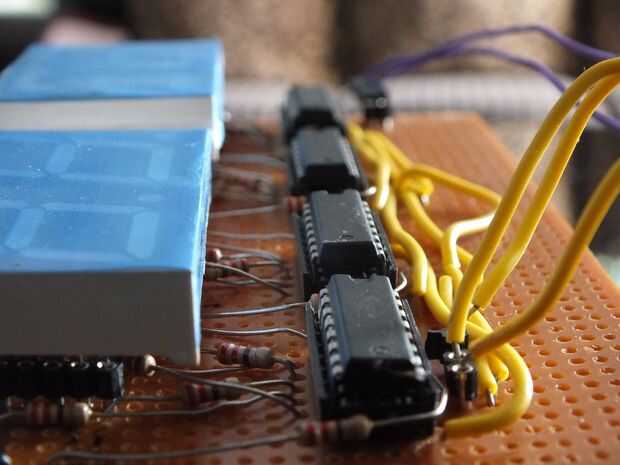

Utilizar encabezados femeninos para las 7 exhibiciones de segmento en lugar de soldar directamente puede que necesite cambiar en el futuro en caso si no te gusta el color de la misma, o si se daña.

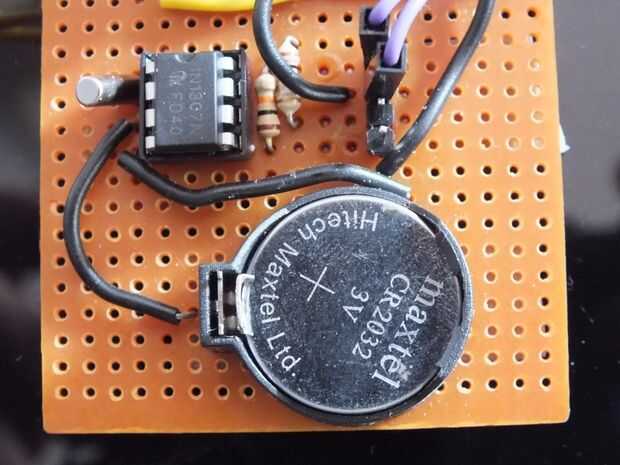

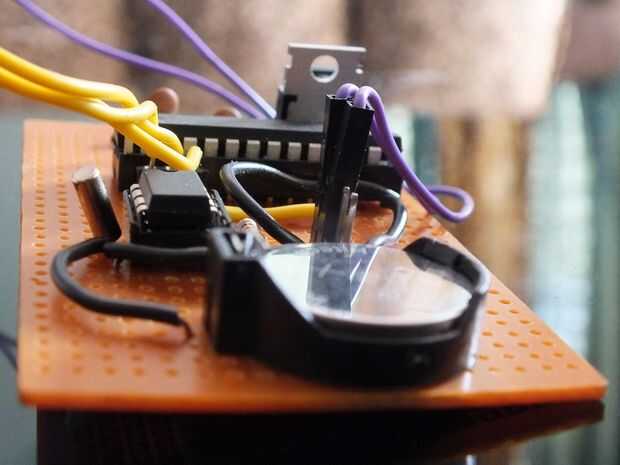

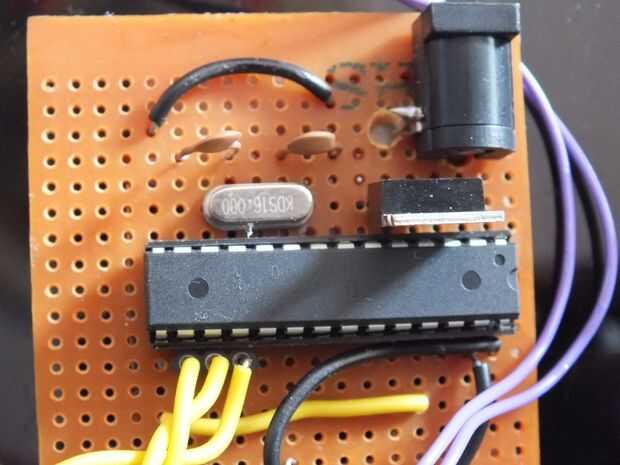

Soldar el circuito para el microcontrolador y el RTC (si el módulo no está disponible) siguiendo los pasos anteriores.
Asegúrese de que ha cargado el programa antes de colocar el Atmega 8 IC en su base.
