Reloj de pulsera de matriz de puntos de Arduino DIY (10 / 13 paso)

Paso 10: Cargar el programa

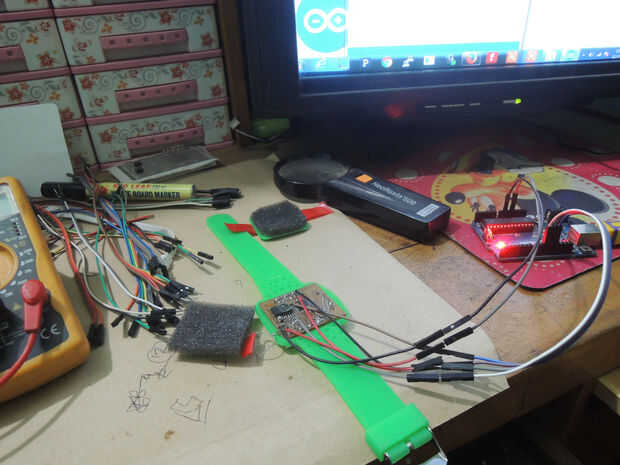

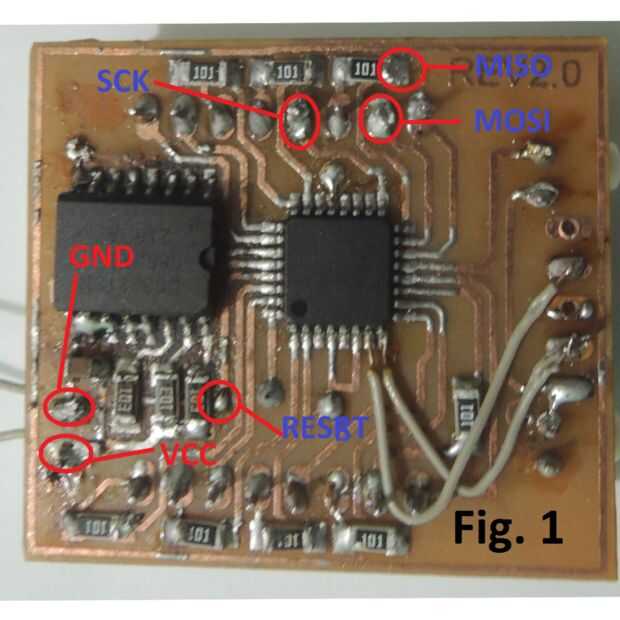

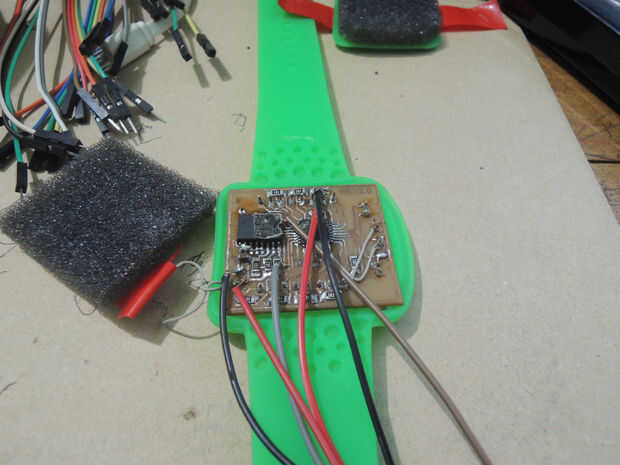

Nuestro programa está listo. Es el momento para cargar el programa. Usé el modo programación ISP para programa chip ATmega328. Después de soldar IC a la placa PCB temporalmente soldadura seis cables de puente a MISO, MOSI, SCK, RESET, VCC y tierra perno (Fig. 1). Todos los pines son marcados en el diseño de PCB. Conectar el pin Reset, MOSI y MISO SCK de la Junta a Arduino pin 10, 11, 12 y 13 respectivamente a través de cable de puente. Conectar VCC y tierra patillas a Arduino 5V y GND respectivamente.

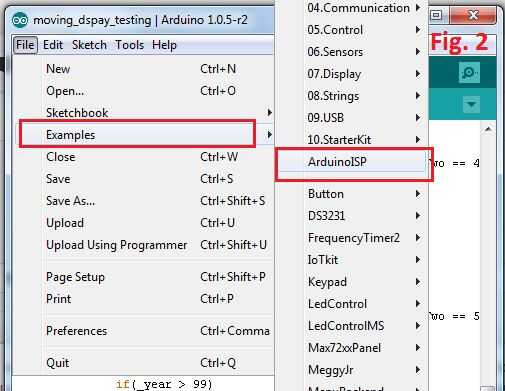

Ahora, cargar programa Arduino ISP por ejemplo a tu arduino uno junta (Fig. 2). Ahora arduino uno actuará como programador ISP.

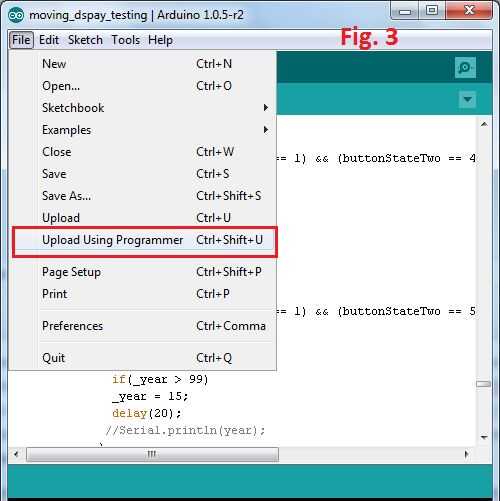

Abra el dibujo de reloj y seleccione subir usando programador en el menú de archivo (Fig. 3). Espera un rato, su programa se subirá al chip ATmega328.

El bosquejo completo se adjunta aquí.

Archivo zip incluye biblioteca bosquejo completo y necesario.
