Reloj de pulsera de matriz de puntos de Arduino DIY (3 / 13 paso)

Paso 3: Diseñar la disposición del PWB

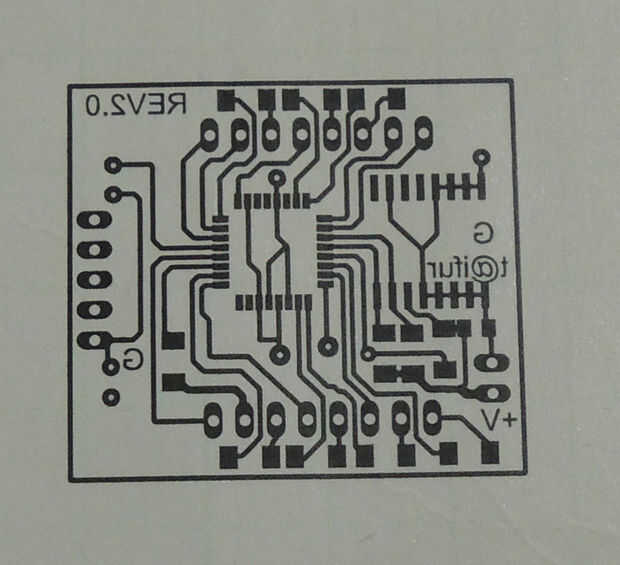

He tratado de mantener el tamaño del PCB como iguales que la exhibición de la matriz. Dos posiciones de botones se mantienen en el lado derecho del tablero. Traté de mantener la ruta inferior mínimo porque usé solo lado PCB y conectar la ruta de abajo por el cable de puente.

Fichero de la placa de águila y una versión en pdf se adjunta aquí. Desde el esquema ves dos condensador está conectado con el cristal pero no está presente en el pcb. Sin éstos el circuito funciona bien sin ningún problema.
