Reloj de pulsera de matriz de puntos de Arduino DIY (6 / 13 paso)

Paso 6: Para soldar los componentes

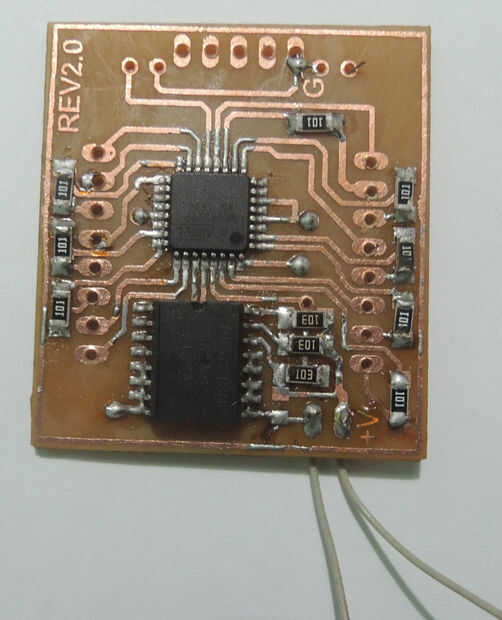

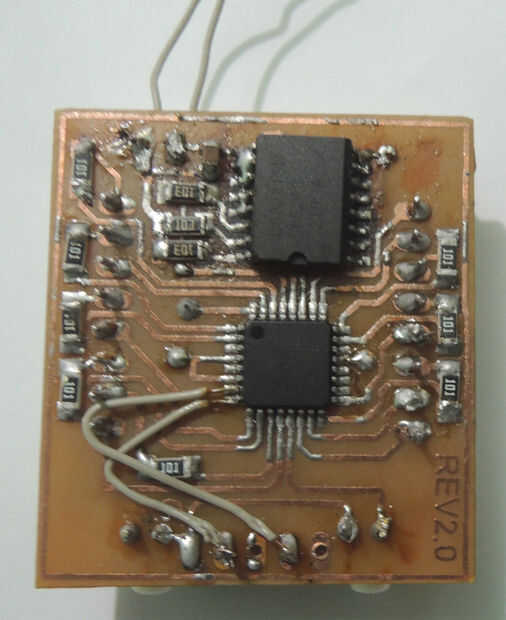

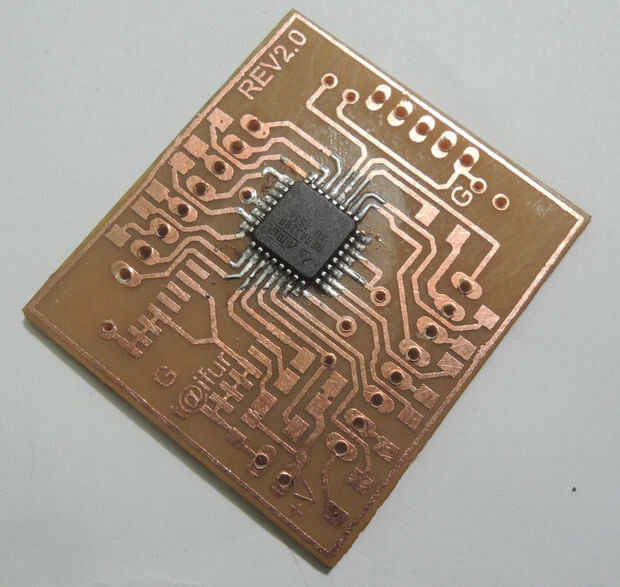

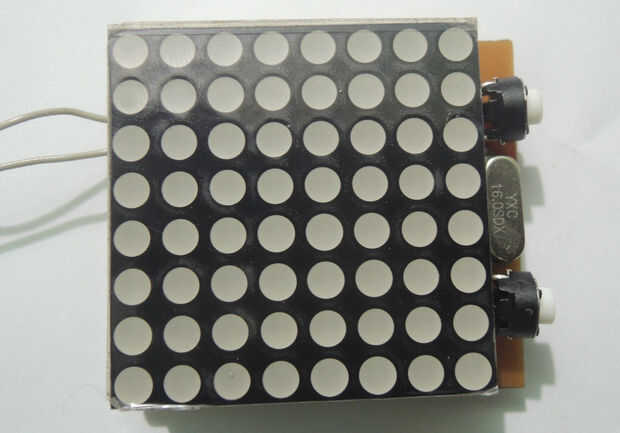

Después de taladrar la placa ahora estamos listos para la soldadura de los componentes. Cuidadosamente la soldadura ATMega328 primero a la pcb. Tiene más pequeño cojín comparar a otras partes de nuestro proyecto. Luego de la soldadura la exhibición de la matriz, entonces RTC y luego resistencia. Tres resistencia de 10K se utiliza en el proyecto. Dos se utilizan para tirar para arriba de SDK de RTC y el SCL y el otro que otra es para el pullup el pin de reset del ATMega328. Los otros ocho resistencias son 100 ohmios.

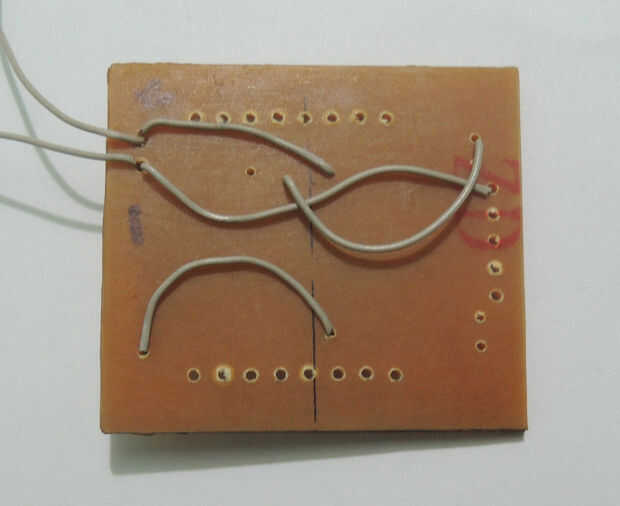

Si usted ha utilizado una placa de PCB de lado como yo, ahora conectar las rutas de la parte inferior de alambre grueso aislado puente.

Si usted es nuevo en SMD que suelda te recomiendo ver el vídeo antes de empezar a soldar.

Video: EEVblog #186 - soldar a Tutorial parte 3 - montaje en superficie

Sparkfun: SMD cómo - 2
