Reloj de pulso de Arduino DCF77 (3 / 13 paso)

Paso 3: circuitos

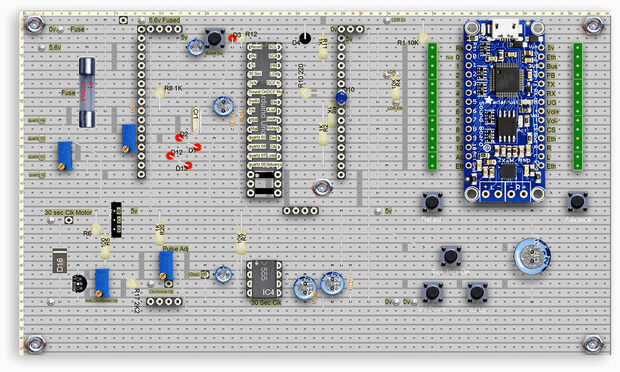

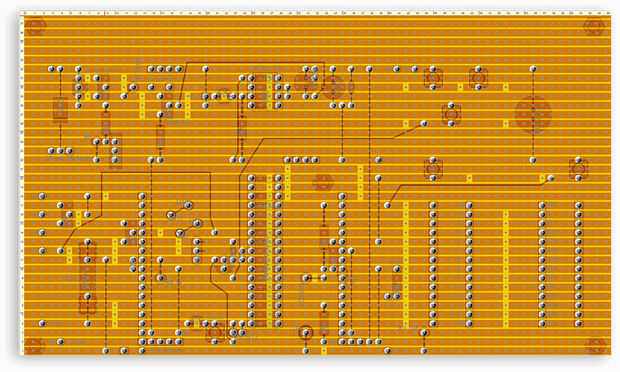

Fig de tablero principal Vero 1 con volteado hacia abajo Figura vista trasera 2.

El microcontrolador Atemega 328 proporciona DCF77 decodificación y visualización de la hora correcta y también proporciona pulsos de sincronización para el pulso de tablero y 30 segundos de sonido para el temporizador 555 IC. Exacto la longitud del pulso para la operación de las esclava por minutos y horas se obtiene mediante un resistor ajustable de 30 segundos.

Hay 2 salidas para conducción motores de movimiento analógico de cuarzo esclavo, 1 se utiliza para los segundos analógicos en este reloj y el otro es repuesto que ambas salidas son ajustados por resistencias variables en cada salida. Protección de polaridad inversa es proporcionada por un diodo para que la fuente de alimentación se ajusta para dar 5v en el lado protegido del diodo.

El tablero tiene 6 a bordo interruptores momentáneos táctiles para controlar lo siguiente:

Reset del microcontrolador.

1 hora de retraso. Las pantallas digitales LCD y LED se ajustan automáticamente cuando los relojes se vuelven a la época de invierno. Cuando se presiona el botón de "Retraso" que espera para los próximos 30 segundos el reloj de pulso y luego se detiene el esclavo hora y minutos de movimiento hasta que pasen 120 pulsos. Esto detener el movimiento analógico de minutos y horas para 1 hora exactamente y luego comenzar de nuevo. La pantalla LCD mostrará "Invierno Retard" y también mostrar el número de perder 30 segundos pulsos.

1 horas de antelación. Las pantallas digitales LCD y LED se ajustan automáticamente al avancen los relojes para tiempo de verano. Cuando se presiona el botón de "Avance" el reloj comienza a avanzar el movimiento analógico de min y hora una vez por segundo. El movimiento debe ser avanzado un extra 120 pulsos pero como esto tendrá 2 minutos para completar pulsos adicionales serán necesarios para mantener el movimiento en el tiempo a medida que avanza. Hace esto sin contar pulsos de avance en 0 y 30 segundos. La pantalla LCD mostrará "Avance de verano" y también muestra el número de 30 pulsos segundo avance. Esta cuenta se detendrá en 0 y 30 segundos.

Tick Tock en. En encender o reiniciar que el reloj está configurado para modo silencioso y no pulsos son enviados a la tarjeta de sonido. Al pulsar este botón los pulsos son enviados a la tarjeta de sonido para jugar el tick tock sonido. La tarjeta de sonido de encendido no recuerda la última configuración de volumen para de esta manera sonidos fuertes no se envían hasta que se pulsa el botón, por ejemplo en la interrupción de la energía en medio de la noche.

Volumen + y - cuando el sonido del TIC-TAC está reproduciendo estos control botones del volumen.
