Paso 4: esquema

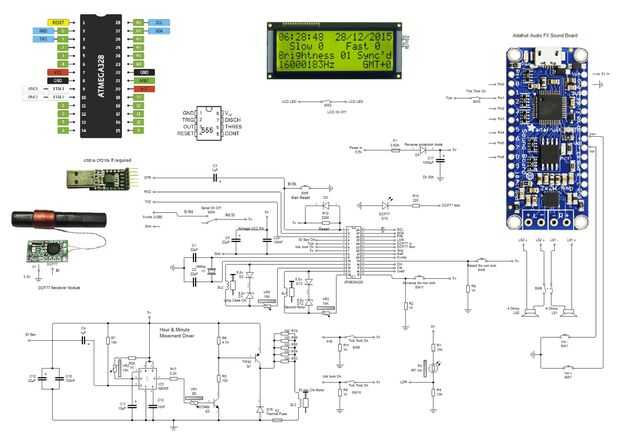

Esquema mostrado es para un Arduino UNO (microprocesador Atmega 328) integrado en la placa de circuito. Puede utilizar un Arduino precompilado como es un cristal de cuarzo a bordo no un resonador.
La biblioteca utiliza para este reloj necesita una hora exacta en el Arduino para bloquear en la frecuencia de DCF77. Placas Arduino moderno no utilizan un cristal de cuarzo (una que ves en el tablero es para el puerto serie) pero un resonador cerámico inferior de 16MHz. Es muy fácil quitar el resonador y reemplazarlo con un cristal de cuarzo y un par de condensadores. He modificado mi Arduino UNO y funciona perfectamente con la biblioteca.

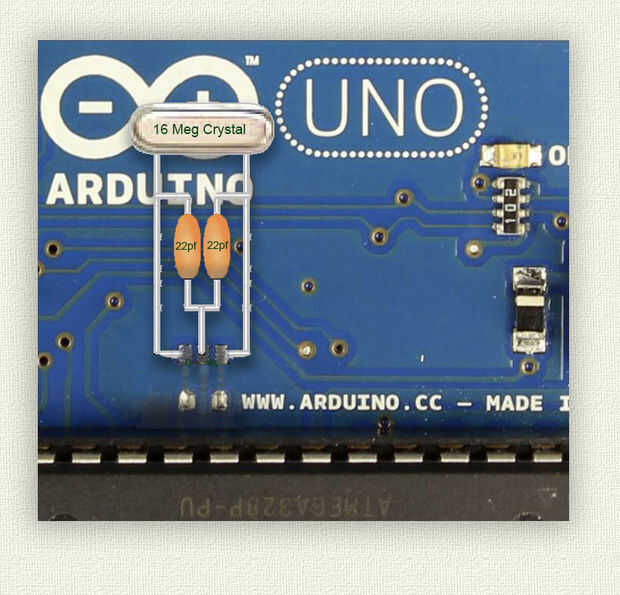

la Fig 2 muestra una tabla modificada de UNO.

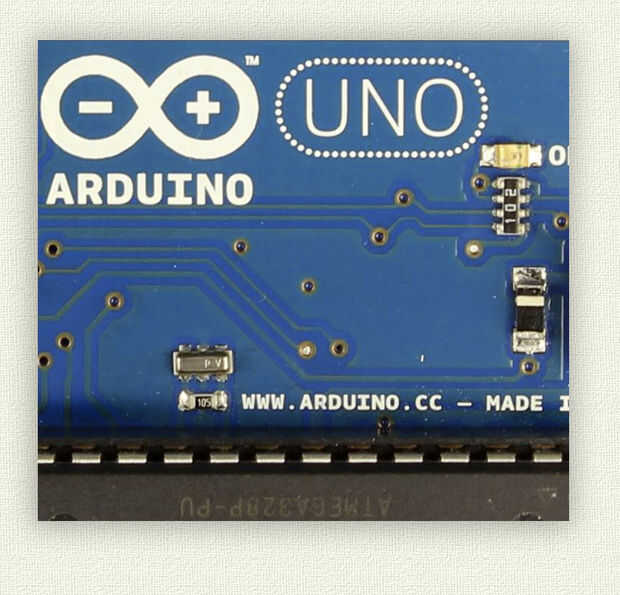

Fig 3 muestra un cierre para arriba del tablero original con resonador en lugar.

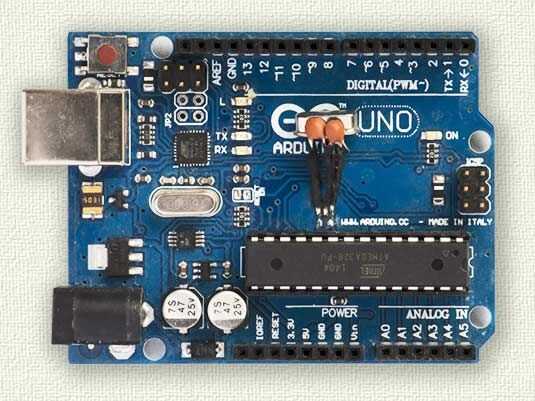

la Fig 4 muestra el nuevo cristal de cuarzo y los condensadores en lugar.

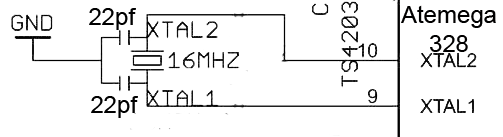

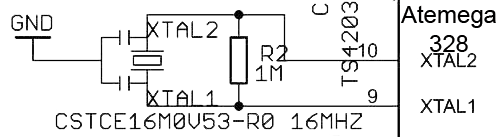

higos 5 y 6 muestran el esquema para el resonador original y luego el cristal de cuarzo, respectivamente.
