Reloj de pulso de Arduino DCF77 (6 / 13 paso)

Paso 6: Segundos movimiento modificación

El segundero es conducido por un tipo de Lavet, motor de escalonamiento.

El motor proviene de un movimiento de reloj de cuarzo con el tablero de control de cuarzo cortado. El motor requiere de corriente muy baja para manejarlo y puede conducir directo de la salida del Arduino a través de un resistor de trimmer. La resistencia se utiliza para ajustar la corriente al motor así que trabaja sin ser expulsados más.

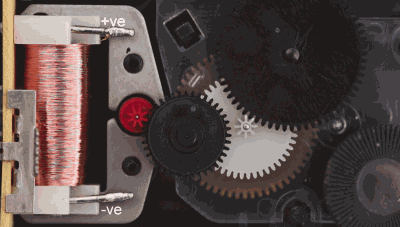

El motor es conducido mediante la inversión de la polaridad a la bobina de coche que causa el rotor dentado de imán permanente (en rojo fig 1) gire 180°. El rotor dentado continuará a girar en la misma dirección cada vez que se invierte la polaridad del motor del coche. 2 pines de salida del Arduino se utilizan para el motor con el 1 pin siempre lo contrario a la otra.

Hay muchos tipos de movimientos de cuarzo pero las instrucciones a continuación deberían funcionar para la mayoría.

Fig.2

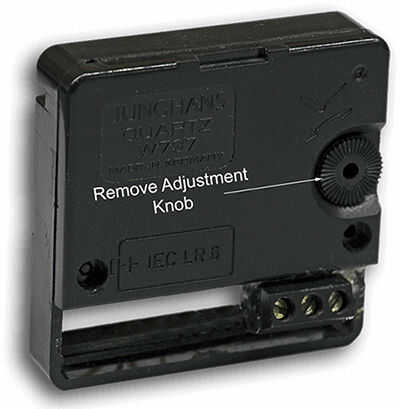

Empezar por quitar la perilla de ajuste (no siempre es necesaria).

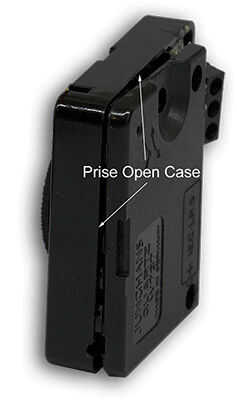

Fig.3 cuidadosamente hacer palanca el caso aparte con los dedos o con un cuchillo de plástico. En algunos casos son 2 lengüetas plásticas que tienen que ser además lejos para liberar el caso.

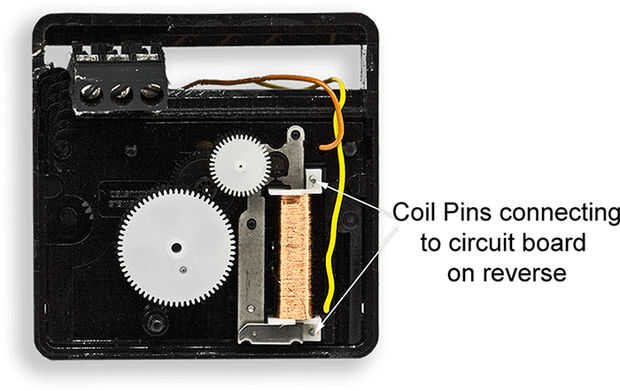

Fig.4 una vez retirada la tapa se expone el movimiento. En algunos movimientos de la placa de circuito impreso puede ser ahora acceso (fig.6) pero en este movimiento la parte inferior de la caja tiene que ser tirado lejos así y la vuelta. Puede vale la pena tomarse algunas fotos en este momento con su teléfono móvil en caso de caen los engranajes pequeños. Observe que esta foto muestra ya los nuevos cables conectados a los pines de la unidad de bobina.

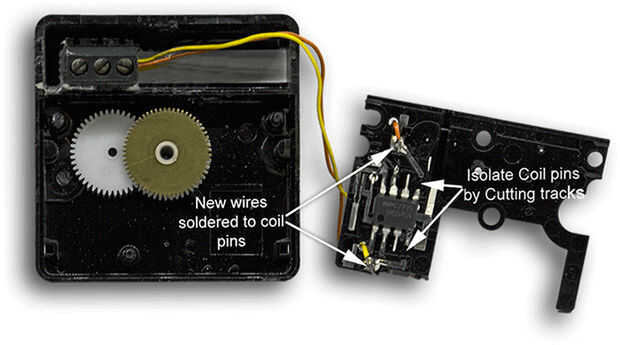

Fig.5 muestra dos conexiones para el circuito integrado que se han cortado lejos y los nuevos cables estén soldados en su lugar. Una vez que esto se ha completado el movimiento es reunido detrás invirtiendo el anterior.

Empuje una segunda mano y compruebe que el reloj brevemente conectar los cables a través de una 1.5v batería - la segunda mano debe caminar. Brevemente conecte los cables a la batería de nuevo pero esta vez invertido y el reloj debe caminar otra vez.

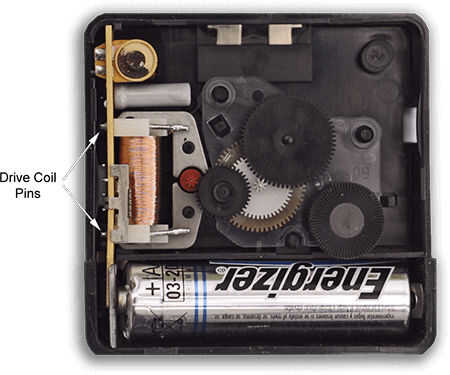

Fig.6 muestra un movimiento alternativo con la tapa quitada. Deslice la placa y corte cualquier tachuelas a la unidad de pines de la bobina con un cuchillo luego suelde los cables a los pines.

Para asegurarse de que hay espacio para el caso de cierre sólo corta una ranura pequeña en medio ot el caso para permitir que los nuevos cables pasar a través.

Leer más allí es un desmontaje de movimiento agradable que muestra aquí instructable cuarzo reloj
