Reloj de pulso de Arduino DCF77 (7 / 13 paso)

Paso 7: Analógica minutos y horas del movimiento

Los minutos y horas son impulsados por un movimiento del reloj esclavo segundo 30. Estos movimientos fueron utilizados en oficinas y escuelas en el Reino Unido y están disponibles en Ebay. Dependiendo de su localización habrá diferentes tipos de movimientos de esclavos disponibles que pueden requerir intervalos de pulso diferentes y tensiones. Usted tendrá que modificar el código y o controlador etapas dependiendo del tipo.

Hay resistencia de 5 x 100 ohm conectado en paralelo a la bobina de unidad de este reloj para obtener el equivalente a una resistencia de 16 ohms. Como se conectan en paralelo la potencia de la resistencia sube por lo que puede manejar fácilmente el par de vatios para 200mS de la bobina de coche.

También conectado a la bobina del coche (físicamente) es un fusible térmico nominal a 100° C. Esto es sólo una medida de seguridad en caso de que hay un error en el circuito y la bobina de coche consigue encendida permanentemente. Yo nunca he visto encenderse apenas consigue caliente.

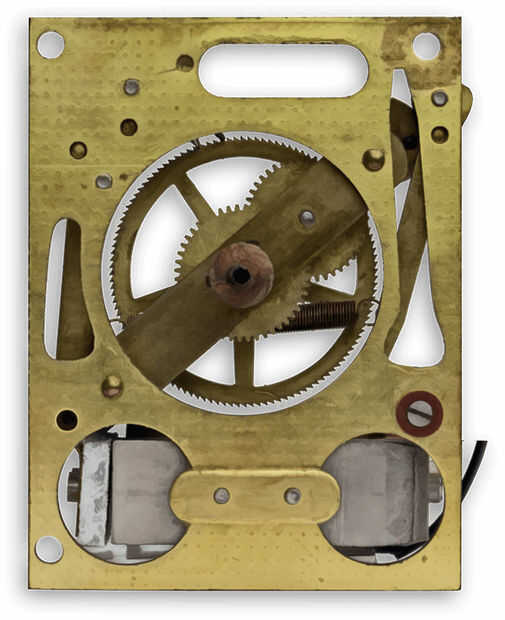

Figura 1 muestra un lazo animación del movimiento que un pulso de 30 seg. Es 1 pulso de unas centenas milisegundos cada 30 segundos. La podadora en el circuito puede ajustarse para dar un impulso de accionamiento agradable lo suficiente como para conducir sin más impulsado.

Las partes y el funcionamiento son los siguientes.

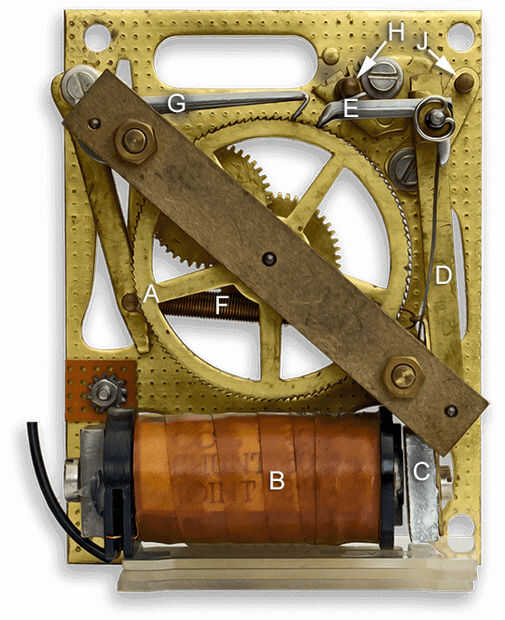

Fig 2 A es la principal rueda de trinquete, tener 120 dientes B el electroimán funcionamiento C la armadura D la palanca de la armadura E el trinquete motriz, que se mueve el diente de una rueda de trinquete en la liberación de la armadura F la primavera conducción, que normalmente mantiene el trinquete motriz en relación con la rueda de trinquete y la armadura del electroimán G la palanca de parada de espalda , que previene el movimiento de la rueda de trinquete cuando la armadura es atraída, como puede ser posible de vibraciones o en los relojes con esferas expuestas - por la presión del viento en las manos H la parada de impulso, que evita que la rueda de trinquete que movió más de un diente por impulso y, con el trinquete E, cerraduras de la rueda de trinquete entre pulsos J el tope limitador de movimiento , que limita el recorrido de la armadura, y

Al electroimán B es activado por un pulso del reloj maestro, la armadura es atraída C, trinquete E es propulsado hacia la derecha contra la presión del muelle F y cae en el siguiente diente a rueda de trinquete. Cuando el pulso cesa, resorte F impulsa la pata! E hacia adelante y la rueda de trinquete gira un diente, equivalente a un medio minuto en el dial. La mano de 'minutos' se une al. rueda de trinquete que también impulsa la manecilla a través de un tren de engranajes con una relación de reducción de 12 a 1.

Corriente de funcionamiento el funcionamiento actual del movimiento es de 250 mA. La resistencia de los electroimanes es entre 7.5 y 10 ohmios y pueden conectarse en circuito sin referencia a la polaridad.
