Reloj de Robot Delta (6 / 8 paso)

Paso 6: Placa de circuito principal

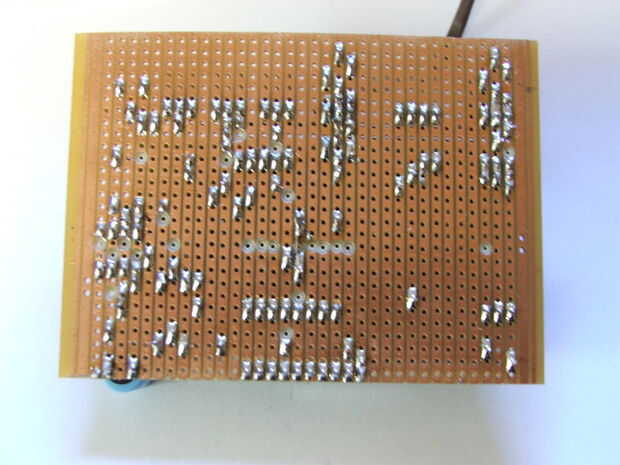

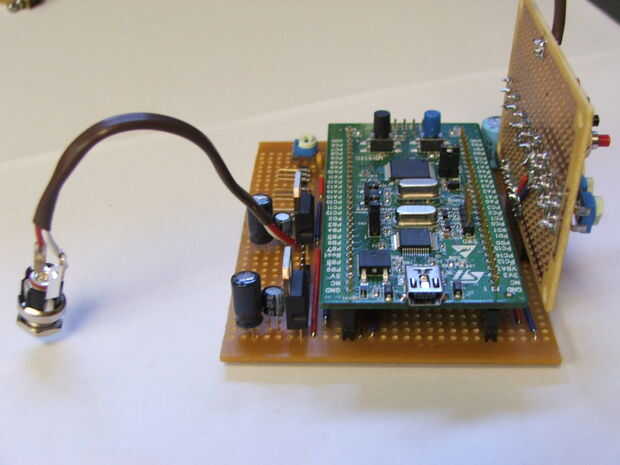

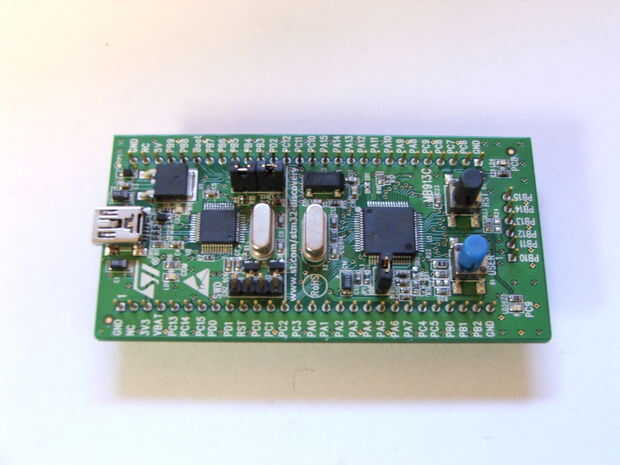

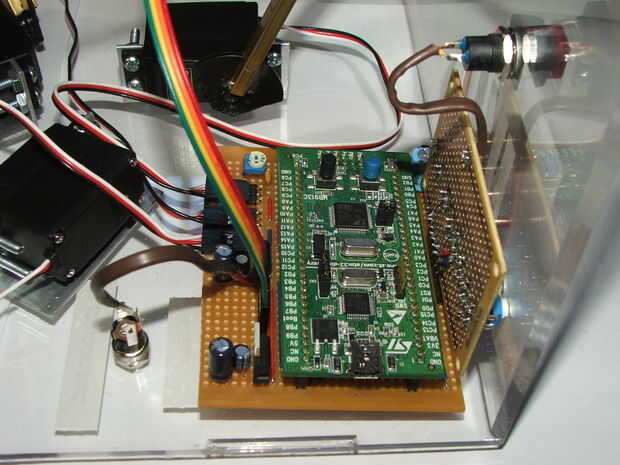

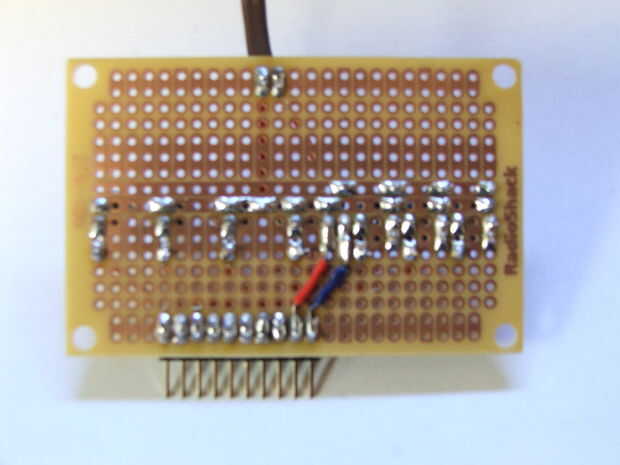

La placa de circuito principal se basa en el STM32 Discovery Junta. No entraré en demasiados detalles como personas son propensas a tener sus propias preferencias en cuanto a que microcontrolador que desean utilizar. El esquema adjunto debe servir como un buen punto de partida.

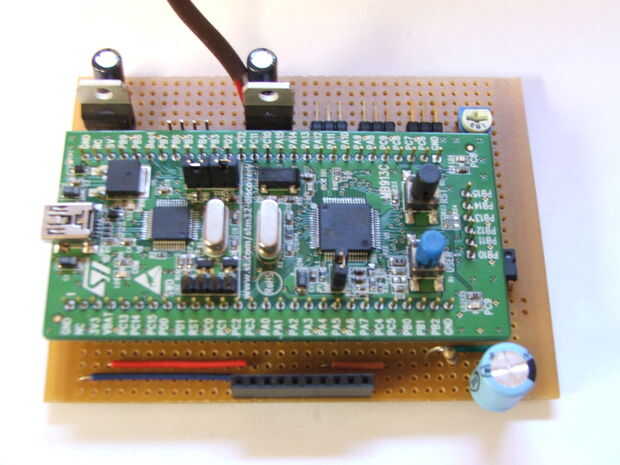

La energía es suministrada por dos 7805 reguladores, uno dedicado a la conducción de los servos mientras el otro proporciona la energía para el resto del circuito.

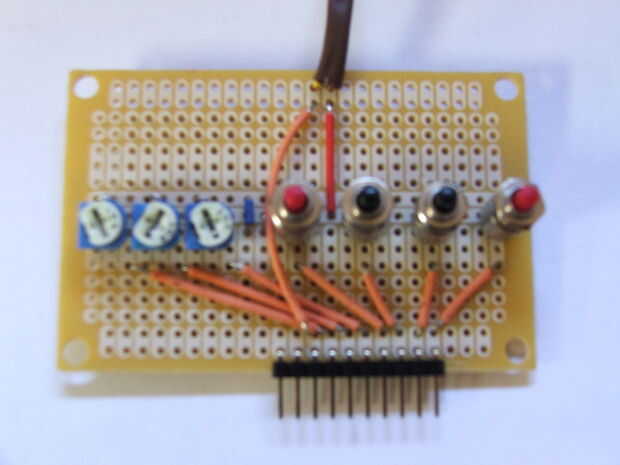

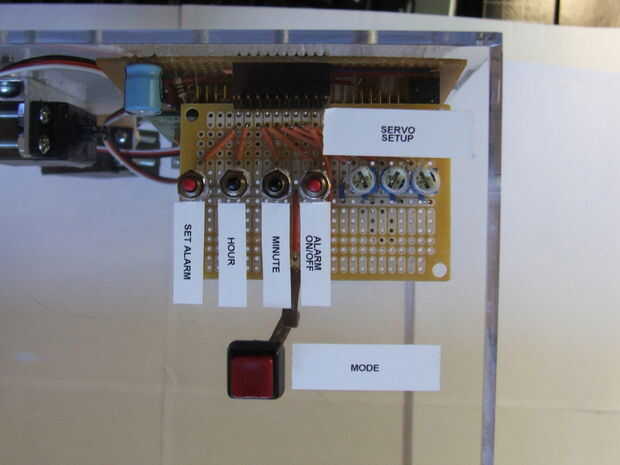

Hay cinco botones para proporcionar las siguientes funciones

  • Modo de
  • Sistema de alarma (mantener pulsado y usar botones de hora/minuto)
  • Hora fijada
  • Minutos de juego
  • Alarma On/Off

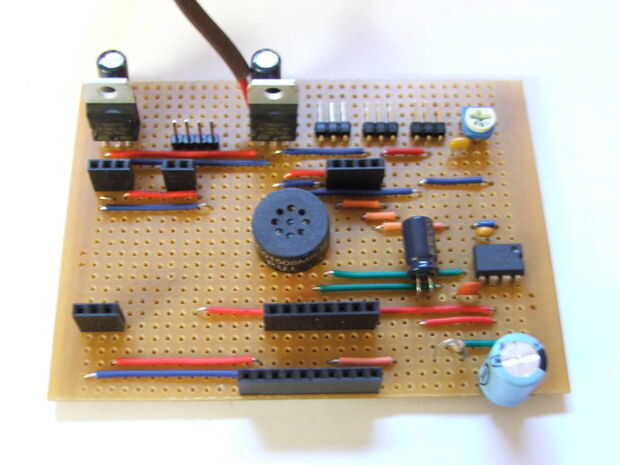

Se utiliza un amplificador de Audio LM386 para conducir un altavoz de 8 Ohm para la alarma.
