Reloj de tiempo de Arduino IoT (3 / 15 paso)

Paso 3: Preparar el recinto del proyecto

Ajuste las clavijas de montaje

Estaremos mouting el Arduino y sensores ambientales en un recinto de proyecto al que todo juntos y para evitar los cables colgando. Sólo utilizaremos la parte inferior la mitad del recinto ya que los sensores deben ser abiertos al aire para funcionar correctamente.

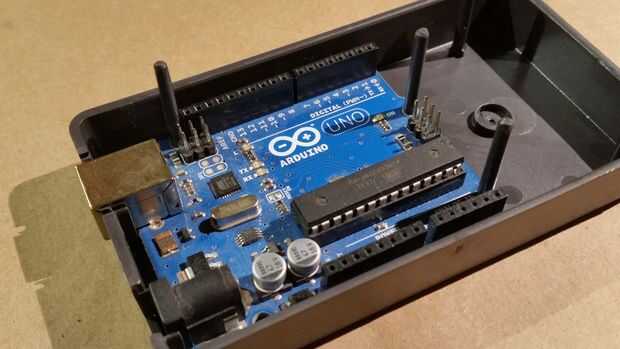

Hay una pequeña modificación que deba hacerse al recinto para montar correctamente el Arduino. Hay cuatro clavijas dentro del recinto que vamos a usar para montar el Arduino en vez de usar tornillos. Sin embargo, estas clavijas son demasiado altas para colocar el escudo CC3000 encima del Arduino, por lo que se cortan más corto.

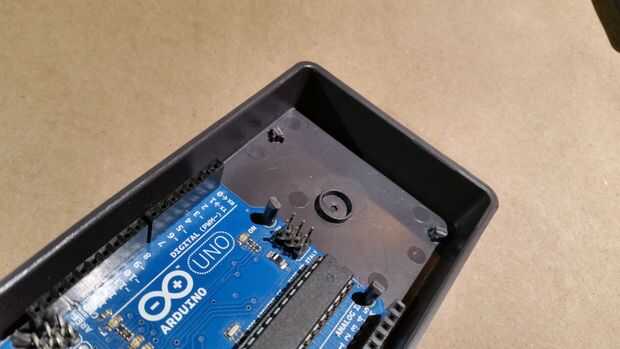

Usando un cortador de alambre, recortar las espigas a 1/2 pulgadas de alto. Tenga cuidado de tus ojos al hacerlo porque los extremos de las clavijas podrían disparar a alta velocidad.

Montar el Arduino

Con las clavijas de montaje ajustadas hacia abajo, coloque la placa Arduino en el recinto del proyecto con el puerto USB y conector mirando hacia la parte inferior del recinto del barril.

No colocar la pantalla CC3000 a Arduino bastante todavía. Sólo para dar una vista previa de los pasos por venir, se montar los sensores en el espacio vacío por encima de la Arduino. Luego montaremos el escudo CC3000 con los cables funcionando por debajo de la pantalla para mantener todo ordenado.
