Paso 8: 3D impreso caja

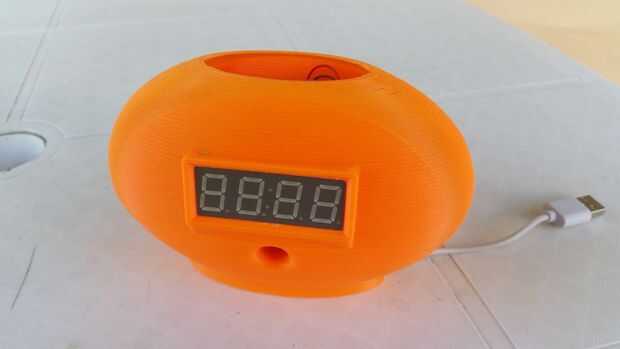

El siguiente es el diseño del recinto. Fue bastante difícil porque la forma es propensa a deformación porque partes de la carcasa externa es de sólo 2mm de espesor. Primero dibujé mock ups de la Pi y todas las piezas y luego diseñó el recinto alrededor de él. La impresión tuvo alrededor de 7 horas en mi suibr 3.2 (que es una impresora bastante lenta) en la profundidad de capa de 0.25.

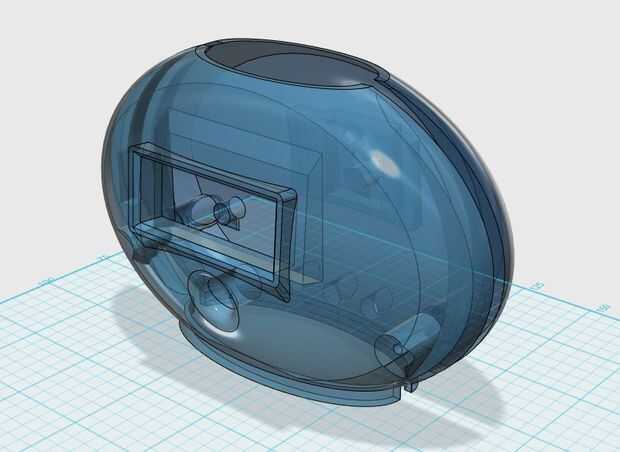

El esquema adjunto se realiza en el diseño de Autodesk 123D, que creo que es una fantástica pieza de software libre.

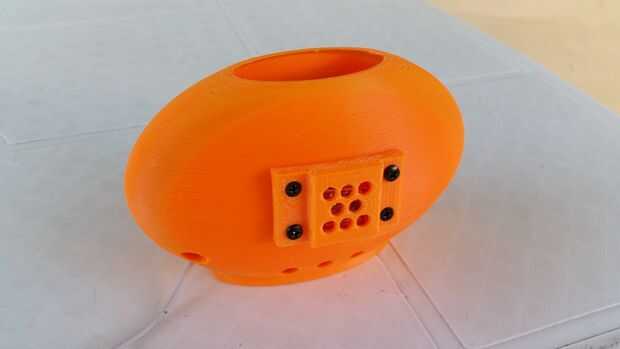

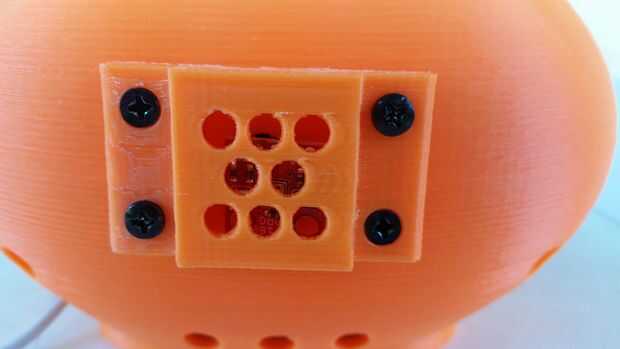

Tenga en cuenta algunos de los agujeros como los necesarios para montar el Pi no son en el diseño como es mejor hacer estos luego en caso de que tu impresión se deforman un poco. Mano firme una broca de 3 mm es todo lo que necesitas. Marca la profundidad en la broca con alguna cinta de enmascarar para que accidentalmente no ir directamente a través de su hr 7 impresión como yo lo hice.
