Paso 4: Construir la pulsera y la electrónica en lo

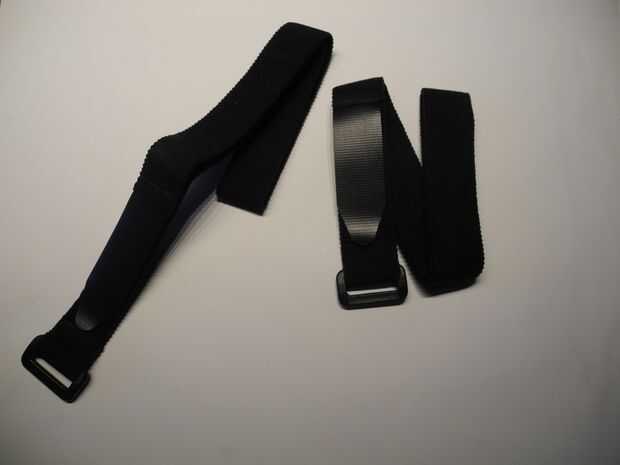

La pulsera se compone de dos correas elásticas de velcro y algunas piezas impresas 3D. Si no tienes acceso a una impresora 3D podría usar una pulsera de cuero grande o integrar la electrónica en una vincha.

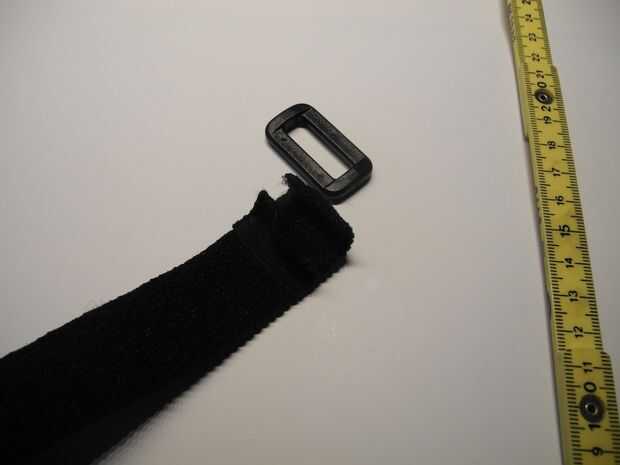

Tuve que acortar mi correas de velcro para ajustar mi brazo. Simplemente córtelos a la longitud correcta con unas tijeras normales y ponga el extremo a través de la parte de plástico. Luego apretó la correa y había pegado con pegamento caliente. Después de hice unas puntadas sólo para asegurarse, en caso de que el pegamento caliente se aflojan.

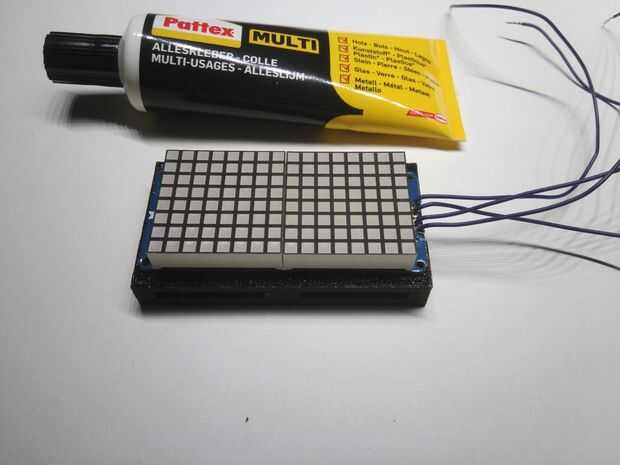

Ahora vamos a poner la matriz en su caso. Comenzar pegando la matriz en la matrix_base. Pegamento de uso múltiple simple funcionó bastante bien para mí. Luego tomar el matrix_top y pegar en la parte superior. Creo que las imágenes dejan bastante claro.
A continuación, tomar los cuatro cables de la matriz y ponerlos a través del orificio en el lado de la sensor_case. Luego cortar 4 otros cables que podría ser unos 7cm de largo. Tome el extremo de un alambre corto y apriételo con el extremo de un cable que viene de la matriz. Tan fácilmente usted puede soldar los dos hilos a una conexión. Hacer esto para todos los 4 cables según el esquema
Después de eso puede soldar el otro extremo de los cuatro cables cortos para el BMP280 tirando de la parte posterior a través del orificio que conduce a la parte delantera de la sensor_case.

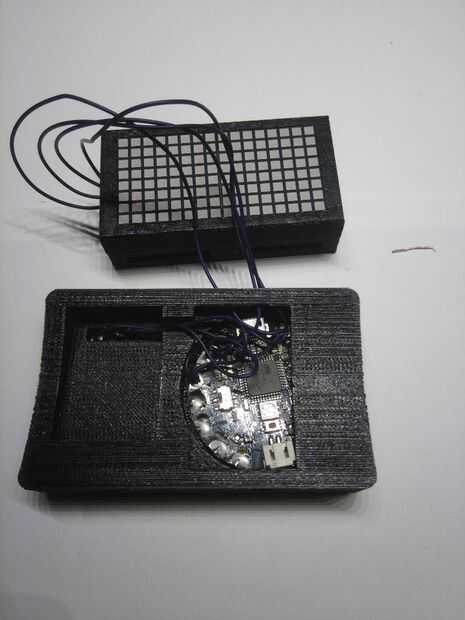

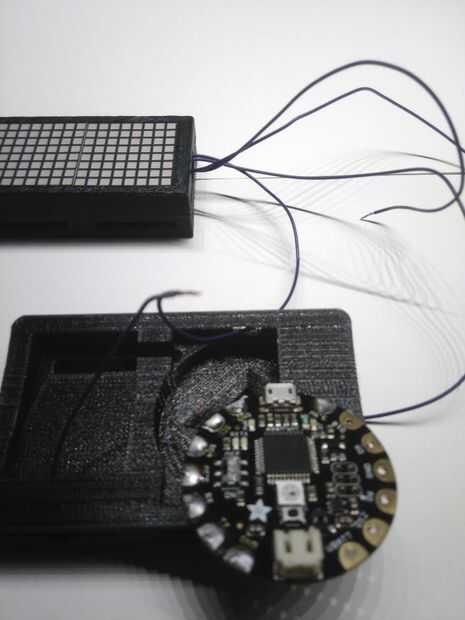

Entonces sólo Deslice la Flora en la convexidad redondeada y pulse el BMP280 en la convexidad del rectángulo. Conectar la LiPo mediante la realización de sus alambres por los agujeros del rectángulo en el lado de la caja.

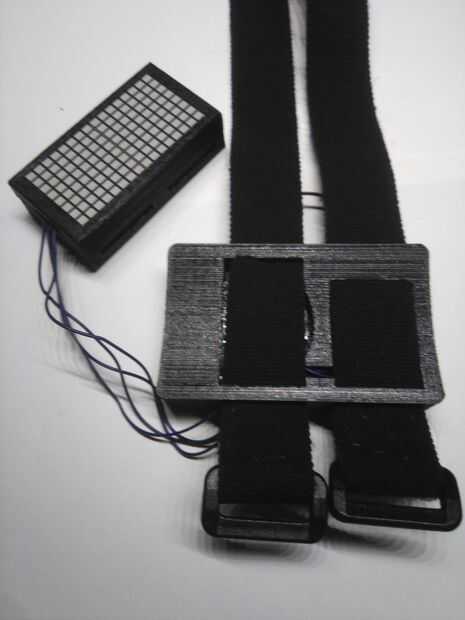

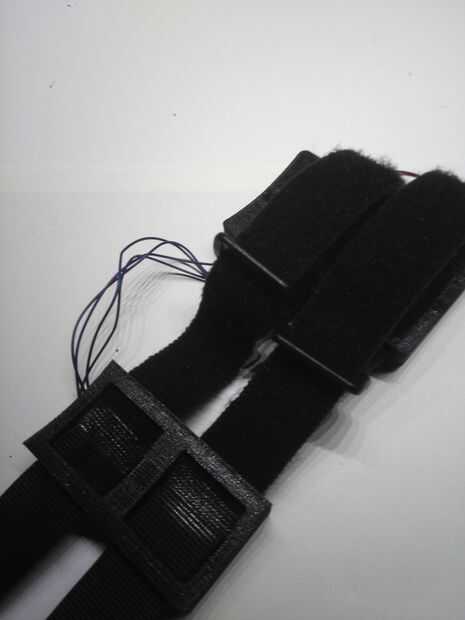

Por último, puede instalar el velcro correas como se muestra en la imagen.
