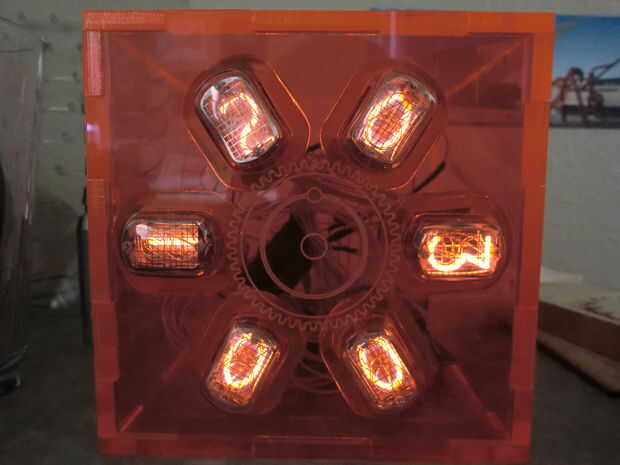

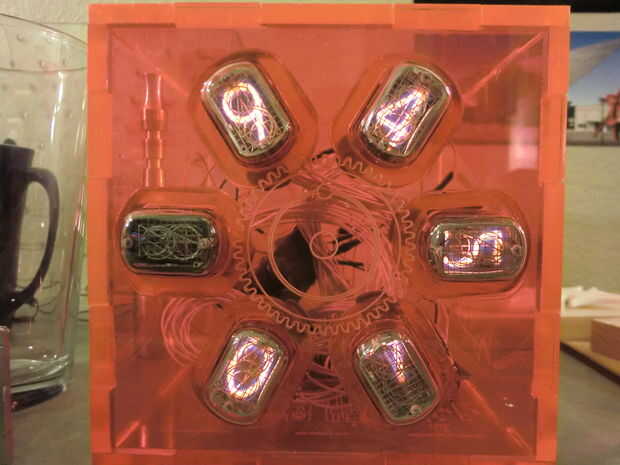

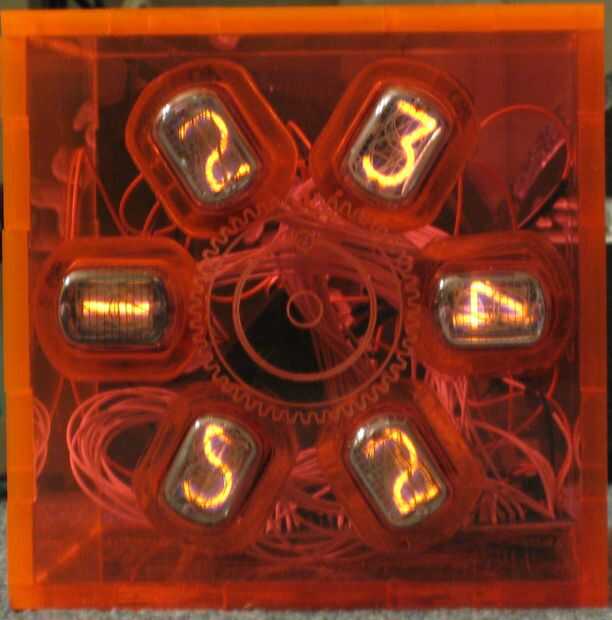

Reloj de tubo de Nixie de pantalla radial

creció mucho después de que los tubos de vacío había dejado de ser utilizado, pero siempre encontré tecnología de esa área a ser fascinante. Tubos Nixie en particular creo que son muy frescos. Se llenan de gas neón y el trabajo por aceleración de electrones de los dígitos a la rejilla en la parte delantera. Realmente tienes un gradiente de plasma colores diferentes como los electrones ganan velocidad; la capa más cercana de los dígitos es una luz naranja, mientras la siguiente capa es de color azul. Sospecho que si vieron correr tubos nixie sobre una cámara de amplio espectro que puede ver ULTRAVIOLETA e infrarroja sería muy cool. Pero estoy divagando. He visto un montón de relojes de tubo nixie alrededor, y pensé que estaría guay hacer mi propia. He utilizado seis tubos de nixie IN-12B de ebay con seis ICs vintage ruso conductor de alta tensión (a lo mejor de mi conocimiento no es ningún equivalente moderno de este IC). Para ejecutar todo, he utilizado un microcontrolador preprogramado controlador de AllSpectrum electrónica. Considera un Arduino para ejecutar las funciones de reloj de programación, por el microcontrolador que allspectrum vende es mucho más avanzado que cualquier cosa que podía programar en un plazo razonable. Diseñé un caso de acrílico que tienen una estética única que creo que separa mi reloj de la mayoría de los otros que puedes encontrar en internet. Entonces utiliza un láser de corte para cortar el caso y pegados todos juntos. La orientación del tubo que utiliza es un poco rara porque yo no quería cualquier tubos boca abajo. En la imagen siguiente, la hora es 12:03. Los números iluminados son mucho más claros en persona, es difícil captar lo que se ven en cámara, pero he intentado mi mejor.
