Reloj de tubo Nixie simple

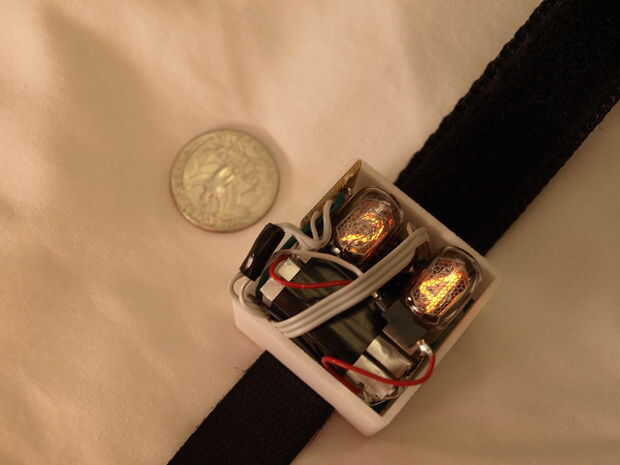

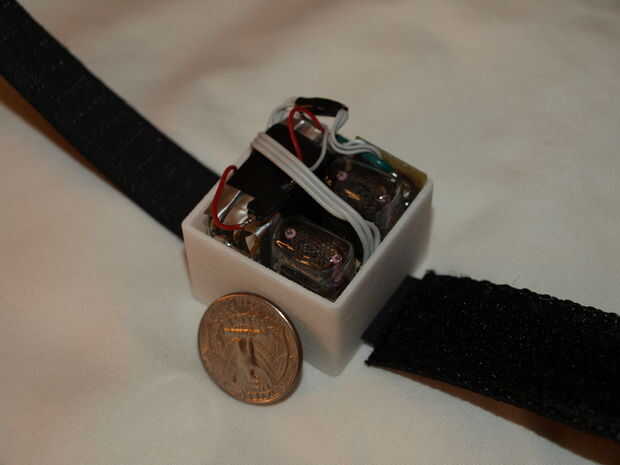

Se trata de una novela nixie tubo reloj de pulsera que hice hace unos años que utiliza un microcontrolador MSP430f169 y dos IN-17 tubos de nixie. Tiene un acelerómetro para que usted sólo necesitará girar su muñeca para mostrar la hora. La alimentación consiste en tres 240 mAh baterías de iones de litio en paralelo, lo que para unos 480 horas (20 días) de espera operación en alrededor de 1,5 mA de corriente (no hacer mucho trasteo para tratar de bajar el consumo) si fuera a ejecutar las pilas secas. Tiempo de funcionamiento real puede ser un poco menos ya que no puede ejecutar las pilas todo el camino. Hice unos pocos errores que, si remedia, podrían permitir la operación más larga. Un error fue que no proporciono una manera para que el acelerómetro para desactivarse, por lo que pude energía sólo una parte del tiempo a disminuir el consumo de energía. Otro error es que he diseñado en un único botón para ajustar el tiempo. Este botón sólo aumenta los minutos, que hace que para un procedimiento de ajuste de tiempo. El tiempo sí mismo se mantiene con un cristal de 32,768 kHz, que el microcontrolador utiliza en el método convencional de dividir por 2 ^ 15 para obtener un pulso de reloj por segundo. La alimentación de los tubos, que requieren un alto voltaje para funcionar, es un convertidor DC a DC con un LT3580 y un transformador de TDK LDT565630T-001, salida sobre 173v DC. El esquema de esta fuente de alimentación puede encontrarse en la hoja de datos de LT3580.  Aunque el reloj entero puede ser grande, es realmente muy pequeña para un reloj de tubo nixie. Por supuesto, este reloj no fue significado para uso práctico, por lo que el tamaño no importa mucho. Es puramente una novedad. Debido a los muchos errores en mi diseño de PCB, no se suelta los archivos, pero si usted tiene cualesquiera preguntas, me placería contestarles! El caso sí mismo era 3d impreso de Ponoko. Yo había intentado vacío forma una película de plástico transparente tapa para el dispositivo, pero no tuvo éxito. En definitiva, conseguí inquietos a otros proyectos, tan descuidados para arreglar los problemas con éste. En total, tuve un montón de diversión diseño y la fabricación del reloj. Creo que este es el primer proyecto donde tuve que pedir un PCB hecho profesionalmente.

Aquí están la mayor parte de los principales componentes que usé con cantidades en paréntesis en caso de adoquín su propio reloj:

Microcontrolador: MSP430f169 (1)
Transistores para la conducción de tubos nixie: (10) MMDTA42
Resistencias de los transistores de base: (2) OSOPTA5001AT1
Acelerómetro: ADXL335 (1)
Tubos Nixie: IN-17 (2)
3,3 v regulador: (1) MIC5301
Convertidor DC a DC IC: (1) LT3580
Transformador convertidor DC a DC: (1) LDT565630T-001 (tuve que correo electrónico TDK para obtener una muestra ya que la parte sólo se vende a granel)
Batería: 3.7v (3) 240 mAh litio las baterías en paralelo

Hace ya un tiempo hice este dispositivo, así que si faltó algo, no dude en preguntar! Si podían votar por mí en el concurso de baterías, sería fantástico! Voy al Instituto Politécnico Rensselaer en la caída para la ingeniería eléctrica y agradeceria mucho algunos botín gratis!
