Reloj de VFD Steampunk (2 / 4 paso)

Paso 2: La electrónica

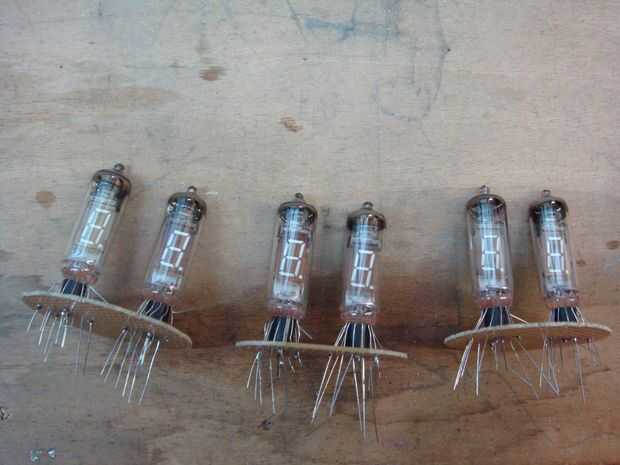

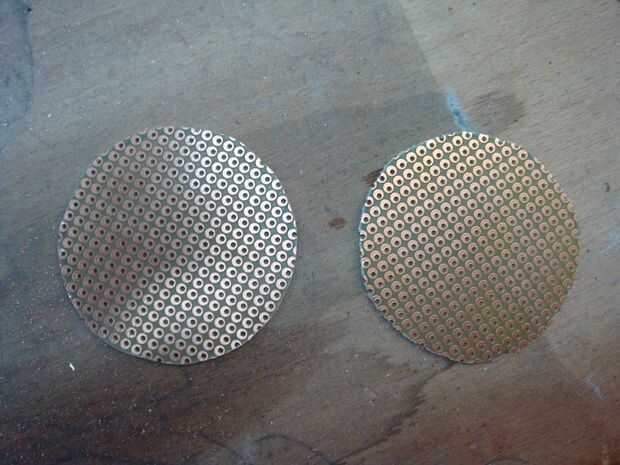

Ahora cortamos 3 tableros redondos con un diámetro del diámetro interior de los tubos de cobre de 60mm. Entonces nos suelde los tubos de VFD a las tablas. Favor tenga cuidado con las clavijas del VFD. Pueden romperse o puede romper el vidrio. Ahora soldar los DIY Kit VFD con todas las resistencias y los transistores pero no con tubos de VFD. (En la foto 4 es completo soldado!)

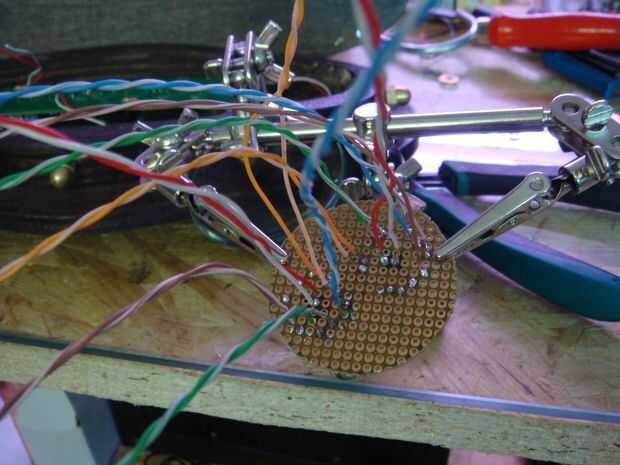

Tomar los tubos de VFD y soldar Cables a todos los pines (Foto 3). Los Cables dejan bastante largo por favor y usan diferentes colores. Que debe ser reconocido mejor a encontrar más adelante las conexiones en el tablero.
