Paso 1: Conectar los terminales de tableros anillo pared reloj 60 WS2812 juntos
Separar en tableros de círculo de 4 cuartos y eliminar asperezas o lengüetas de las juntas.

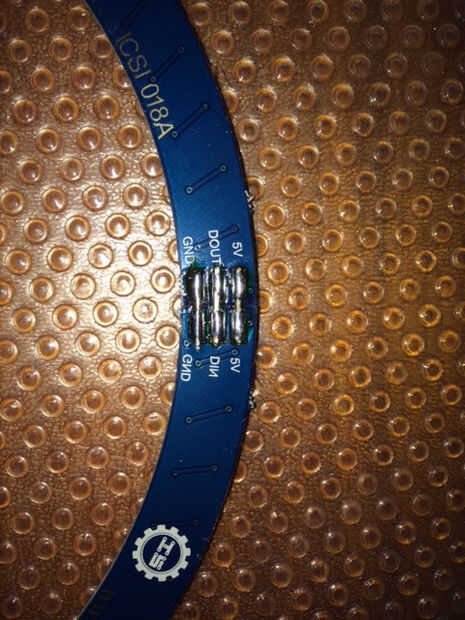

Primero, conecte los terminales de tierra
Organizar dos juntas sobre una superficie plana y soldar un trozo de alambre (yo usé uno de los pasadores de la franja de conexión suministrado) entre los terminales de tierra de las tarjetas; Añadir otra junta en el extremo libre y otra vez la soldadura de un pin entre los terminales GND; Repita esto hasta que todos los terminales GND se unen.
En esta etapa, 4 PCB todos debe formar un anillo; corregir los errores de alineación calentando los terminales GND con el soldador y ajuste para hacer perfecto.
A continuación, conecte los terminales 5V
Esta vez, usando el soldador; Conecte el cable entre cada uno de los 4 pares de terminales de 5V.
Finalmente, ordenar las entradas y salidas de datos
Ahora tienes poder conectado a todas las tablas, no para que seas capaz de controlar los LEDs, usted tendrá que suministrar los datos para cada LED.
Cada LED tiene unas datos en pin y un pasador. Cada LED requiere de 24 bits (3 bytes) de datos para trabajar. Los datos se envían 8 bits de intensidad verde, 8 bits de intensidad de rojo y por último de 8 bits de intensidad azul. Una vez que el LED ha recibido total de 24 bits de datos en su pin de datos; se niega más y envía cualquier dato adicional a los datos por pin. Los datos hacia fuera del perno deben conectarse a los datos del siguiente LED en pin.
Echa un vistazo a la hoja de datos de WS2812B.
Que han trabajado hacia fuera que para que las 4 tablas trabajar, necesita conectar tres enlaces entre datos en y hacia fuera. Los datos de 4 º y finales en y hacia fuera de par no deben conectarse estos se conectan a la tarjeta controladora de ESP8266-12E.
