Paso 13: El software y un archivo de sonido
También se incluye un archivo de sonido - esto mostrará "instructables" en pantalla cuando se analizaron utilizando espectro Lab - pero Adviértase que requiere mucho ajuste para obtener la configuración correcta.

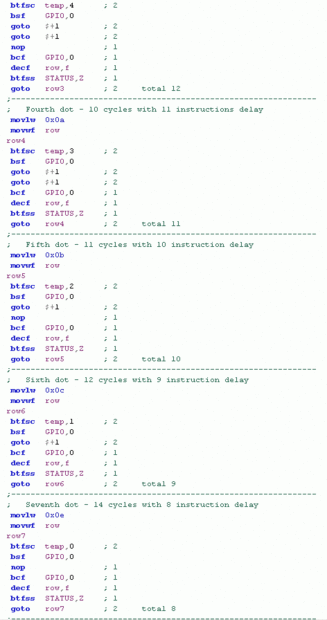

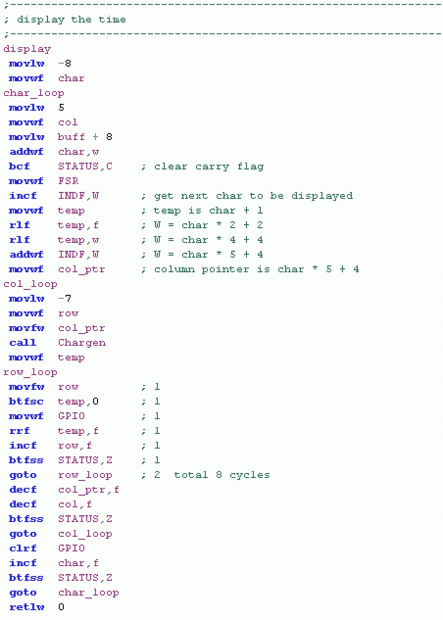

La primera captura de pantalla muestra la sección del programa que pone la columna de píxeles en el 'reloj de osciloscopio'. Esta sección se ha ampliado en una secuencia de siete circuitos, cada uno produciendo una frecuencia de cada uno, en el 'reloj del hellschreiber'. Esto se ilustra en la segunda captura de pantalla.
El número de ciclos de cada frecuencia se ha ajustado para que ocupan aproximadamente la misma cantidad de tiempo.
Esto significa que, para la frecuencia más baja, el número de ciclos será sólo la mitad de la frecuencia más alta.
Cuando usted necesita obtener la pantalla del ordenador algo de adentro de su microcontrolador, trate de darle hellschreiber un intento - solo necesita una línea en el microcontrolador, además de un espacio de memoria de programa. La señal resultante es audio, por lo que puede ser transmitida a través de un enlace de voz y la señal es muy tolerante de ruido también.
Finalmente, como dicen los jamones, "permite nos vemos en el infierno!".
