Reloj del Hellschreiber (2 / 13 paso)

Paso 2: El tiempo como una secuencia de frecuencias

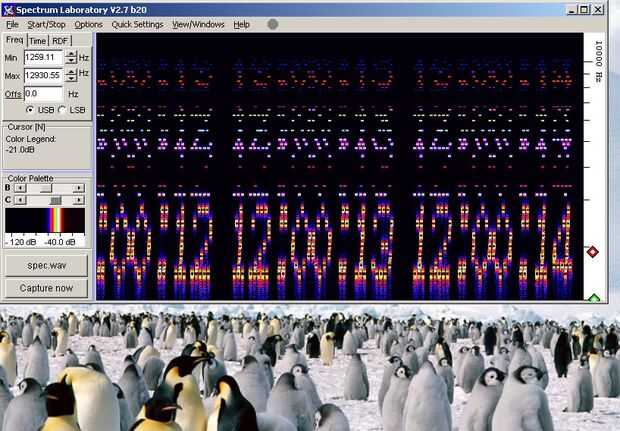

Esta captura de pantalla muestra la captura del reloj envía un secuencial segundos información. Realmente esto es falso, ya que cada conjunto de dígitos toma varios segundos para generarse y las pantallas cubren un intervalo mayor de tiempo de tres segundos sugerido.

El patrón de puntos de vista por encima de la línea de cifras es debido a los armónicos de los tonos: el microcontrolador genera tonos cambiando una línea de puerto a la alimentación o el suelo, y la onda rectangular resultante tiene muchos armónicos. Ya que este se alimenta directamente a la tarjeta de sonido, la pantalla mostrará todos estos armónicos junto con la frecuencia fundamental deseada.

Desde el arreglo de una onda senoidal pura es difícil, la diferencia entre las frecuencias máximas y mínimas utilizadas para la exhibición tiene así dispuesto a ser menos que una octava. En otras palabras, la frecuencia máxima debe ser inferior al doble de la frecuencia mínima.
