Paso 13: Programador de Sparkfun / huesos Arduino tablero pelado
![]()
![]()
![]()
![]()

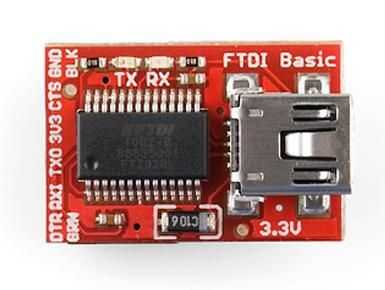

Con todos los Instructables y páginas web sobre huesos y protoboard placas Arduino que tenía seguro un cableado duro momento por el programador de Sparkfun. Usé de Sparkfun

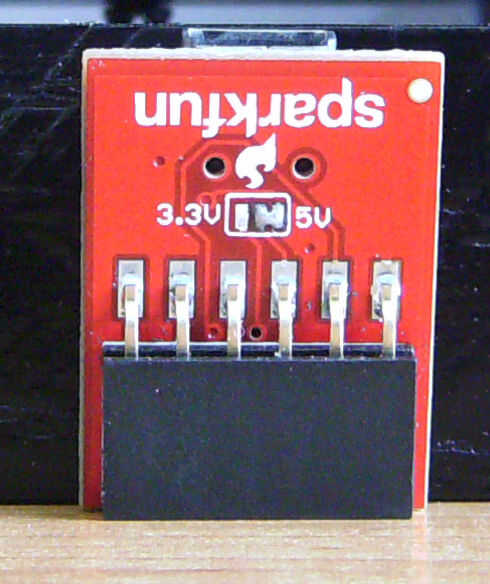

Breakout básica FTDI . Convertí el programador a 5v por cortar la conexión a 3, 3V y soldar la conexión a 5v (ver la imagen) porque la pantalla LCD y todos mis proyectos funcionan con 5v. Alimentación y tierra en el programador van a corriente y tierra de tu Arduino/ATMega328 como usted esperaría. La línea de TX va a Arduino pin 0 RX (pin 2 del ATMega). La línea de RX va a Arduino pin 1 TX (pin 3 del ATMega). La línea DTR es la más delicada y nada parecía salir y explicar esto. Se conecta al pin de RESET a través de un 0.1uF condensador. Además, es un resistente del 10 k conectado entre el pin RESET y 5v. La línea de CTS es desconectada.

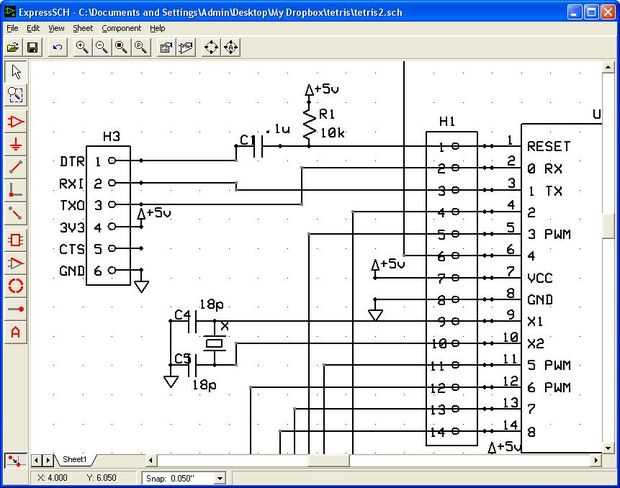

La primera imagen de este paso es mi esquema ampliar y muestra muy bien las conexiones. En una nota lateral, las etiquetas de cada línea en el programador está en el lado opuesto de las conexiones de ellos mismos. Lo que echaba de menos por un tiempo bochornoso.
La otra parte que usted necesita para un funcionamiento de Arduino es un cristal y dos capacitores o un resonador cerámico. Un resonador cerámico no funciona para este proyecto porque se necesita tiempo exacto. Puedes ver esto así en la imagen del esquema para este paso.
