Paso 2: Montar el circuito para el Arduino
El circuito de Arduino usa un montón de cables, por lo que puede ser un poco desordenado.
- Conectar la pantalla LCD. Tiene 16 pernos bien cerca unos de otros, por lo que puede ser complicado. Utiliza mi código, use esta guía para conectar el LCD.
LCD| Pin de ARD
1 | TOMA DE TIERRA
2 | + 5V
3 | Medio de Potentimenter (extremos del pote son a + 5v/GND)
4 | 8
5 | TOMA DE TIERRA
6 | 9
11 | 10
12 | 11
13 | 12
14 | 13
15 | + 5V
16 | resistencia de tierra
- A continuación conectar el teclado. Usando mi código y el mismo tipo de teclado, las conexiones son como sigue.
Teclado (1 lado a lado)--ARD Pin
1 - 30
2 - 32
3 - 34
4 - 36
5 - 26
6 - 24
7 - 22
8 - 38

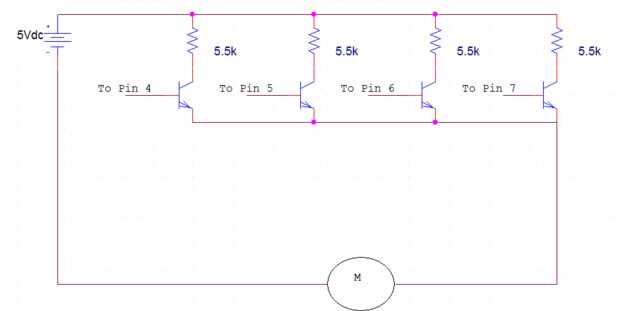

- Ahora tienes que conectar el servo. Esto es simple, solo conectar el servo + y - para energía y suelo y conectar la señal pin 51. Si eres como yo, su servo se romperá justo cuando estás a punto de terminar. Tuve que cambiar a un motor de par alto pequeño hobby, controlados por 4 transistores npn actúan como interruptores. Conecté los colectores a + 5v a través de un resistor, las bases a los pines 4, 5, 6 y 7 y los emisores a un nodo hacia el terminal del motor. El otro motor de la terminal se dirigieron directamente a tierra. El esquema se observa en el cuadro en la parte superior de esta página.
