Reloj despertador loudner

he leído y hecho muchos instructables aquí y en otros lugares acerca de impulsar despertadores.  Más trabajado, pero los encontré demasiado alta tecnología para mi gusto. Quería mucho más simple.

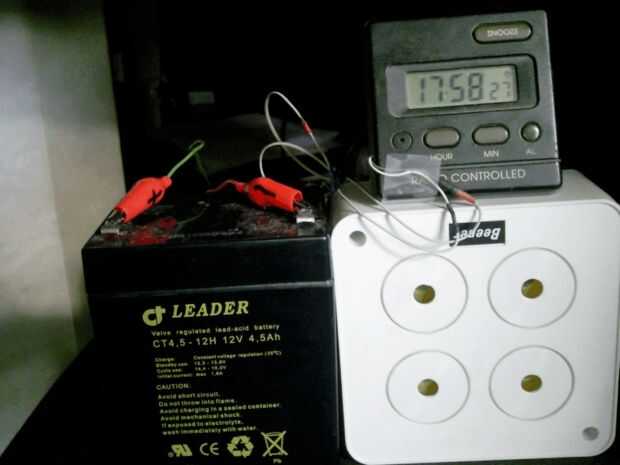

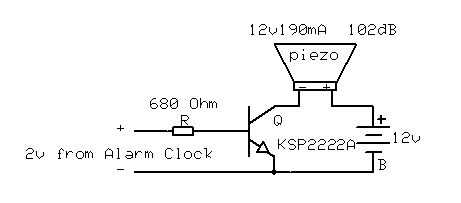

Usé mi batería por radio controlado reloj despertador (3v) una sirena de alarma 12v 190mA 102dB con 4 piezas en ella. Una batería de 12v para el piezo. Todo lo que necesitaba entonces era uno de muchos transistores KSP2222A reciclé de una fuente de alimentación ATX de defecto y una resistencia de 680 Ohm.

Abrí el reloj y encontró donde envían pulsos 2v cuando la alarma sonó. Había soldado un alambre de allí (el positivo) y uno a la tierra de los relojes.

Este pulso ahora activa el transistor y permite poder de la sirena mientras dura el pulso.

Muy simple, muy barato. Ni siquiera necesita un pcb para esto.

Usted puede aprender a encontrar valor de su resistencia para la carga de aquí:
http://HackADay.com/2011/06/06/Beginner-Concepts-Designing-transistor-control-Circuits/#More-44665
