Paso 3: Electronique
Inglés:

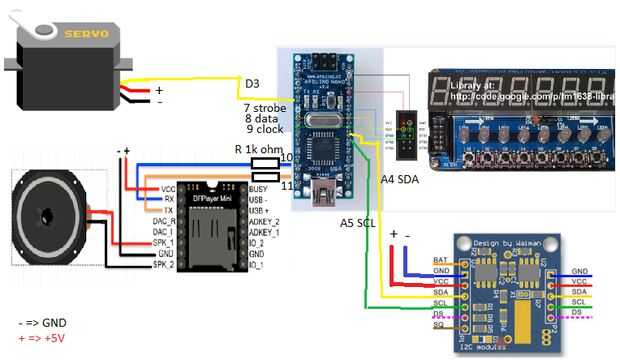

puedes probar el conjunto antes de soldar a la pcb, con el electrónico shéma:
Dfplayer Mini, RX TX (D10 sobre arduino con un resitor de 1 k ohmios), (D11 arduino con resitor de 1 k ohmios)
Afficheur TM1638, Mostrar la conexión, datos pin D8, reloj D9 y estroboscópico patillas D7
Tyni RTC I2C, A4(arduino) = > SDA, A5(arduino) = > SCL

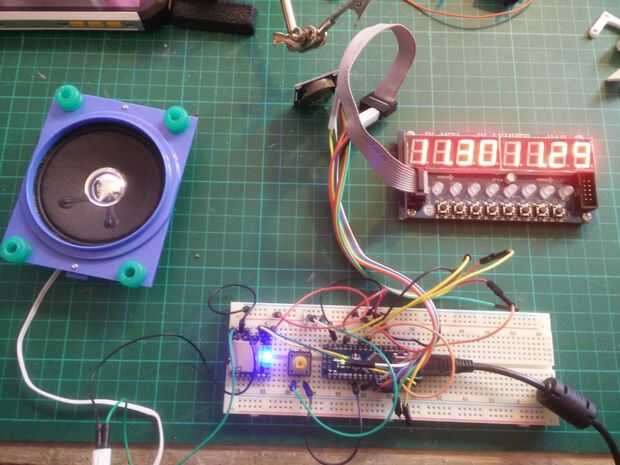

Si la prueba es aceptable (después de descargar el código) puede soldar con autógena todo evento.
Francés
Las Naciones Unidas sur placa d'essaie les vous desviador del tester caja dirección de différents des (voir le schéma):
Dfplayer Mini, RX (D10 sur l'arduino avec une résistance ohmios de 1 k), TX (D11 sur l'arduino avec une résistance de 1 k ohmios)
Afficheur TM1638, branchement: datos pin D8(sur l'arduino), reloj pin D9(sur l'arduino) et pin strobe D7(sur l'arduino)
Tyni RTC I2C, A4(sur l'arduino) = > SDA, A5(sur l'arduino) = > SCL

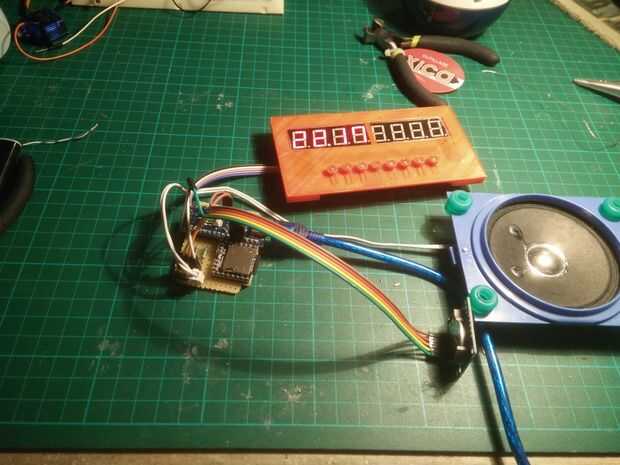

Si les pruebas sont ok (après téléchargement du código dans l'arduino) vous desviador baño souder les différents composant sur la placa pcb (placas un trou).
