Reloj despertador solar (1 / 3 paso)

Paso 1::: construir el circuito

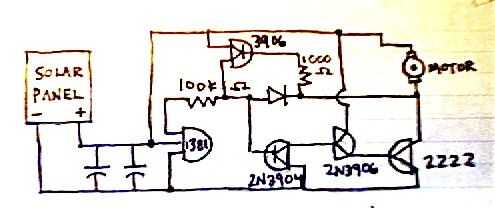

Sólo tienes que seguir el diagrama para construir el circuito. Usted necesitará los siguientes componentes:

-Transistores 2N3906 (2)
-Transistor 2N3904 (1)
-(1) 2N 2222 transistor
-(1) circuito integrado de 1381S
-(1) 3300 uF 2.5V condensador *
-placa de circuito (1)
-(1) resistor de kOM 100
-(1) resistor de 1000 kOM
-Diodo de Zener de vidrio sellado de serie de 0.5w (1)
-motor pequeño (1)
-(2) dos pequeños paneles solares

  • Dependiendo de la cantidad de condensadores que usas, la longitud de los "anillos" y su frecuencia va a cambiar (los condensadores más, cuanto más tiempo el "anillo", más lenta la frecuencia).
