Paso 2: Protoboard lo (conexiones)

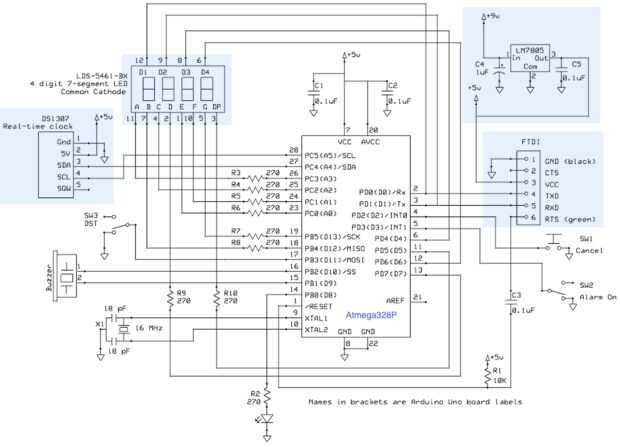

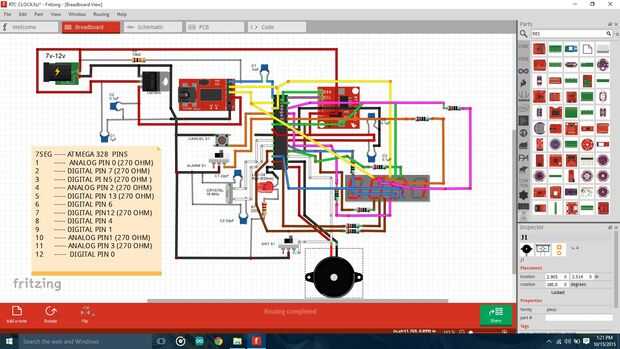

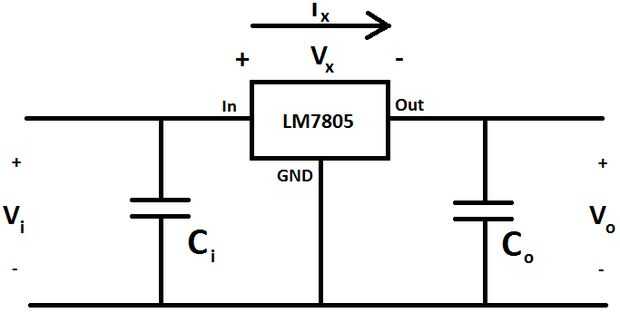

• Permite dar un paso atrás y hacer el circuito en un protoboard. Voy a asumir que puede leer un esquema, pero si no puedes, haga clic aquí para una referencia. También he adjuntado el esquema de Fritzing si no familiarizado con los símbolos de circuito.

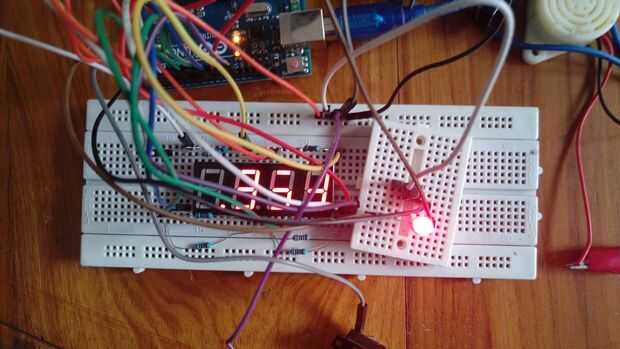

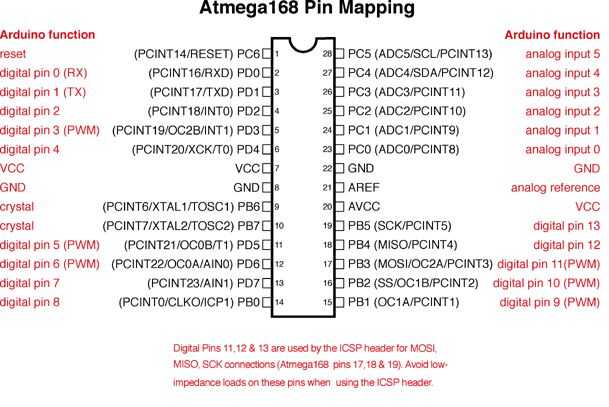

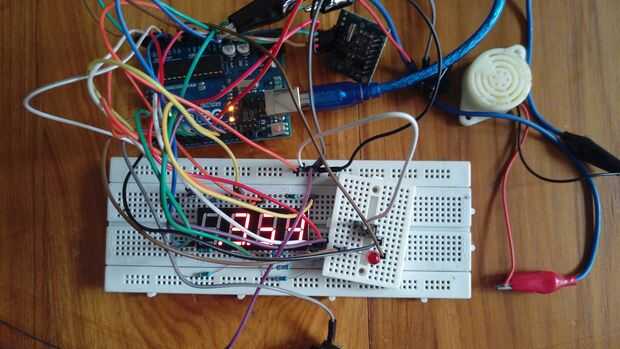

He utilizado un Arduino uno para el tablero del pan pruebas, en lugar de chip atmega 328.
Conexiones:

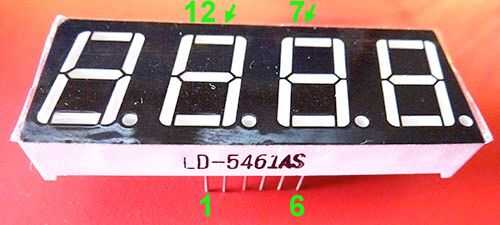

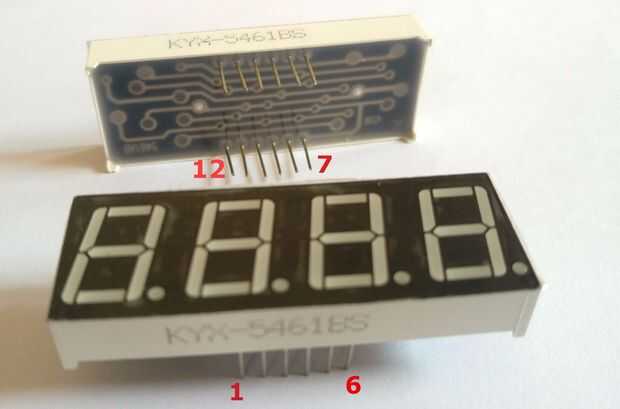

• (270 OHM) en los medios de lista de conexión de 7 segmentos led que una resistencia de 270 ohm debe conectarse en serie con los pasadores led, esto asegurará que los dígitos led sólo se encenderán en el mismo nivel de brillo.
• Día del ahorro (DST) conmutador de luces - 11 PIN DIGITAL (PB3)
• El interruptor ON/OFF alarma a - DIGITAL del PIN 3 (PD3)
Interruptor de botón de cancelar • alarma a - PIN DIGITAL 2 (PD2)
• Zumbador - 1O PIN DIGITAL (PB2) & DIGITAL PIN 9 (PB1)
• Indicador LED - PIN DIGITAL 8 (PB0)
* LED COMÚN LED DE ÁNODO O CÁTODO COMÚN SE PUEDE UTILIZAR *. SI ESTÁ UTILIZANDO UN CÁTODO COMÚN NECESITA ALTERAR EL PASO DE VERIFICACIÓN DE CÓDIGO 05.
Una vez que termine nos podemos empezar a hacer un despertador de diseño.
