Fácilmente se puede replicar este reloj como he incluido el diagrama de lógica así como un mapa de las ICs reales utiliza con sus números de pin y entradas con la etiqueta. La muestra en el mapa de IC son doble displays de cátodo común de 7 segmentos. El software que utiliza para crear los esquemas es LogicWorks 4.1.

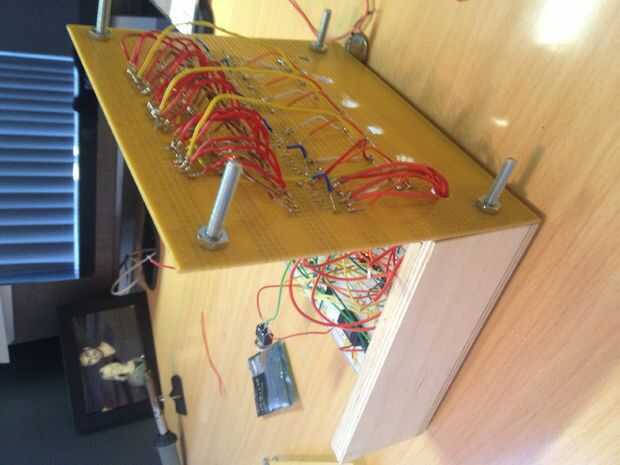

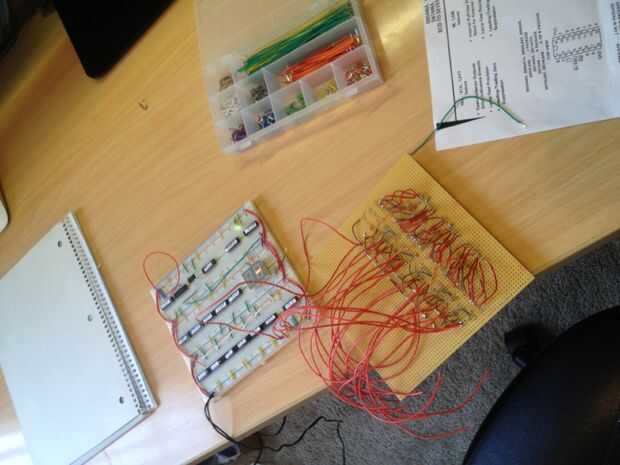

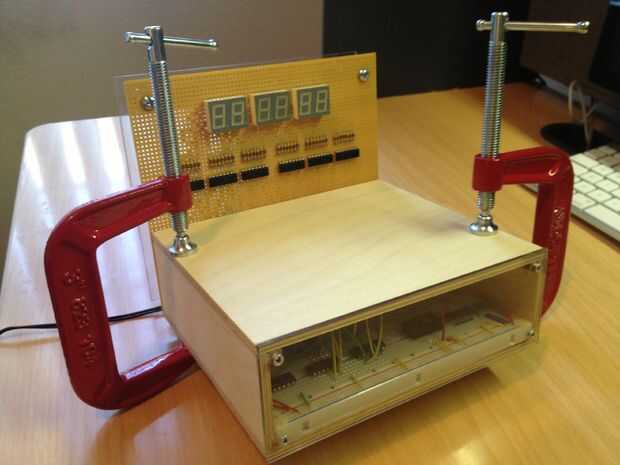

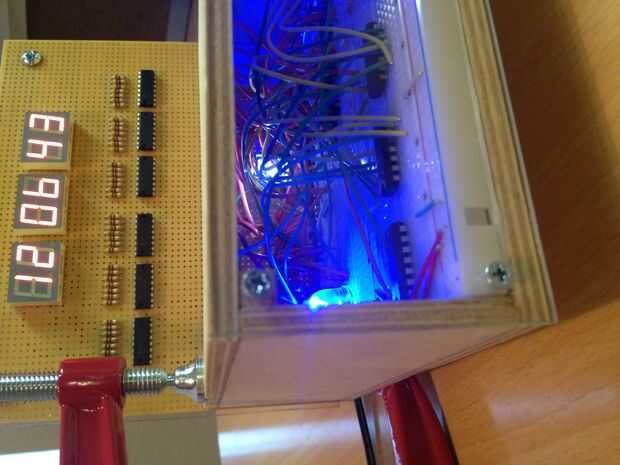

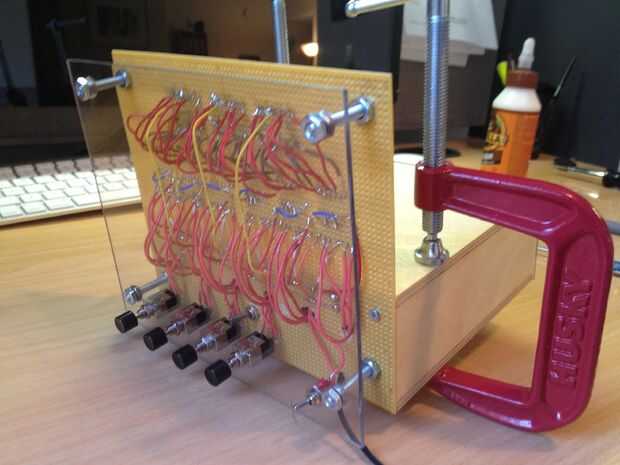

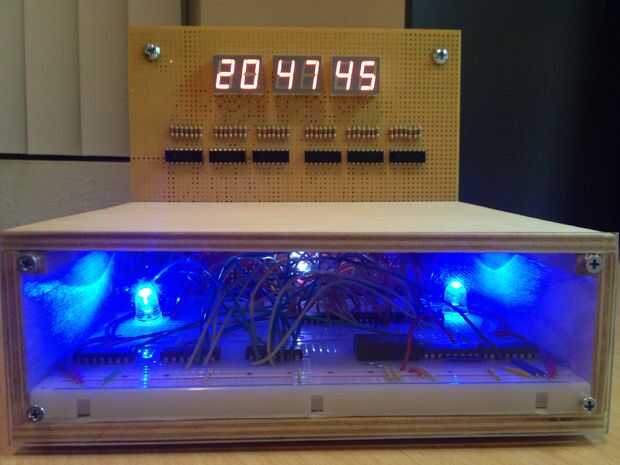

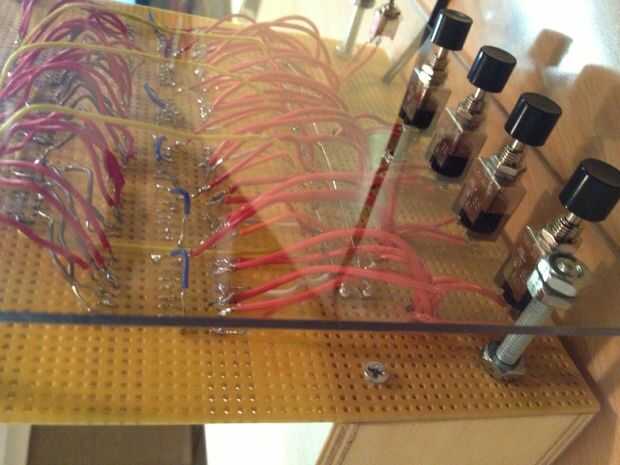

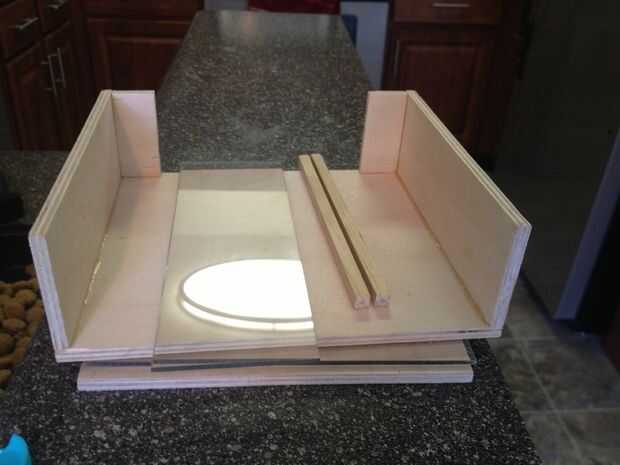

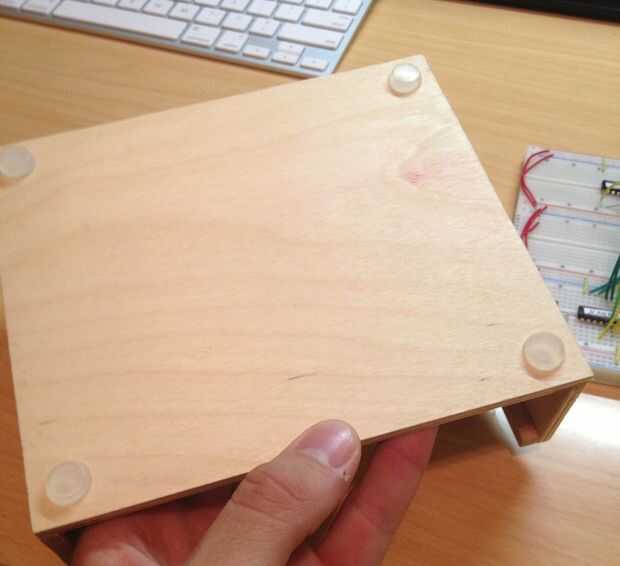

No incluido en el esquema es un oscilador de cristal KHz 32 (digikey.com pieza Nº DS32KHZ/DIP-ND) que se divide hasta 1 Hz usando un contador de 14 bits y un flip-flop JK en el modo toggle. Esa señal se alimenta entonces en el primer contador de la secuencia que se utiliza para la porción de segundos del reloj. Los interruptores usados para el tiempo establecido son pulsadores momentáneos de SPDT. Cuando pulsa y mantiene, se transmite la señal de 1Hz a la broca específica, que lo hace temporalmente la cuenta a una velocidad de 1 segundo. Entonces se suelta el botón cuando alcance el valor deseado. El azul brillante que se percibe en el interior del reloj LED puede dar vuelta encendido o apagado (puede ser un poco molestos cuando en la noche) con un básico on/off interruptor de palanca que ha creado en la parte posterior del reloj entre el momento de botones. Todos otros circuitos no relacionados con hardware, madera, etc. fue adquirido en el hogar Depot.
