Reloj Digital de Arduino (con Charlieplexing LEDs, Displays de 7 segmentos) (1 / 7 paso)

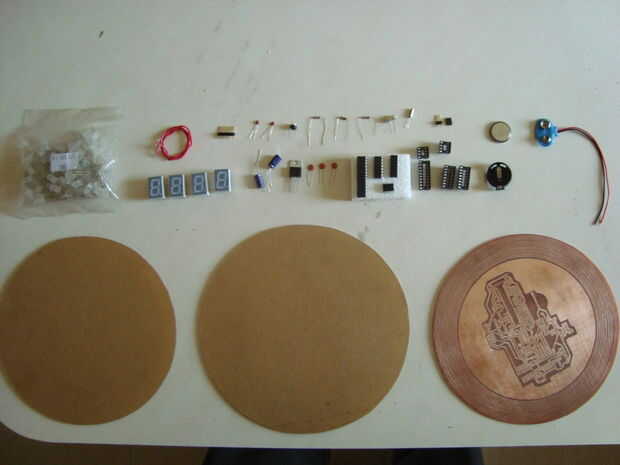

Paso 1: Lista de piezas

Atmega168 (Duemilanove) + soporte
CD4511BE + Soporte (CIERRE DE BCD A 7 SEGMENTOS CMOS DECODIFICADOR DRIVER)
74HC139N + soporte (2-a-4 doble línea decodificador/demultiplexor)
DS1307 + Soporte (DS1307 64 x 8, serie, I, C reloj de tiempo real)
7805
Placa de Arduino espera a Burn bootloader en Atmega168 (opcional if ya hav un chip con Arduino bootloader en él)
Breakout board + USB cable
Exhibición de segmento 7 de ánodo común (4)
16Mhz cristal
Cristal de reloj de 32,768 khz
batería de 9V + enchufe
célula de la moneda de 3V + soporte
Interruptor de botón (Reset Arduino)
condensador de cerámica de 22pf (2)
condensador cerámico de 100nF (3)
condensador electrolítico 100uF (2)
2.2 Kohms resistor (2)
10 Kohms resistor
5mm bicolor LED (60) (hay diferentes tipos véase más para obtener más información)
Cabezales de hombre
Dos puentes
PCB
Cable de conexión
Soldadura de hierro
De la soldadura

2mm espesor plexiglás
Kit de pintura de cristal
Papel de aluminio
3/4 pulgadas tuerca y perno
Gancho para colgar de un clavo (hice un fron piezas de plexiglás)
Taladro PCB
Pistola de pegamento
