Reloj Digital de Arduino (con Charlieplexing LEDs, Displays de 7 segmentos) (3 / 7 paso)

Paso 3: Circuito del LED

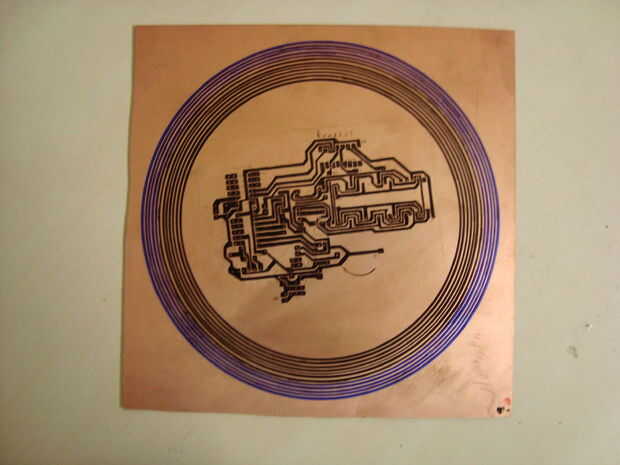

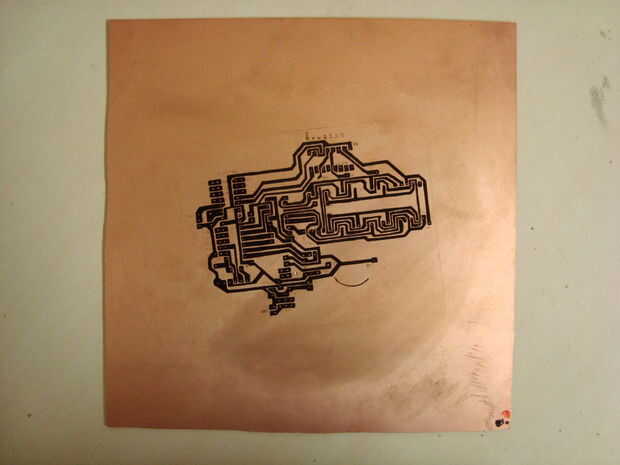

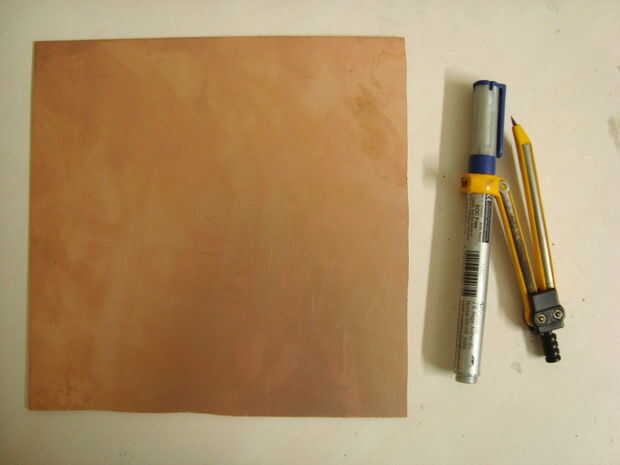

El PCB que he construido no incluye la circuitería de Charlieplexing LED. Hice las 12 pistas ronda con un marcador resistente al agua y brújula.

PUNTOS IMPORTANTES PARA RECORDAR
1) la pista más externa es de 16 cm de diámetro.
2) la pista más interna es de unos 12,5 cm de diámetro.
3) estas especificaciones de diámetro se puede variar la anchura total de 12 pistas concéntricas no supere la longitud del LED lleva o no podrás soldar correctamente.
4) la colocación real de los LEDs se hizo manualmente, es decir, sin la ayuda de la computadora. Me pareció más fácil y rápido.
5) no hacen cojines de cualquier agujero para los LEDs antes de grabado. Sólo asegúrate de hacer las pistas concéntricas gruesas suficiente para que después de la perforación costumbre se desconecta totalmente.

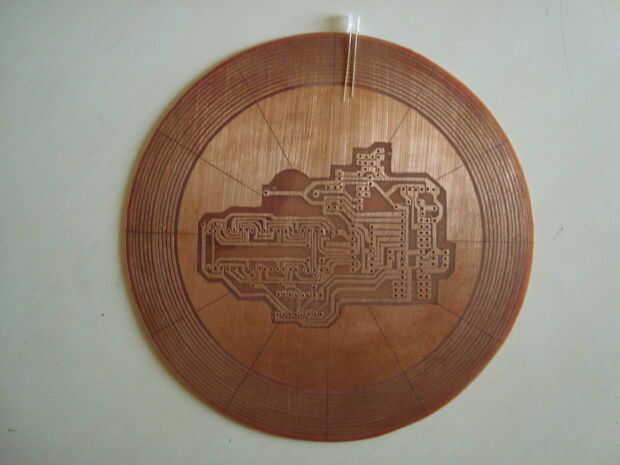

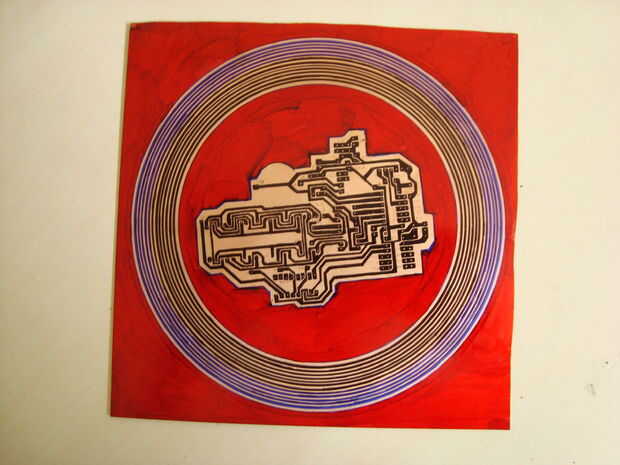

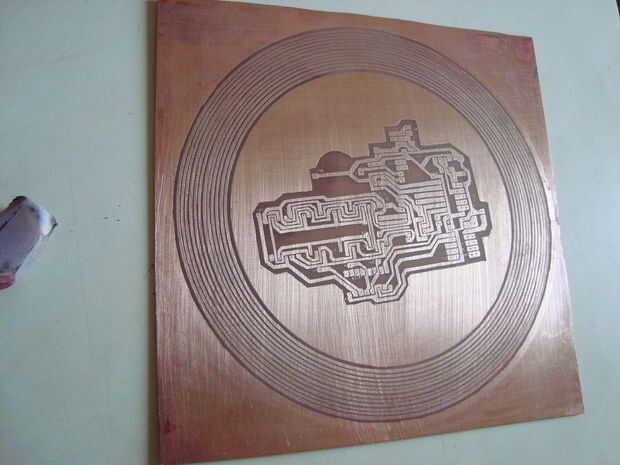

Ahora grabe el PCB. Ver la imagen de lo debe parecerse.
