Paso 9: Construir la electrónica

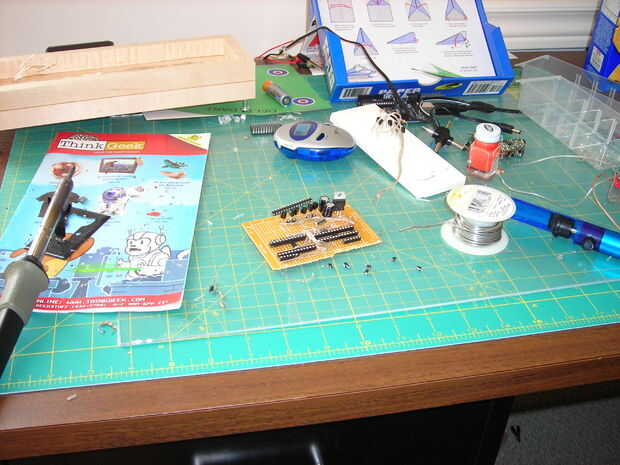

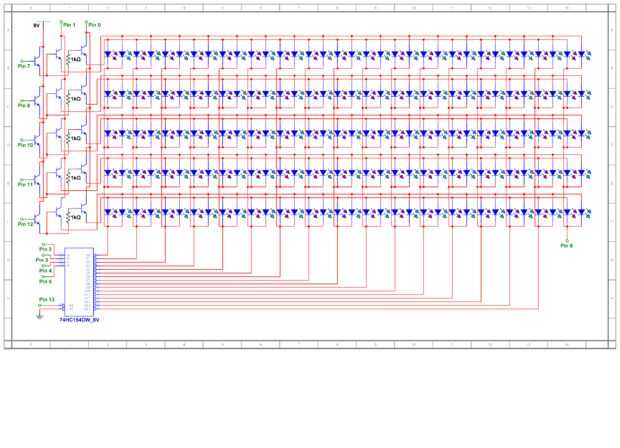

Los cátodos de los LEDs conectar las salidas del multiplexor, con la columna de la izquierda de LEDs está columna 0. El demultiplexor debe hundirse los LEDs uno a la vez, como el de la hoja de datos adjunta.
Los ánodos de los LED se unen a un cluster de 3 transistores. Esto es por lo que el transistor 1 tiene el poder directamente en el adaptador a su perno del colector, el pin correspondiente del ánodo (desde el microcontrolador) se une a la puerta. Tiene también el emisor va directamente a la puerta del transistor 2 º, y con una resistencia de 1kOhm está conectado a la puerta del transistor 3. El 2 º transistor tiene su colector conectado a la clavija verde (pin 1 de arduino) y su emisor a la verde (o el más alto LED) fila. El 3 º transistor tiene su colector conectado a la clavija roja (pin 0 en arduino) y su emisor conectado a la correspondiente fila de LED. Cabe señalar que ordenado las filas de LED de 0 en la parte superior a 4 en la parte inferior.
El poder de la radio está conectado a la clavija del altavoz (pin 9 de arduino), para que cuando suena la alarma se activa y automáticamente sintoniza la estación más fuerte.
El controlador de los pernos (pins analógicas 0-5) tienen una resistencia de pull-up 200kOhm. los pasadores de 0-5 (seguido por el número correspondiente del DB9) Coloque el controlador en el siguiente orden: up(1), down(2), left(3), right(4), button1 5 y 6, button2 (9, también opcional). PIN 7 en el DB9 Conector es + 5V y el pin 8 es tierra.

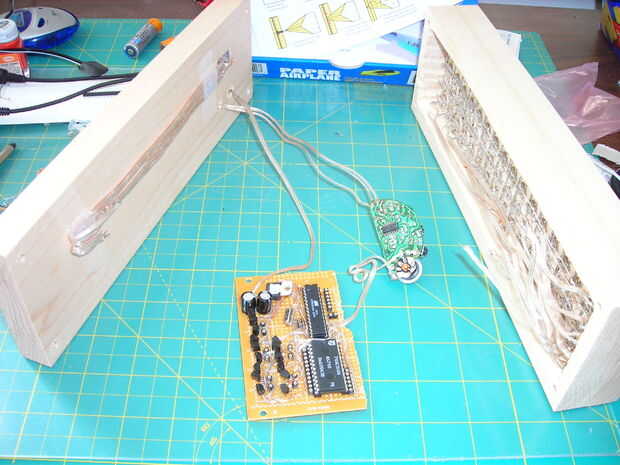

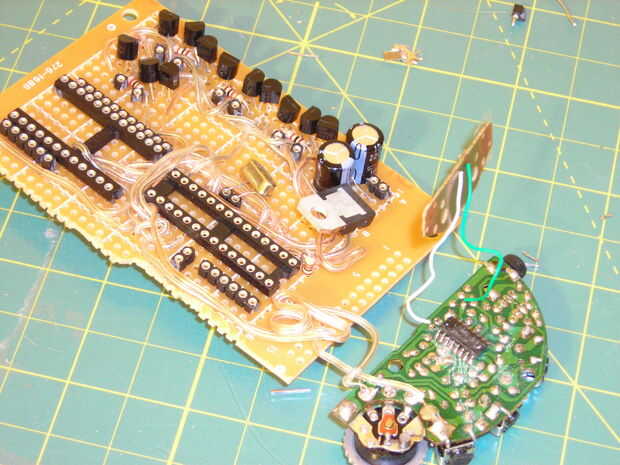

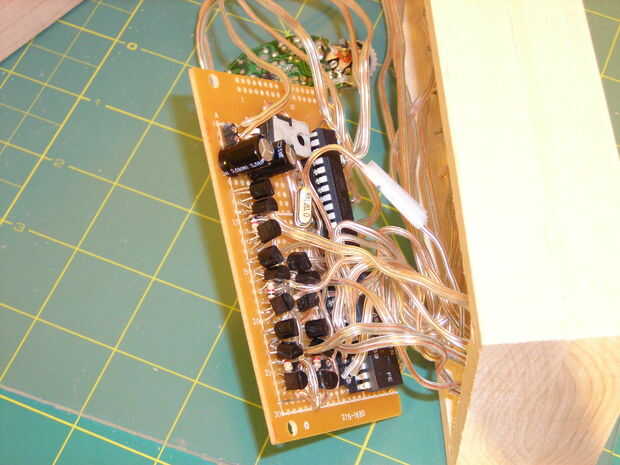

Ver fotos de algunos comentarios y sugerencias, pero si algo está claro me avisan en los comentarios y haré mi mejor para ayudar.
Para los puertos y LED las filas y columnas, sugiero instalar tomas de corriente para que las piezas pueden ser fácilmente eliminadas o intercambiar.

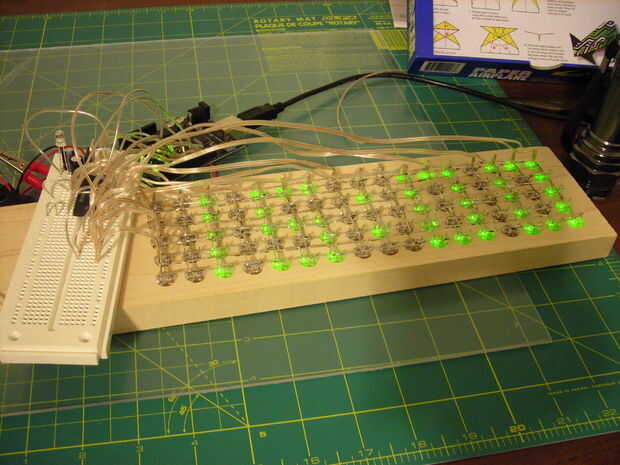

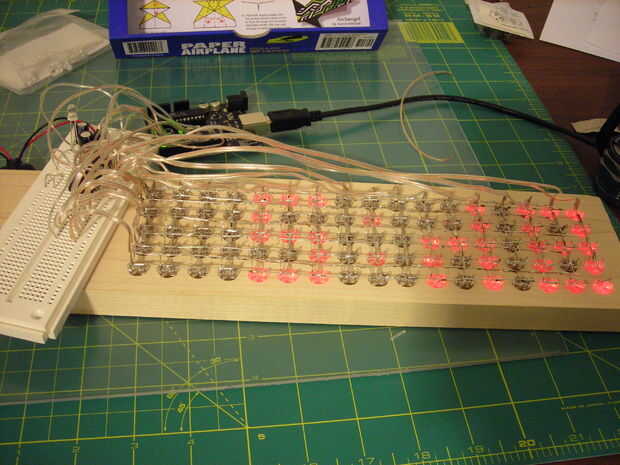

Ahora Conecte el cable a los LEDs, potencia y controlador y prueba. Antes de insertar las fichas Asegúrese de que la energía que reciben es 5V correcto, por lo que no son destruidos.
