Reloj Digital de madera maciza (6 / 11 paso)

Paso 6: La matriz de soldadura

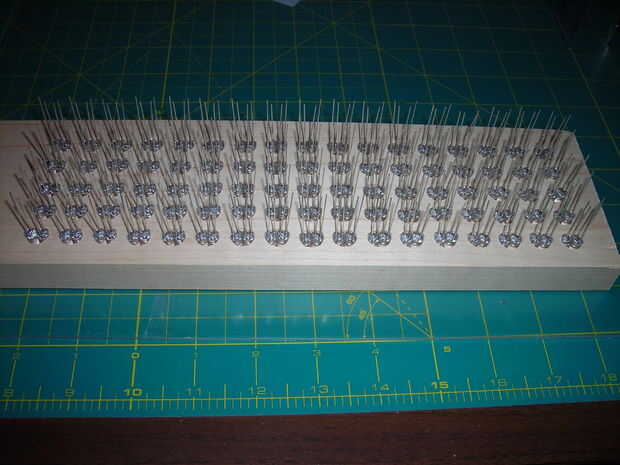

Para este paso, coloca uno de cada tipo de los LEDs en cada orificio para que la cuña en su lugar. Si usaste 2 LEDs de 5mm como yo, entonces usted tendrá que ampliar los agujeros para los LEDs. Tenga cuidado al hacer esto, el pedacito de taladro puede coger mucho y tire de la Junta, empujando hacia fuera el agujero.

Si usaste 2 LEDs, luego al insertar los LEDs en los agujeros, colocar los cátodos en el centro del agujero, para cumplir con los extremos planos 2.

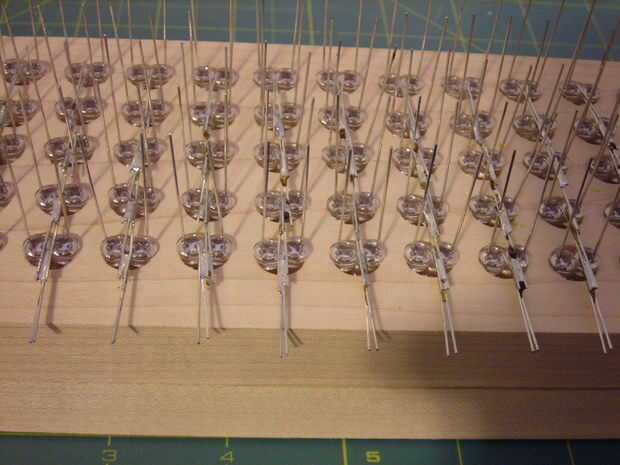

Para comenzar a soldar, primera curva todos los cátodos (menos cables) hacia abajo para que formar 17 columnas muy cerca de la Junta, luego soldarlos juntos.

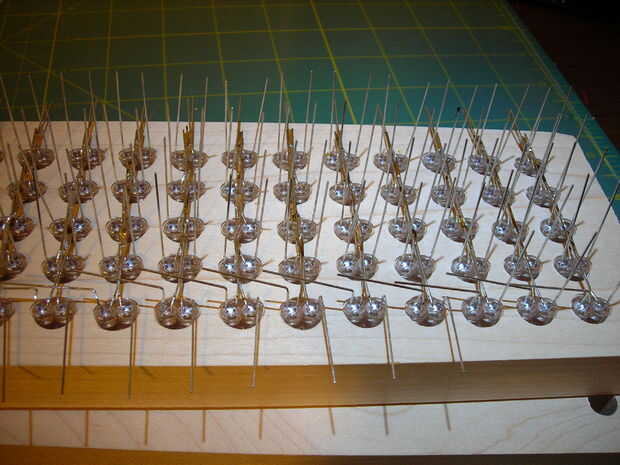

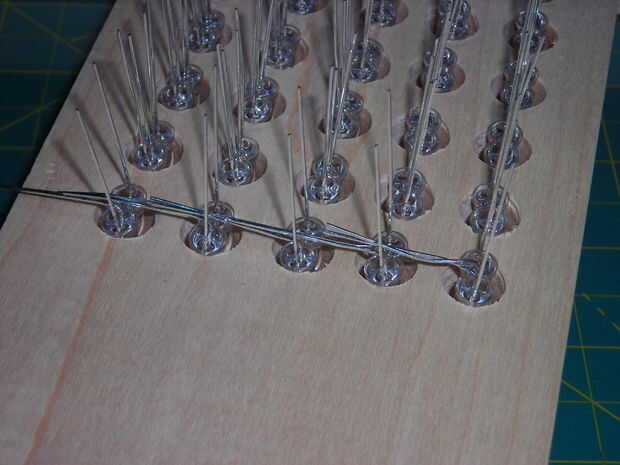

Soldar los ánodos junto primera doble de ánodo de un color hacia arriba y luego estirarlas horizontalmente, por lo que hay 5 filas de ánodo para ese color. Doblar el otro color de ánodo conduce hacia abajo y luego horizontal, para que formar filas de ánodo 5 otro.

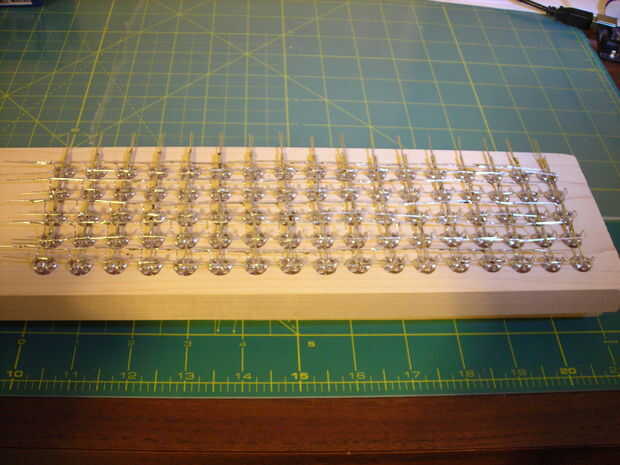

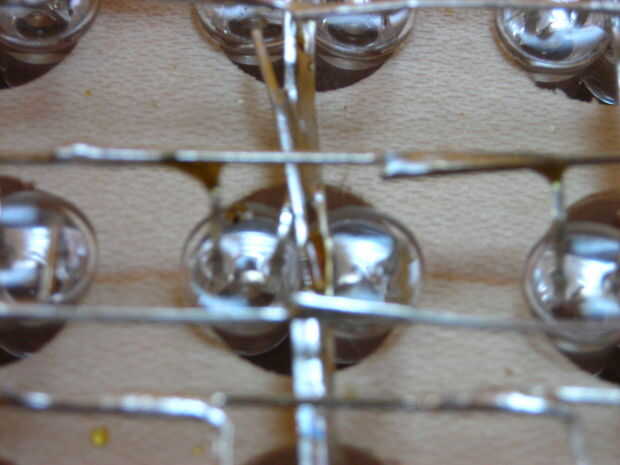

Ahora la soldadura de todas las filas juntas así que hay un total de 10.

La parte final de este paso es soldar los cables a las filas y columnas para la electrónica para enganchar hasta. Al elegir la longitud del alambre, ejecute el cable de la fila o columna donde usted desee la electrónica se colocar y añadir 5-10cm extra para trabajar con.
